Definições de Nó (Ferramenta Guarda)
Nós são os pontos que dividem os Segmentos de Guarda (como pontos numa polilinha).

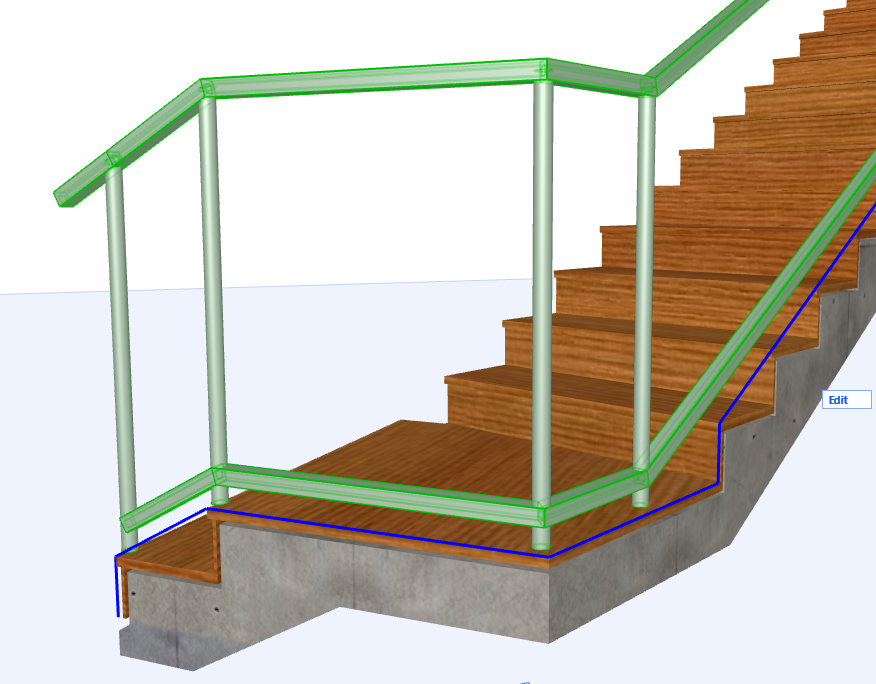

Em cada nó, são colocados um ou mais Postes.

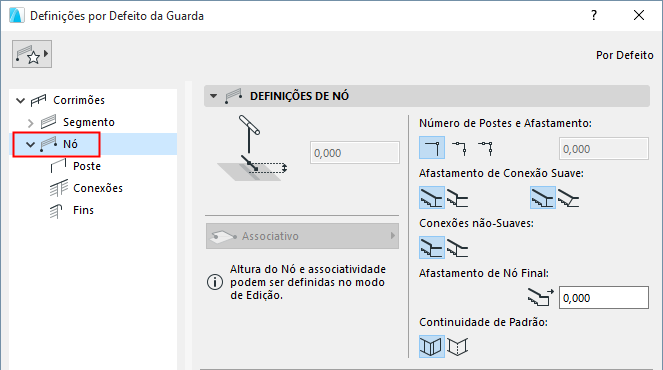

Use a página Nó das Definições do Corrimão para definir o número e a posição dos Postes nos Nós e o modo de processar a conexão de dois Segmentos quando se encontram num Poste.
Disponível apenas no Modo de Edição.

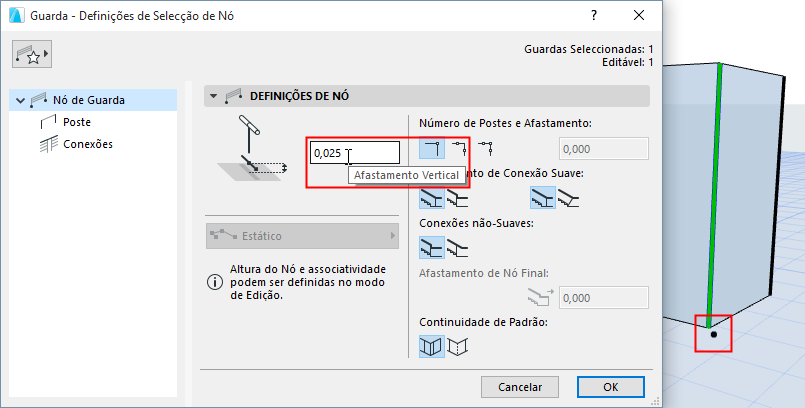

Defina uma altimetria ideal (afastamento vertical) para os Nós (relevante para Nós estáticos).

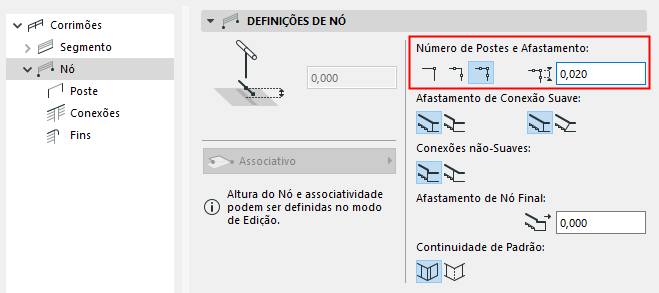

Número de Postes por Nó; Afastamento do Nó
Defina o número de postes por Nó (um poste no Nó, dois postes de cada lado do Nó ou os três postes).

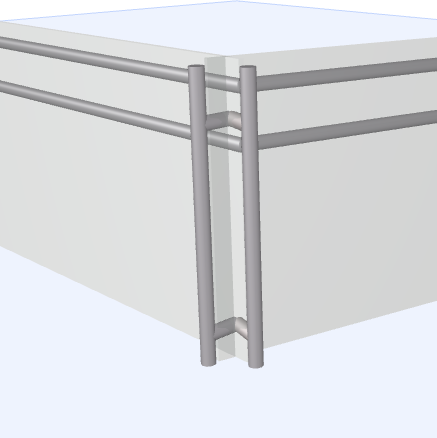

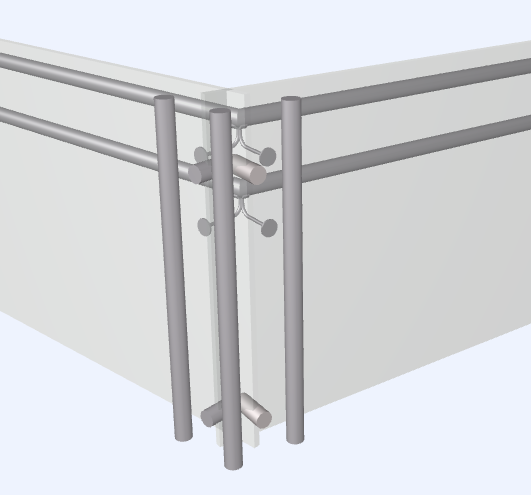

Nó com Dois Postes e Três Postes
Se o Nó tiver mais do que um poste, defina a distância de afastamento dos postes de cada lado do Nó.
Afastamento de Nodo na Linha de Referência
Afaste o Nó para ajustar a posição do Poste.
Posição do Poste em Conexões Suaves (Tangenciais)
Relevante para Postes localizados no ponto onde dois Segmentos de Guarda se conectam tangencialmente.
•Escolha Automática ou Manual

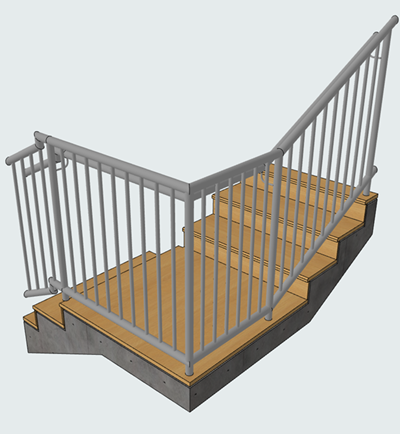

–Em caso de Automática: defina o Poste a ligar como Vertical ou Inclinado.

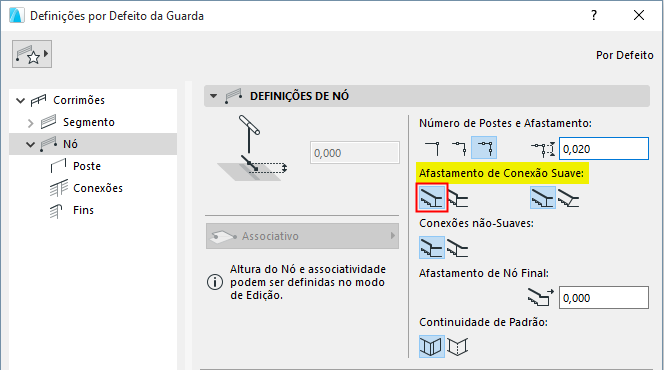

Na Conexão de Segmento: o Poste Move-se Automaticamente

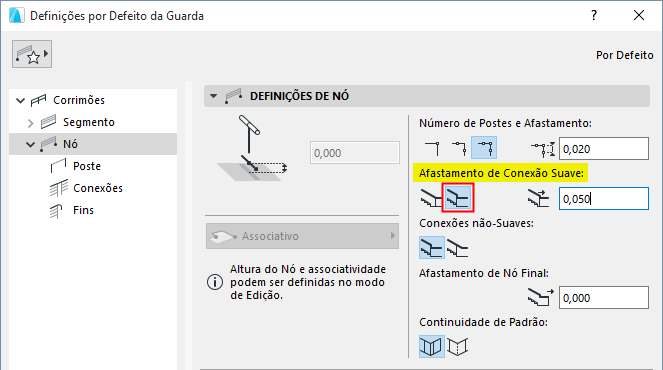

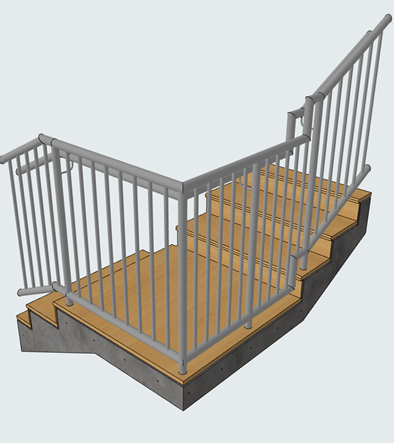

Na Conexão de Segmento: Afastar Poste Manualmente
Note que estas opções apenas afectam os Segmentos de Guarda que se conectam tangencialmente. As outras conexões usam as definições estabelecidas nas páginas Conexões de Barra Superior/Corrimão/Barra.
Ver Definições de Conexão (Barra Superior, Corrimão, Barra).

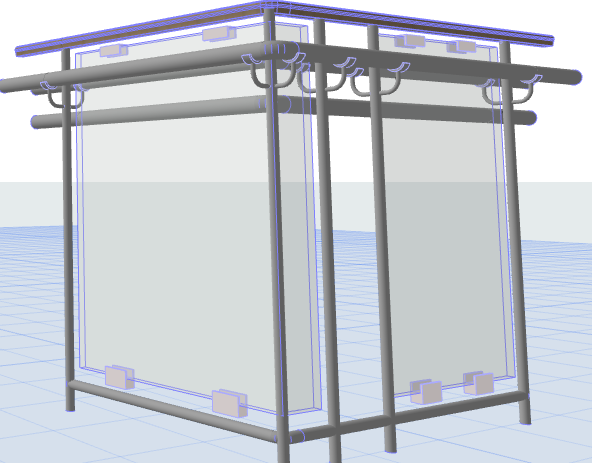

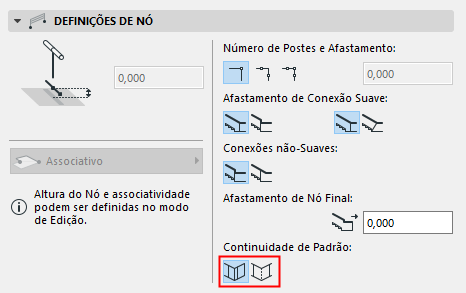

Se dois Segmentos adjacentes utilizarem o mesmo padrão: escolha se o padrão deve terminar no Nó ou recomeçar ou então se deve continuar noutro local sem interrupção.
Para informações sobre a definição do Padrão de Guarda, veja O Editor de Padrão (Definições da Ferramenta Guarda).

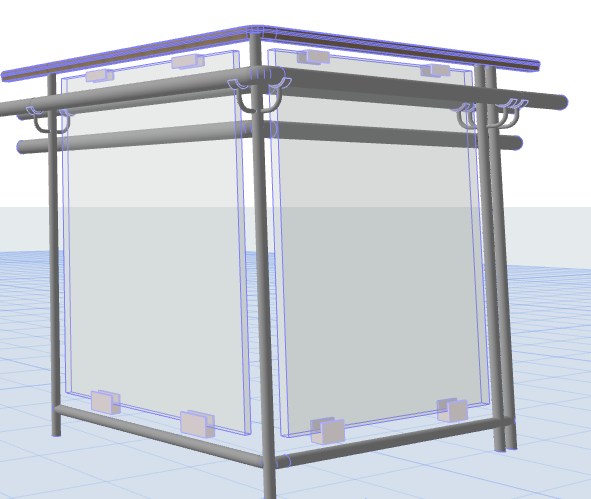

Nos Nós: Cortar Segmento, ou Continuar Padrão
