Os Pilares em ARCHICAD, consistem em dois componentes: um núcleo estrutural e um revestimento opcional, utilizando para simular qualquer tipo de acabamento à volta do núcleo.
•O revestimento possui o seu próprio material de construção e, assim, a sua própria prioridade de intersecção.

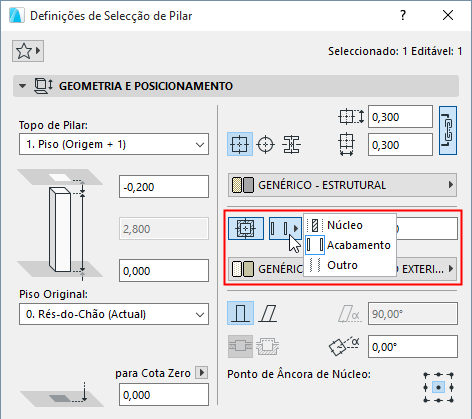

•O componente de revestimento pode ser definido como "núcleo", "acabamento" ou "outro", nas Definições de Pilares.
As suas definições de Visualização da Estrutura Parcial terão em conta esta definição do revestimento, em ambas as vistas 2D e 3D.
Ver Visualização da Estrutura Parcial.

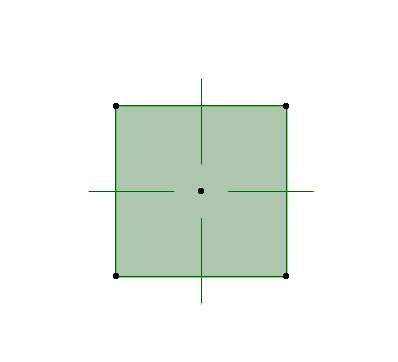

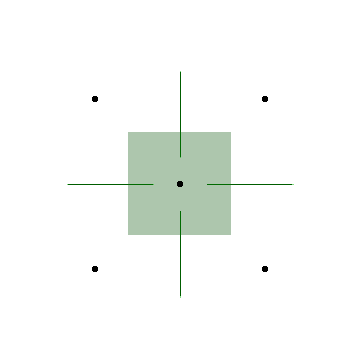

Coluna com um revestimento, com definições de Visualização da Estrutura Parcial variáveis. O revestimento está definido como um "Acabamento:"

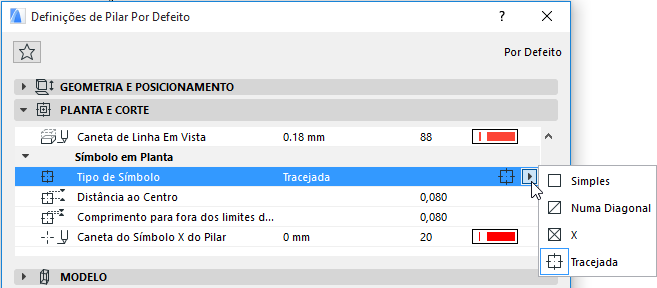

As opções de Símbolo em Planta (das Definições de Pilares, painel Planta e Secção) referem-se à simbologia do Pilar (Simples, Diagonal, X, ou Tracejada).

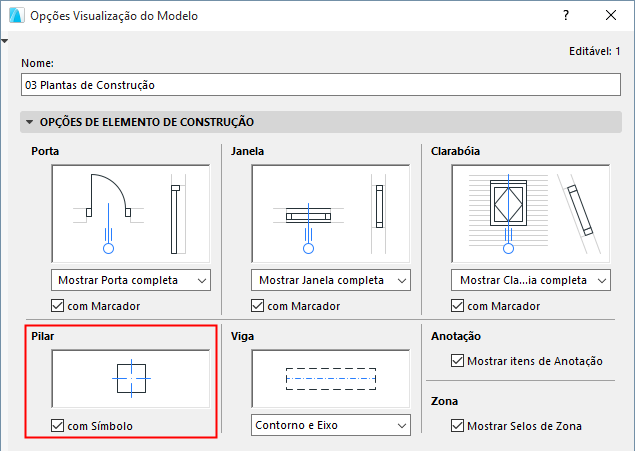

A visualização de todos os símbolos de pilar em planta pode ser activada ou desactivada com a caixa de selecção Símbolo de Pilar em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
