Visualização de Vigas em Planta

Quando criar uma Viga com a ferramenta Viga, o ARCHICAD gera a sua visualização em Planta, de acordo com as suas escolhas em . Tal como outros elementos construtivos, a estrutura essencial de uma Viga deriva do seu Material de Construção.

Utilize o Plano de Corte em Planta, em conjunto com as preferências de projecção do elemento, para determinar que partes da viga colocada devem ser visualizadas.

Ver Plano de Corte em Planta (Definição Global).

Ver também Como Visualizar Elementos Individuais na Planta.

Definições Globais de Visualização de Vigas

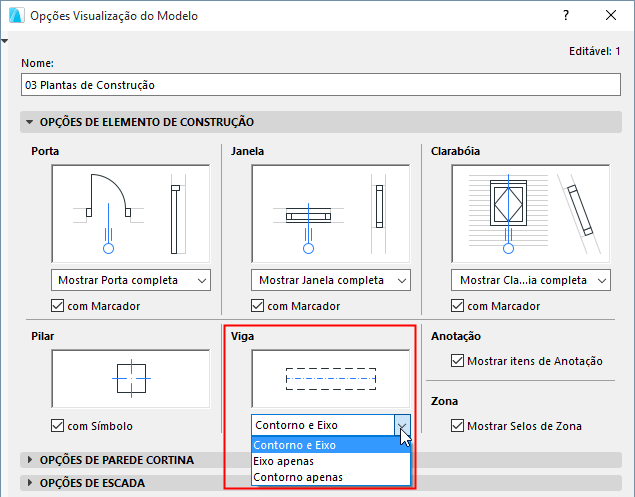

Em Documentação > Visualização do Modelo > Opções de Visualização do Modelo (Opções de Elemento de Construção), utilize as opções de "Vigas" para definir a visualização de Vigas por vista:

Visualize vigas na sua totalidade, apenas os eixos de referência ou apenas os contornos.
