Como alterar o Ângulo dos Topos das Vigas

Para conseguir topos com quaisquer ângulos, utilize o seguinte truque:

1.Desenhe a Viga.

2.Defina uma espessura zero na caixa de diálogo Definições de Viga, para desenhar uma segunda Viga (virtual).

3.Desenhe a Viga de espessura zero, a partir do limite do eixo de referência da primeira Viga, no ângulo desejado, tal como indicado na figura abaixo.

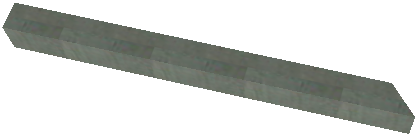

4.Clique para completar a viga de espessura zero e veja o resultado em 3D.

5.Ajuste o desenho em planta, adicionando uma linha para colmatar a folga.
