Utilize o pop-up Mostrar nos Pisos do Painel Planta e Secção das Definições de Ferramenta para controlar a visualização de elementos construtivos por piso. Escolhe se pretende que o elemento apenas seja apresentado em cada piso que intersecta ou apenas nos pisos seleccionados.
As opções “Mostrar nos Pisos” disponíveis diferem, dependendo do elemento de construção, tal como apresentado em baixo.

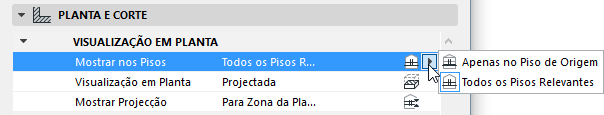

Parede, Parede Cortina, Pilar:
•Todos os Pisos Relevantes: O elemento é visualizado e editável em todos os pisos que intersecte fisicamente. Quando disponível, esta será a opção preferida, na maioria das vezes.
•Apenas no Piso de Origem: O elemento só é visualizado no seu Piso Original.
Ver Piso Original.

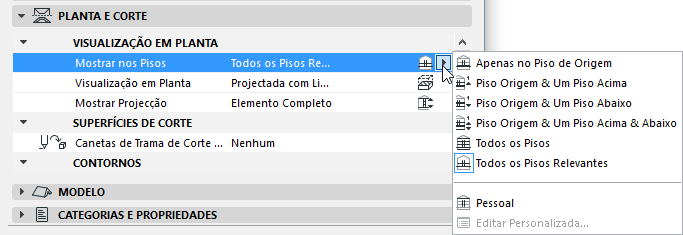

Cobertura, Morph, Membrana
•Apenas no Piso de Origem: O elemento só é visualizado no seu Piso Original. (Se o elemento for criado de forma a que não intersecte fisicamente o seu Piso Original, a única forma de o visualizar em Planta é definir a Visualização em Planta como uma representação simbólica: Corte Simbólico, Apenas Linhas de Contorno, Todas Acima.)
•Um Piso Acima e/ou Abaixo: o elemento será visualizado no seu próprio piso, e ainda no piso superior e/ou inferior.
•Todos os Pisos: O contorno do elemento - independentemente da sua posição- será visualizado em todos os pisos do projecto.
•Todos os Pisos Relevantes: O elemento é visualizado e editável em todos os pisos que intersecte fisicamente.
•Personalizar: seleccione esta opção se pretender separar as combinações de visualização para o contorno e o preenchimento do elemento. É aberta a caixa de diálogo Mostrar nos Pisos: Definições do Utilizador, onde pode definir opções de visualização independentes para o contorno e a trama do elemento. (Uma vez que tenha definido estas Definições Personalizadas, utilize a opção Editar Personalização para as editar.)

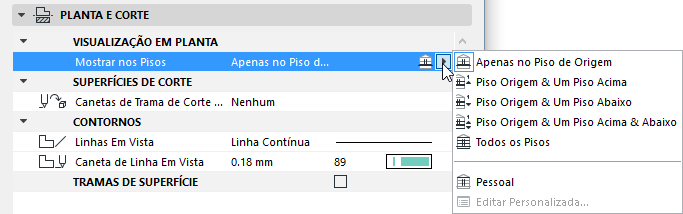

Laje, Malha
Para uma Laje ou Malha, estão disponíveis as opções seguintes. (Não existe a opção Todos os Pisos Relevantes, uma vez que não existem versões multi-pisos destes elementos):
•Apenas no Piso de Origem: a laje ou malha será visualizada apenas no piso de origem.
•Piso Original mais um piso acima e/ou abaixo
•Todos os Pisos: o contorno de toda a laje ou malha será visualizada em todos os pisos do projecto.
Ver também Tipos de Linha de Elementos de Construção Visualizados nos Pisos.
•Personalizar: seleccione esta opção se pretender separar as combinações de visualização para o contorno e o preenchimento da Laje/Malha. É aberta a caixa de diálogo Mostrar nos Pisos: Definições do Utilizador, onde pode definir opções de visualização independentes para o contorno e a trama da cobertura. (Uma vez que tenha definido estas Definições Personalizadas, utilize a opção Editar Personalização para as editar.)

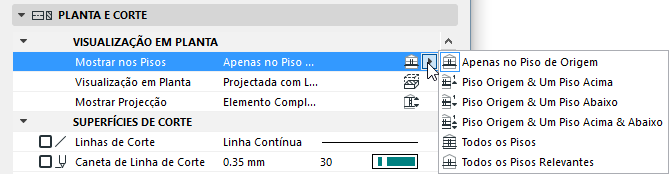

Viga
Para as Vigas, estão disponíveis as opções seguintes:

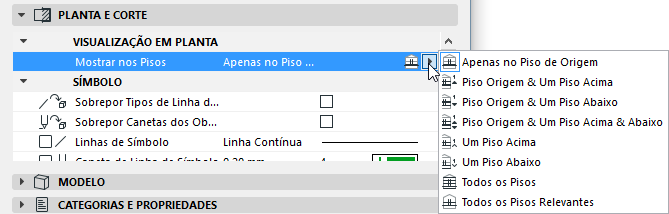

Objectos
Objectos dispões de apenas uma opção de visualização: Um Piso Acima e Um Piso Abaixo. Desta forma pode optar por não visualizar estes elementos no seu Piso Original.
Escada e Corrimão
Os Layouts de Escada e Guarda são Opções de Visualização do Modelo controladas, bem como as suas caixas de diálogo Definições.
Ver Visualização em Planta/Visualização Planta de Tectos (Definições Escada) e Opções de Visualização do Modelo para Escadas.
Tipos de Linha de Elementos de Construção Visualizados nos Pisos
Para Lajes, Malhas, determinados Itens da Biblioteca: O contorno do elemento nos pisos remotos será apresentado, utilizando o tipo de linha seleccionado em Opções > Preferências do Projecto > Herança.
