Utilize Sobreposições Gráficas para aplicar o aspecto predefinido (cor, trama) a elementos do modelo por vista, de forma a transmitir informação rapidamente.
Por exemplo:
•Visualização de elementos em diferentes cores com base no seu Estado de Renovação
•Visualização de todas as paredes de reboco em azul
•Realce de todos os elementos de uma determinada categoria acústica ou categoria de fogo
•Realce de um grupo de zonas que estão interligadas (p. ex., áreas não aquecidas)
•Verificação da consistência do modelo

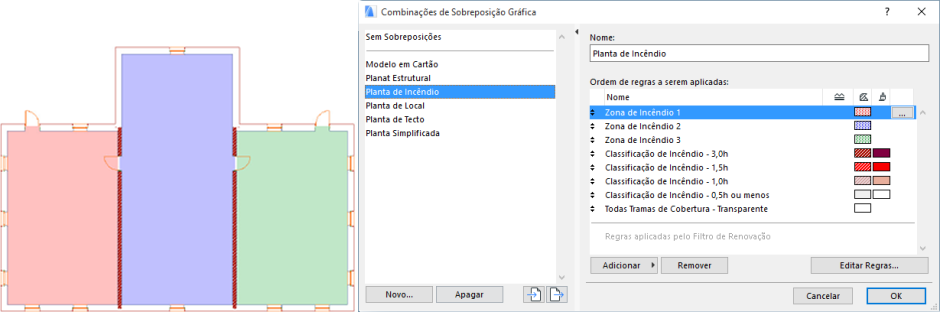

Zonas por Categoria de Fogo
Existem duas formas de atribuir uma Sobreposição Gráfica a um elemento do modelo:
•Por Combinação de Sobreposição Gráfica: uma Combinação de Sobreposição Gráfica (um Tipo de Projecção) é um conjunto de Regras de Sobreposição aplicadas, numa ordem definida, aos elementos de acordo com a(s) Regra(s).
•Por Filtro de Renovação: o Filtro de Renovação (um Tipo de Projecção) define que elementos (por Estado de Renovação) devem ser visualizados com uma sobreposição.

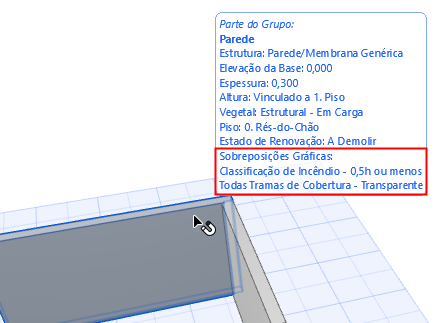

A Etiqueta de Informações do elemento lista as Regras de Sobreposição Gráfica, caso existam, em efeito para este elemento:
Regras de Sobreposição Gráfica
