Definir a Visualização em Planta do Elemento

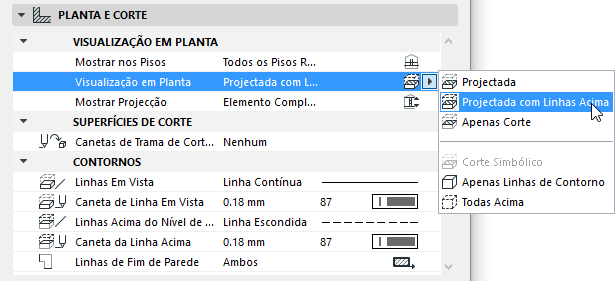

Utilize o pop-up da Visualização em Planta para visualizar Paredes, Parede Cortina, Vigas, Pilares, Coberturas, Janelas e Portas, numa de diversas representações. Este menu está disponível no Painel Planta e Secção da caixa de diálogo de definições dos elementos.
Para especificações sobre a visualização de Portas/Janelas, ver Visualização em Planta de Portas e Janelas.
1.Projectada com Linhas Acima: mostra o plano cortado do modelo 3D do elemento (p.ex. como corte ao nível do Plano de Corte em Planta) e a sua parte superior (ou seja, a parte do elemento que fica acima do Plano de Corte em Planta) e a parte em vista (para baixo).
Nota: “Projectada com Linhas Acima” é a opção por defeito para paredes e pilares complexos ou inclinados, e para todas as coberturas e vigas.
2.Projectada: mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).
Se seleccionar qualquer uma destas opções “projectadas” (Projectada com Linhas Acima ou Projectada), pode definir a extensão da Projecção, utilizando as opções Mostrar Projecção.
Para mais informações, veja Definir Alcance da Visualização Projectada do Elemento (Mostrar Projecção).
3.Apenas Corte: só é visualizada a área em corte, ao nível do Plano de Corte em Planta. (Disponível para elementos construtivos; indisponível para janelas ou portas.)
Estão disponíveis mais algumas opções abstractas:
4.Corte Simbólico: (Apenas disponível para paredes não-inclinadas e não-complexas e para pilares verticais ou complexas.) Toda a projecção em planta das paredes não-inclinadas, não-complexas ou de pilares verticais (básicos ou complexos) é representada em corte, e com os atributos da linha e trama de corte, independentemente da posição vertical do elemento. Esta opção está disponível apenas para paredes rectas básicas ou para pilares complexos, e só se a opção “Apenas no Piso Actual” estiver activa no menu Mostrar nos Pisos. As definições do Plano de Corte em Planta não afectam a visualização destes elementos.
6.Simbólico com Linhas Acima: Esta opção de visualização está apenas disponível para Parede Cortina.
7.Apenas Linhas de Contorno: todo o contorno do elemento é visualizado, com os atributos de contorno. (Os atributos são definidos para cada elemento, utilizando os controlos “Contorno” do painel Planta e Secção.)
8.Todas Acima: todo o contorno do elemento é visualizado, com os atributos da projecção superior. (Os atributos são definidos para cada elemento, utilizando os controlos “Contorno” do painel Planta e Secção.)
