Exemplos de Definições de Visualização em Planta

Suponha que as suas definições são as seguintes:

•Mostrar no Piso: Automático

Isto significa que cada elemento de construção multi-piso será visualizado em cada piso relevante da Planta.

•Visualização em Planta: Projectada com Linhas Acima

Isto significa que cada elemento de construção é visualizado inteiramente, tanto o plano em corte, como a projecção superior e a vista inferior, com os tipos de linha e de caneta definidos na respectiva caixa de diálogo

•Mostrar Projecção: Elemento Completo

Ou seja, a projecção apresentada não é limitada por um limite absoluto de visualização nem por uma amplitude vertical definida.

Considere o seguinte edifício com paredes inclinadas:

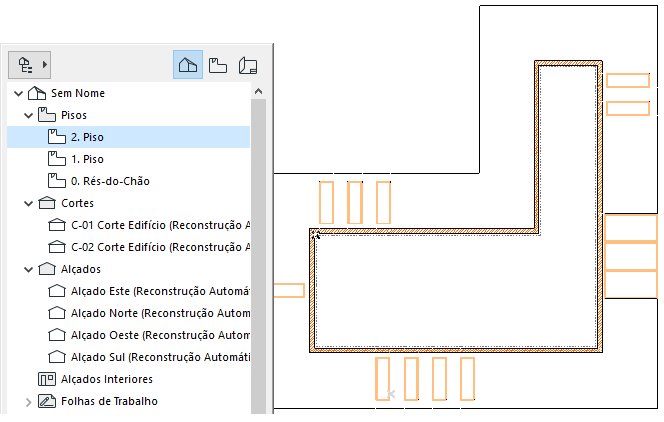

À medida que visualiza o edifício nos vários Pisos, a aparência da Planta vai mudando: embora toda a parede esteja delineada em todos os Pisos, o plano de corte e a projecção superior muda em cada Piso:

Projecções Invulgares de Elementos de Construção

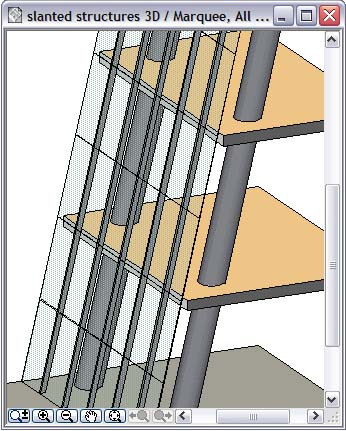

No exemplo em baixo, a estrutura é apresentada em três pisos:

•A Parede envidraçada está definida como “Projectada com Linhas Acima” e “Elemento Completo”

•os montantes da caixilharia- construídos com pilares- como “Apenas Corte”

•os pilares estruturais redondos estão definidos como “Projectada com Linhas Acima” e “Zona Relativa da Planta” (em cada piso, só é visualizada a parte relevante)
