Visualização de Elementos em Alçados Interiores

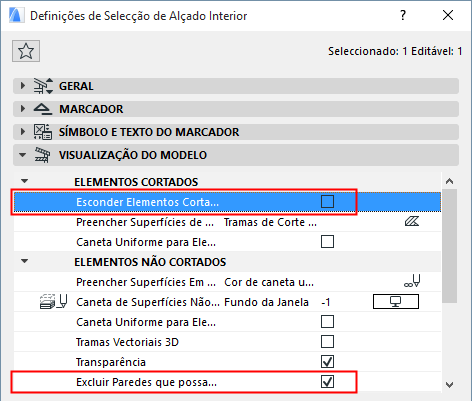

Utilize os controlos de visualização do Modelo, nas Definições de Alçado Interior, para definir a aparência dos elementos em corte e em vista na Janela.

Estas opções são muito idênticas às do painel Visualização do Modelo das Definições de Corte.

Ver

Os Alçados Interiores não incluem a opção “Área Distante Marcada”.

Estão disponíveis opções de visualização adicionais para a visualização de elementos de corte nos Alçados Interiores:

Transparência

Marque esta opção para que as superfícies transparentes (como o vidro) representem esse efeito no Alçado Interior.

Excluir Paredes que possam bloquear a Vista

Marque esta opção se não quiser que as paredes que intersectem a vista sejam incluídas no Alçado Interior.

Esconder Elementos Cortados

Com esta opção, os elementos cortados pela linha de Alçado Interior não serão visualizados.

Ver também Visualização do Modelo na Janela Secção.
