Parâmetro
Descrição curta
Descrição longa
Cotas Saída
(Apenas para Portas.) Largura e Altura da saída, como definido nas Definições de Porta (Definições à Medida, página Tamanhos Nominais e Tolerância).
Espessura da moldura
Espessura da Moldura, como definido nas Definições de Janela (Definições à Medida, página Moldura e Caixilho).
Cotas Folha
(Apenas para Portas.) Largura e Altura da folha, como definido nas Definições de Porta (Definições à Medida, página Tamanhos Nominais e Tolerância).
Tamanho Nominal W x H
Apresenta dimensões de abertura, tal como “Altura x Largura”.
Os parâmetros Altura e Largura que são "Definidos como Nominais" na caixa de diálogo de Definições do vão (Definições à Medida, página Tamanhos Nominais e Tolerância).
Tamanho Nominal W x H x T
Apresenta dimensões de abertura como “Altura x Largura x Espessura Parede”.
Os parâmetros Altura e Largura que são "Definidos como Nominais" na caixa de diálogo das Definições do vão (Definições à Medida, página Tamanhos Nominais e Tolerância) e a espessura da Parede na qual a Abertura se encontra. (W/D volume nominal do vão.)
Nominal W/D altura do vão no interior
Altura do vão da parede, reduzida pela Padieira+Soleira da Distância ao Plano da Parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Nominal W/D altura do vão no exterior
Altura do vão da parede, reduzida pela Padieira+Soleira da Distância ao Plano da Parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Área de Superfície Nominal de Vão J/P no Lado de Face do Vão
Altura entre soleira e padieira x largura entre ombreiras laterais.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Área de Superfície Nominal de Vão J/P no Lado Oposto de Face do Vão
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Nominal W/D largura do vão no interior
Largura do vão da parede, reduzida pelas ombreiras laterais da distância ao plano da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Nominal W/D largura do vão no exterior
Largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Orientação de Porta/Janela
L para Esquerda ou R para Direita.
A direcção para a qual a porta ou janela é aberta. A orientação também é indicada pela linha de abertura na Planta.
Cotas da Face do Vão
Largura e Altura da janela.
Os parâmetros Altura e Largura definidos para Cotas da Face do Vão, na caixa de diálogo de Definições do vão (Definições à Medida, página Tamanhos Nominais e Tolerância)
Valor Soleira/Padieira
A distância do cabeçalho (ou da soleira) à Base da Parede (ou ao Piso actual) como definido pelo utilizador.
Valor Peitoril ou Padieira como definido no painel Previsualização e Posicionamento da caixa de diálogo Definições.
Cotas Unidade
Largura e altura da unidade de abertura, como definidas na caixa de diálogo Definições.
Uma “unidade” é a moldura de abertura; é equivalente ao Vão da parede menos o valor de tolerância.
Vista a partir do Lado de Face do Vão
Vista da porta/janela a partir do lado da face do vão.
Vista a partir do Lado Oposto à Face do Vão
Vista da porta/janela do lado oposto à face do vão.
W/D altura da padieira no interior
Distância da base da Parede à padieira.
Definida como a soma da altura da soleira mais a altura de abertura, tendo em conta a geometria da distância ao plano da parede.
W/D altura da padieira no exterior
Distância da base da Parede à padieira do Lado Oposto ao Lado da Distância ao Plano da Parede.
Definida como a soma da altura da soleira mais a altura de abertura, tendo em conta a geometria da distância ao plano da parede.
W/D altura da padieira nominal
Distância da base da Parede ao cabeçalho, tendo em conta a geometria da distância ao plano da parede. Definida como a soma da altura da soleira mais a altura de abertura, tendo em conta a geometria da distância ao plano da parede.
W/D altura da soleira nominal
Distância da base da Parede ao topo da soleira. Inclui o valor da soleira mais a altura da soleira (se existente) da distância ao plano da parede.
W/D altura do vão no interior
Altura do vão da parede, menos Padieira+Soleira da Distância ao Plano da Parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
W/D altura do vão no exterior
Altura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Área de Superfície Nominal do Vão J/P
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
W/D volume nominal do vão
Volume, calculado por “Altura x Largura x Espessura Parede”.
Estes são os parâmetros de altura e largura do tamanho de abertura definidos como “nominais” na caixa de diálogo Definições de abertura e Espessura da parede na qual a abertura está localizada. (W/D volume nominal do vão.)
Área de superfície de vão P/J no lado de face do vão
Altura entre soleira e padieira x largura entre ombreiras laterais.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Área de superfície de vão J/P no lado oposto de face do vão
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
W/D largura do vão no interior
Largura do vão da parede, menos as ombreiras laterais da distância ao plano da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
W/D largura do vão no exterior
Largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.

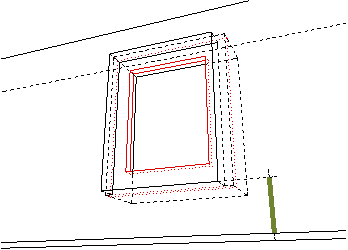

W/D altura da soleira/parapeito no interior
Distância da base da Parede à soleira, tendo em conta a espessura de ombreira da soleira da distância ao plano da parede.
W/D altura da soleira no exterior
Distância da base da Parede à soleira, independentemente da espessura de ombreira da soleira da distância ao plano da parede.
Estrutura de Parede da Porta/Janela
Nome do Material de Construção ou Perfil da parede na qual o Vão está colocado.
Espessura de Parede da Porta/Janela
Estrutura de Parede
Estrutura de Parede da Porta/Janela
Cotas Vão da Parede
Largura e altura do vão de parede da abertura, como definidas na caixa de diálogo Diálogo Definições (painel Parâmetros ou painel Definições à medida).
O “Vão de abertura” é a abertura que é cortada na Parede e é composta por cotas da unidade (moldura) mais quaisquer valores de tolerância.
