Parâmetro
Descrição curta
Descrição longa
Método de Geometria de Membrana
Método de Geometria utilizado para criar a Membrana: Extrudido, Revolvido ou Regulado

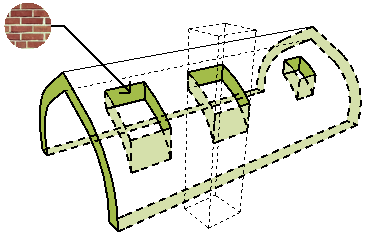

Superfície da Aresta
Nome da Superfície atribuído à aresta da Membrana.
Lista a superfície da aresta por defeito da Membrana (como definido no seu Material de Construção). Não listado para Membranas compostas.
Para listar todas as Superfícies, incluindo as personalizadas e aquelas de elementos compostos, utilize uma lista do tipo Superfície (p. ex., Todos os Acabamentos).

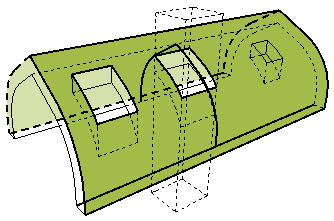

Área de Superfície Condicional do Oposto ao Lado de Referência
Área de superfície do lado de Referência da Membrana - esta área pode ser condicionada numa Regra de Cálculo definida.
Lado de referência: a Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada da composição, em Definições Composições.
Condição: subtrai a área de vãos apenas se excederem um determinado tamanho, como definido em Opções > Preferências do Projecto > Unidades de Cálculo & Regras (“Reduzir superfície da membrana em...”)
Reduzido por cortes e SEO.

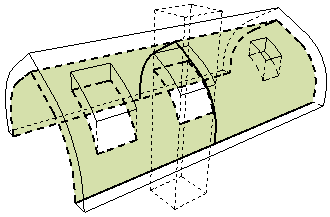

Área de Superfície Condicional do Lado da Referência
Área de superfície do lado oposto ao lado de Referência - esta área pode ser condicionada numa Regra de Cálculo definida.
Condição: subtrai a área de vãos apenas se excederem um determinado tamanho, como definido em Opções > Preferências do Projecto > Unidades de Cálculo & Regras (“Reduzir superfície da membrana em...”)
Reduzido por cortes e SEO.
Ângulo de Distorção de Membrana
Para uma Membrana Extrudida: ângulo do perfil da Membrana, medido no plano da Membrana. Por predefinição: 90 Graus, mas a sua alteração permite-lhe expulsar o perfil Membrana num ângulo, criando uma Membrana de forma distorcida.
Para uma Membrana Revolvida: ângulo do eixo da membrana revolvida, medido para o ângulo do plano da Membrana.
O valor do ângulo de distorção é definido no painel Propriedades de Extrusão ou Propriedades de Revolução das Definições da Membrana ou da Caixa de Informações.
Comprimento de Ligação Cúpula
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Cúpula” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Membrana adjacentes que se encontram sob a forma de um ângulo convexo.

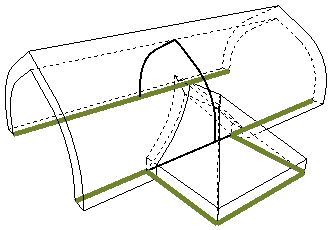

Comprimento Beiral
O comprimento total de todas as arestas cujo tipo é definido para “Beiral,” na caixa de diálogo Definições de Aresta Personalizada.

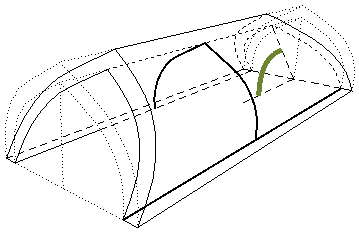

Ângulo Final de Membrana
Apenas para uma Membrana extrudida. Ângulo do perfil da Membrana, medido para o ângulo de inclinação da Membrana, na segunda extremidade do início da Membrana extrudida. O valor do ângulo final é definido no painel Propriedades de Extrusão das Definições da Membrana ou da Caixa de Informações.

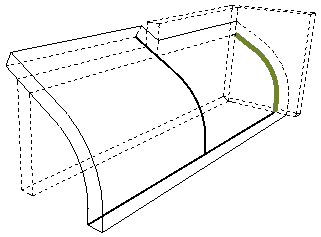

Comprimento de Ligação de Fim de Parede
Comprimento total de todas as arestas cujo Tipo é definido para “Fim de Parede,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, trata-se de uma aresta que liga uma Parede e descem ao longo da Parede.

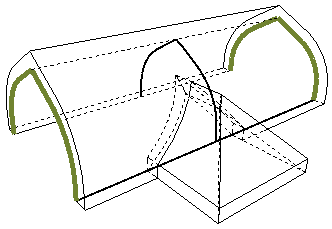

Comprimento Empenas
Comprimento total de todas as arestas cujo Tipo é definido para “Empena,” na caixa de diálogo Definições de Aresta Personalizada.

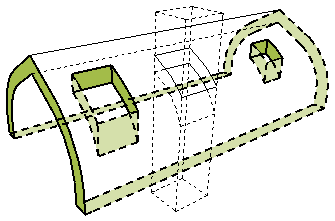

Área de Superfície Bruta das Arestas
Área de superfície das arestas da Membrana, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. Os SEO são ignorados

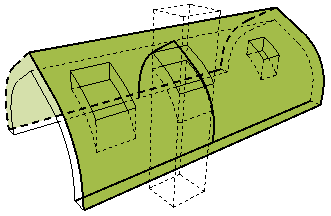

Área de Superfície Bruta do Oposto do Lado da Referência
Área de superfície do lado oposto ao Lado da Referência, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. Os SEO são ignorados

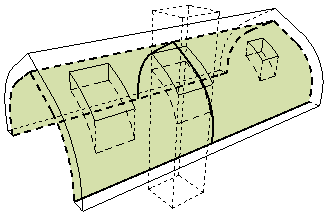

Área de Superfície Bruta do Lado da Referência
Área de superfície do lado da Referência da Membrana, incluindo a superfície de quaisquer vãos.
Lado de referência: a Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada da composição, em Definições Composições.
Reduzido por cortes. Os SEO são ignorados.
Comprimento Arestas
Comprimento de arestas cujo Tipo é definido para “Aresta,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, a aresta dos dois planos adjacentes que coincidem como aresta
Área de Superfície de Negativos
Área de superfície total de todos os vãos na Membrana.
Comprimento Ligação Concavidade
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Concavidade” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo côncavo.
Área de Superfície Útil das Arestas
Superfície total de todas as arestas da Membrana.
Reduzido por vãos, cortes e Operações Elementos Sólidos.
Área de Superfície Útil do Oposto do Lado da Referência
Área de superfície do lado oposto ao lado de Referência da Membrana
Reduzido por vãos, cortes e Operações Elementos Sólidos.
Área de Superfície Útil do Lado da Referência
Área de Superfície do lado de Referência da Membrana
Lado de referência: a Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada da composição, em Definições Composições.
Reduzido por vãos, cortes e Operações Elementos Sólidos.

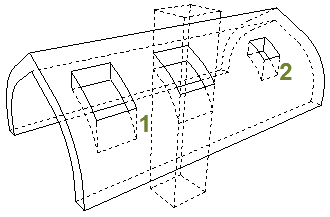

Número de Vãos
Número de vãos na Membrana
Vãos são criados manualmente na Membrana ou são cortados por Clarabóias colocadas na Membrana.

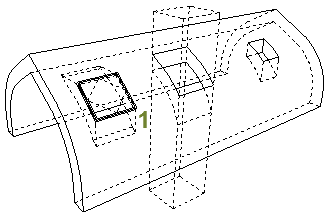

Número de Clarabóias
Número de clarabóias colocadas na Membrana.
Área de Superfície dos Vãos
Área de superfície total de todas as Clarabóias colocadas na Membrana.
Comprimento Cumieiras
Comprimento de arestas cujo Tipo é definido para “Cume,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta no topo de uma Membrana Plano-simples.

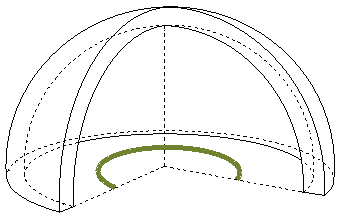

Ângulo de rotação de Membrana
Apenas para uma Membrana Revolvida. Ângulo através do qual a Membrana é rodada à volta do seu eixo. O valor do ângulo de revolução é definido graficamente ao criar a Membrana ou no painel Propriedades de Revolução das Definições da Membrana ou da Caixa de Informações.
Comprimento Cumeeiras
Comprimento de arestas cujo Tipo é definido para “Cumeeira,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Membrana adjacentes que se encontram sob a forma de uma cumeeira.

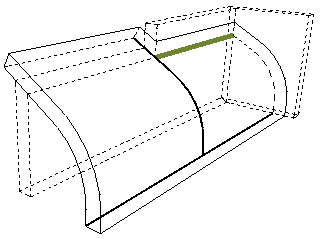

Comprimento de Ligação de Parede Lateral
Comprimento total de todas as arestas cujo Tipo é definido para “Parede Lateral” na caixa de diálogo Definições de Aresta Personalizada.
Tipicamente uma aresta de Membrana que liga uma Parede e percorre a Parede horizontalmente.
Ângulo Inicial de Membrana
Apenas para uma Membrana extrudida. Ângulo do perfil da Membrana, medido para o ângulo de inclinação da Membrana, na extremidade do início da Membrana extrudida. O valor do ângulo inicial é definido no painel Propriedades de Extrusão das Definições da Membrana ou da Caixa de Informações.

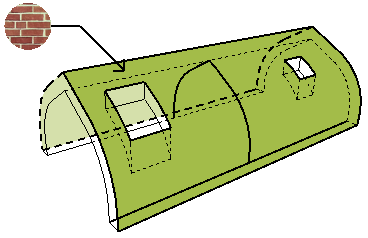

Superfície da Membrana no Lado Oposto da Referência
Nome da superfície atribuído ao lado oposto ao Lado da Referência.
Atribuir superfícies no Painel Modelo das Definições da Membrana
Superfície da Membrana no Lado de Referência
Nome da superfície atribuído ao lado de Referência.
Lado de referência: a Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada da composição, em Definições Composições.
Atribuir superfícies no Painel Modelo das Definições da Membrana

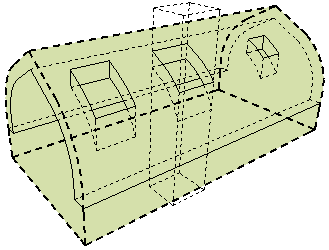

Corpo de Corte
Extrusão para Baixo, Extrusão para Cima, ou Editável.
Definido no Painel Modelo das Definições da Membrana.
Determina a geometria do Corpo de Corte que actua por cima de outros elementos quando são cortados por esta Membrana.
