Parâmetro
Descrição curta
Descrição longa
Offset do Eixo da Viga
Offset do eixo da linha de referência.
Por defeito, este valor é zero (o eixo de referência corre pelo eixo central da Viga. O utilizador pode atribuir qualquer outro valor como offset nas Definições da Viga: este compensa o eixo de referência na quantidade fornecida a partir do centro.
Tipo de Corte Transversal da Viga
Regular ou Complexa.
Forma do corte transversal da Viga conforme definido na caixa de diálogo Definições da Viga.
Superfície Extremidade de Viga
Nome da superfície atribuído às duas extremidades da Viga.
Área de Superfície de Extremidade de Viga
Área das Superfícies de ambos os fins da Viga
Altura da Vão da Viga
Altura ou diâmetro do primeiro vão colocado na Viga.
Valor igual ao de Dimensão 2 do Vão ou Diâmetro, no painel Vão das Definições da Ferramenta Viga
Nível de Vão da Viga
Distância do ponto central do primeiro vão colocado desde a aresta da Viga
Valor igual ao de Posição, no painel Vão das Definições da Ferramenta Viga.
Número dos Vãos da Viga
Número total de vãos na viga.
Largura de Vão da Viga
Largura do primeiro vão colocado na Viga
Valor igual ao de Dimensão 1 do Vão, no painel Vão das Definições da Ferramenta Viga.
Superfície da Aresta de Vãos da Viga
Área total da aresta de todos os vãos da viga
Área de Superfície dos Vãos da Viga
Área total da superfície 2D de todos os vãos, como calculado num lado da Viga.
Volume dos Vãos da Viga
Volume total de todos os vãos na Viga.
Múltipla Largura de Viga por Área da Superfície de Negativos.
Superfície Lado Esquerdo de Viga
Nome da superfície atribuído ao lado esquerdo da Viga.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Área de Superfície Lado Esquerdo de Viga
Área da Superfície do Lado esquerdo da Viga
reduzido por qualquer SEO ou vãos
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.

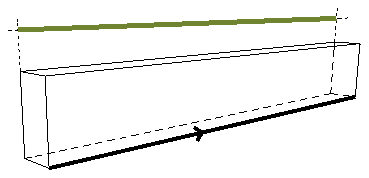

Comprimento Esquerda da Viga
Comprimento da Viga no seu lado esquerdo.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Comprimento Direita da Viga
Comprimento da Viga no seu lado direito.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Superfície Lado Direito de Viga
Nome da superfície atribuído ao lado direito da Viga.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Área de Superfície Lado Direito de Viga
Área da Superfície do Lado direito da Viga
reduzido por qualquer SEO ou vãos
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.

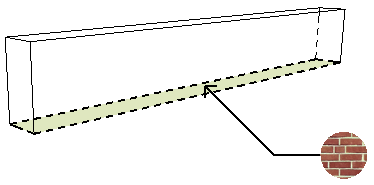

Superfície Base
Nome da superfície atribuído à base da Viga.

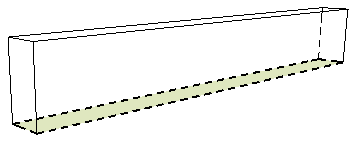

Área de Superfície da Base
Área da Superfície da Base da Viga
reduzido por qualquer SEO ou vãos.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.

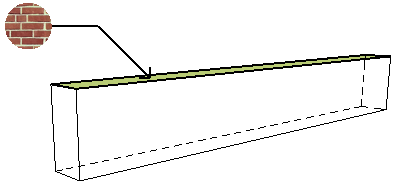

Superfície Topo
Nome da superfície atribuído ao topo da Viga.

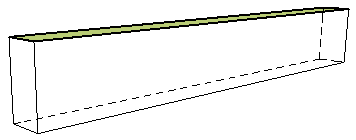

Área de Superfície Topo
Área da Superfície do topo da Viga
reduzido por qualquer SEO ou vãos.
