Parâmetro

Descrição curta

Descrição longa

Superfície da Aresta

Superfície da aresta do Painel como definido no Painel Modelo das Definições de Painel Parede Cortina.

Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.

Abreviatura de Orienta­ção

Orientação do ângulo de rotação.

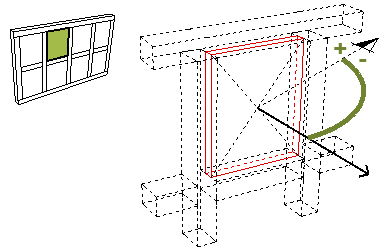

Ângulo do Norte

Rotação do ângulo em graus com medição a partir do Norte.

Função Pai­nel PC

Fixo, Janela ou Porta, dependendo do Tipo de Painel seleccionado

Definida no painel Painel Tipo e Geometria das Definições de Painel de Parede Cortina.

Área de Pai­nel de Parede Cor­tina com Fixações

Área de Superfície Bruta do Painel.

Inclui a extrusão do painel para as molduras envolventes (o valor de "profundidade" definido no painel Moldura Tipo e Geometria das Definições de Moldura de Parede Cortina.)

Superfície Interior do Painel de Parede Cor­tina

Superfície interior do painel como definido no Painel Modelo das Definições de Painel de Parede Cortina.

Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.

Altura Nominal do Painel de Parede Cor­tina

Altura do painel.

Não inclui a extrusão do painel para as molduras envolventes

Área de Pai­nel de Parede Cor­tina sem Fixações

Área de Superfície do Painel..

Não inclui a extrusão do painel para as molduras envolventes

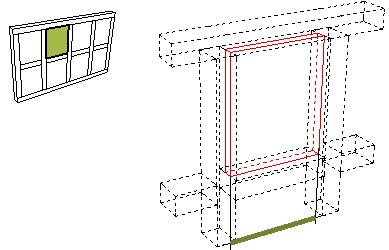

Largura Nominal

Largura do painel

Não inclui a extrusão do painel para as molduras envolventes

Para painéis genéricos, é o mesmo que o parâmetro Largura regular.

Para painéis GDL, este valor pode ser definido nos parâmetros de painel.

Orientação do Painel de Parede Cor­tina

Lista a direcção (Esquerda ou Direita) de Painéis que fazem de Portas/Janelas.

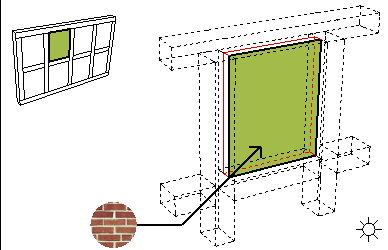

Superfície Exterior

Superfície do Painel fora da superfície como definido no Painel Modelo das Definições de Painel Parede Cortina.

Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.

Classe de Painel

p. ex. Principal, Distinto ou Pessoal.

Atribua a Classe de Painel clicando nos painéis na janela de Pré-visualização do painel Padrão de Grelha e Previsualização das Definições de Sistema Parede Cortina - Página Esquema.

Painéis da classe “Personalizar” foram personalizadas individualmente, utilizando as Definições de Painel, acessíveis através do Modo de Edição da Parede Cortina.

Tipo de Pai­nel

Nome do Tipo de painel

Definido em Painel Tipo e Geometria nas Definições de Painel de Parede Cortina.
