Criar ou Editar Trama de Imagem
As Tramas de Imagem podem ser utilizadas como
•Tramas de Desenho; ou
•Tramas de Superfície aplicáveis a uma Cobertura, Laje ou Malha.
A trama de imagem permite-lhe utilizar imagens como parte do primeiro plano das Tramas de desenho ou Tramas de Superfície.

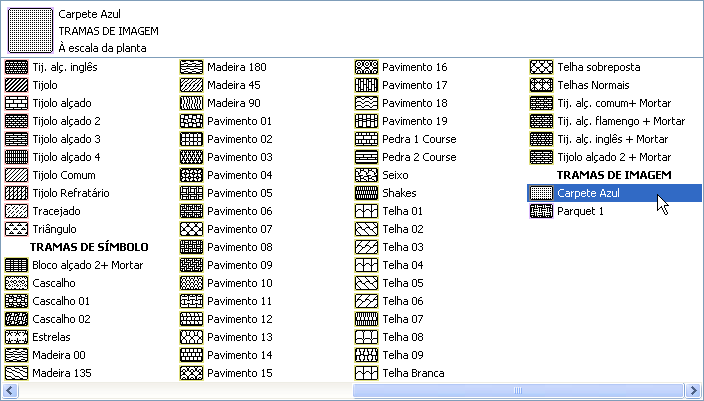

Por predefinição, o ARCHICAD fornece duas tramas de imagem como Atributos, mas pode definir as suas próprias.
1.Vá para Opções > Atributos do Elemento > Tipos de Trama.
2.Clique em Novo.

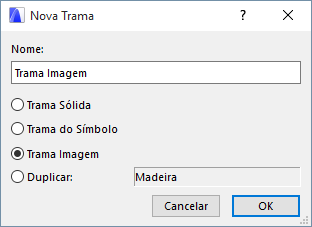

3.Na caixa de diálogo Adicionar nova trama, seleccione Trama Imagem.
4.Aparece a caixa de diálogo Tipos de Trama. No painel Disponibilidade e Padrão Apenas de Ecrã, defina a nova trama de imagem como Trama de Desenho ou de Superfície.

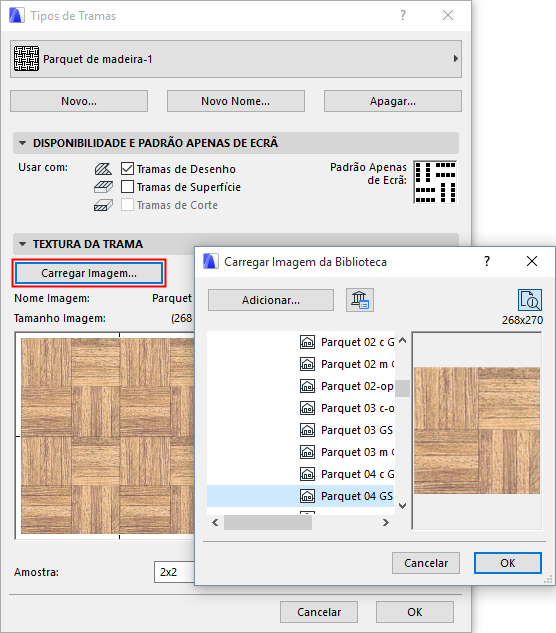

5.No painel Textura da Trama, clique no botão Carregar Imagem para abrir a caixa de diálogo do directório biblioteca. Pesquise a imagem pretendida e clique em OK para a carregar.
6.No campo Amostra, defina o número de unidades de textura visualizas na Pré-visualização.

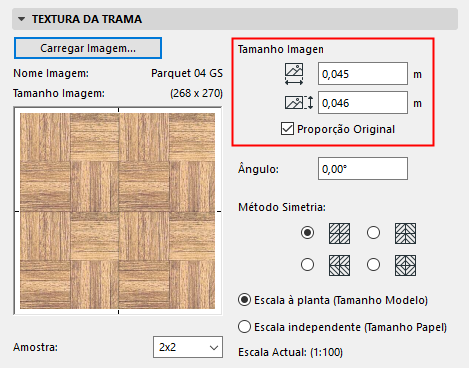

7.Utilize os controlo do Tamanho da Imagem para ajustar o tamanho e o padrão da sua trama de imagem.
Proporção Original: assinale a opção se pretender vincular os valores do Tamanho Horizontal e Vertical, por forma a que a imagem não seja distorcida quando edita o seu tamanho.
Ângulo: introduza um ângulo se pretender rodar o padrão da imagem a partir da horizontal.

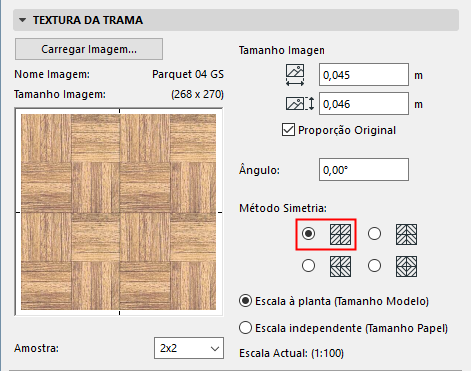

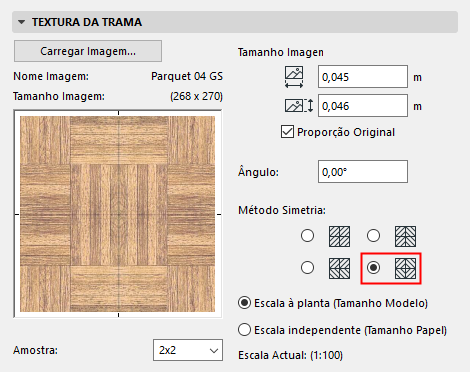

8.Escolha um Método Simetria para configurar os padrões repetidos na sua Trama Imagem.
Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
Ver também Escala do Tipo de Trama.
9.Clique em OK para guardar a trama recentemente criada como um atributo de projecto.
