Quando cria um PDF, o ARCHICAD permite tirar partido do formato de ficheiro U3D.
Quando publica um documento PDF a partir do ARCHICAD, pode incluir um ficheiro U3D, e depois “navegar” na vista em PDF, como se fosse um Modelo 3D.
1.A partir da janela 3D, defina a vista do modelo desejada. Recomenda-se que retire pormenores desnecessários do modelo 3D, tanto quanto possível, para optimizar a velocidade de navegação no documento PDF resultante.

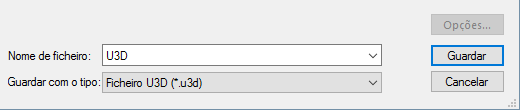

2.Guarde os conteúdos da janela 3D como um ficheiro utilizando o comando “Guardar como”. Seleccione o formato "Ficheiro U3D”, na lista de formatos disponíveis.

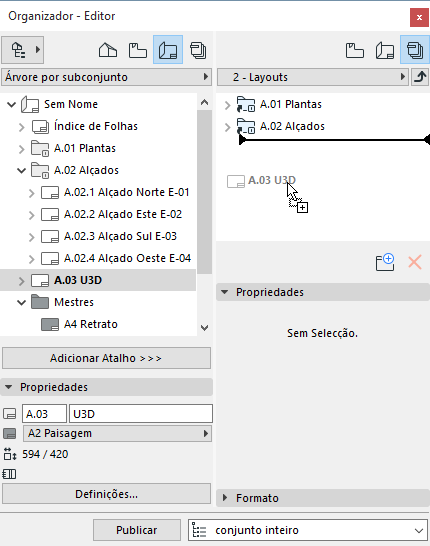

3.Na Janela Navegador ou Organizador, guarde o modelo 3D como uma vista e depois adicione a vista 3D a um Layout.
4.A seguir, adicione este Layout a um conjunto Editor. Seleccione o Layout no Conjunto Editor.

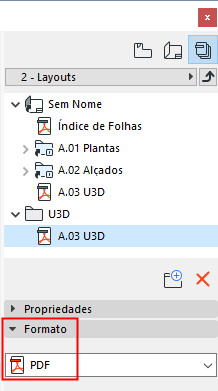

5.Defina o formato PDF, nas Propriedades de Publicação.

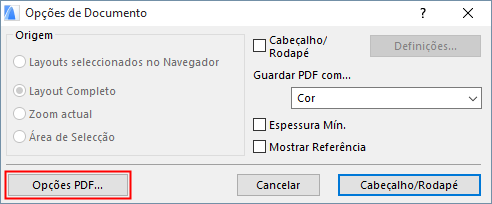

6.Na secção Formato, na parte inferior da Janela de Editor, seleccione Opções de Documento, e, depois, Opções PDF.

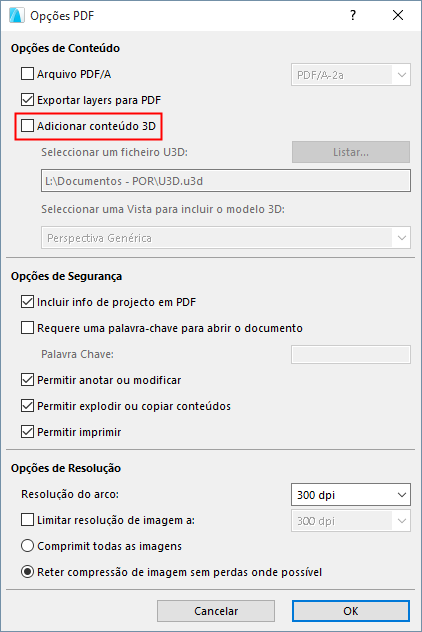

7.Na caixa de diálogo Opções PDF que surge, seleccione a opção “Adicionar conteúdo 3D”.
Nota: se escolher um dos formatos de PDF/A nas Opções PDF, a opção de embeber o ficheiro U3D não se encontra disponível!
8.Clique em “Listar” para seleccionar o ficheiro que guardou no formato U3D (no Passo 1, acima descrito).
9.Clique em OK.
10.No Editor, seleccione o item e publique-o, em formato PDF.

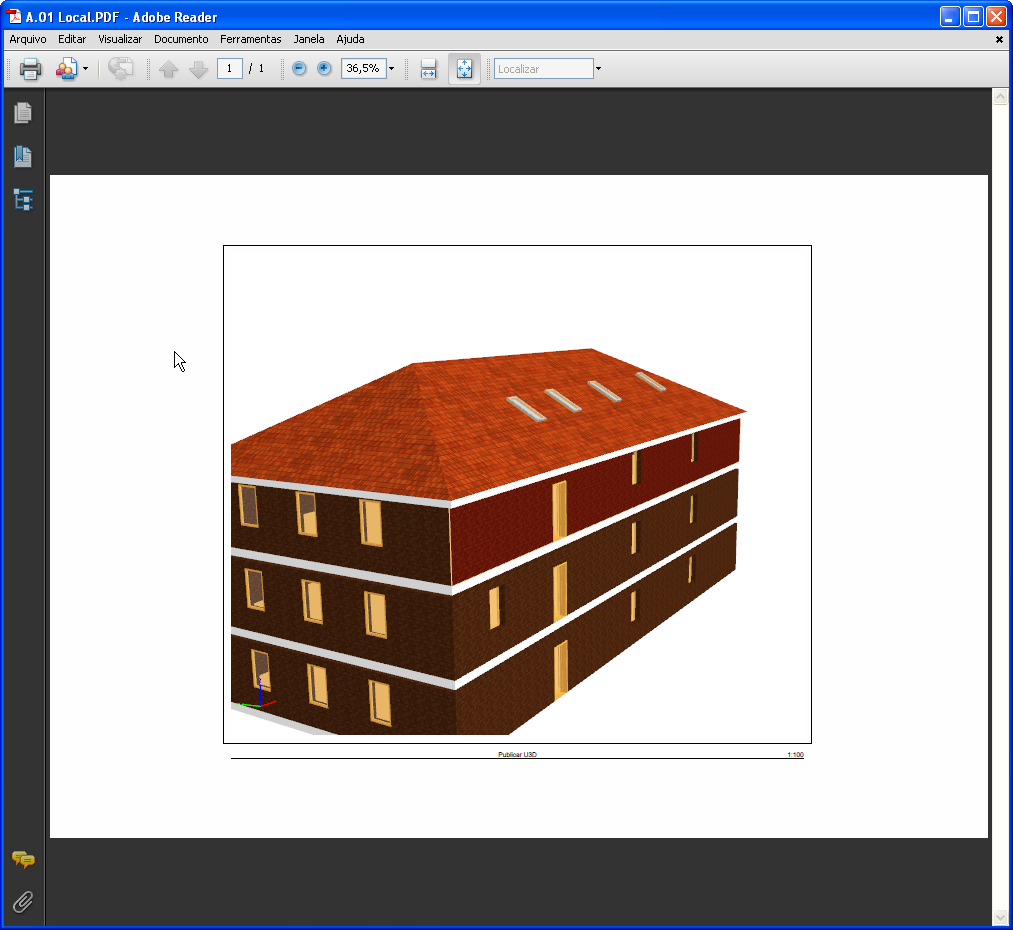

O ficheiro PDF resultante irá conter um ficheiro U3D navegável.
O modelo U3D incluído no PDF só pode ser navegado, utilizando o Adobe Reader 7.0 ou anterior.
ARCHICAD está preparado para trabalhar em colaboração com outros sistemas de CAD, incluindo os que suportam DWG nativo AutoCAD e os formatos industriais DXF.
A Extensão DXF/DWG é instalada com o pacote ARCHICAD, e está integrada no interface do utilizador ARCHICAD. Permite:
•Abrir desenhos AutoCAD como Projectos ARCHICAD ou Itens de Biblioteca ARCHICAD.
•Agrupar desenhos AutoCAD no seu Projecto ARCHICAD.
•Colocar desenhos AutoCAD como Desenhos ARCHICAD em Layouts ou Vistas do Modelo.
•Adicionar desenhos AutoCAD como referências externas (XREFs) ao Projecto ARCHICAD.
•Importar BLOCKs de um desenho AutoCAD, e criar, a partir deles, Itens de Biblioteca ARCHICAD, numa nova Biblioteca.
•Guardar ou publicar as suas Plantas, Secções/Alçados, Desenhos de Pormenor, e Vistas 3D, em formatos AutoCAD.
•Guardar os seus Layouts ARCHICAD em formatos AutoCAD.
Definir Tradutores, para facilitar a aplicação de um conjunto de regras personalizado, a funções e elementos equivalentes do ARCHICAD e dos ficheiros DXF/DWG.
Para pormenores sobre as definições do Tradutor, veja Configurar Tradução DXF-DWG.
