Atribuições no Gestor de Projecto IFC

Para uma definição, veja Tipo de Dados IFC.

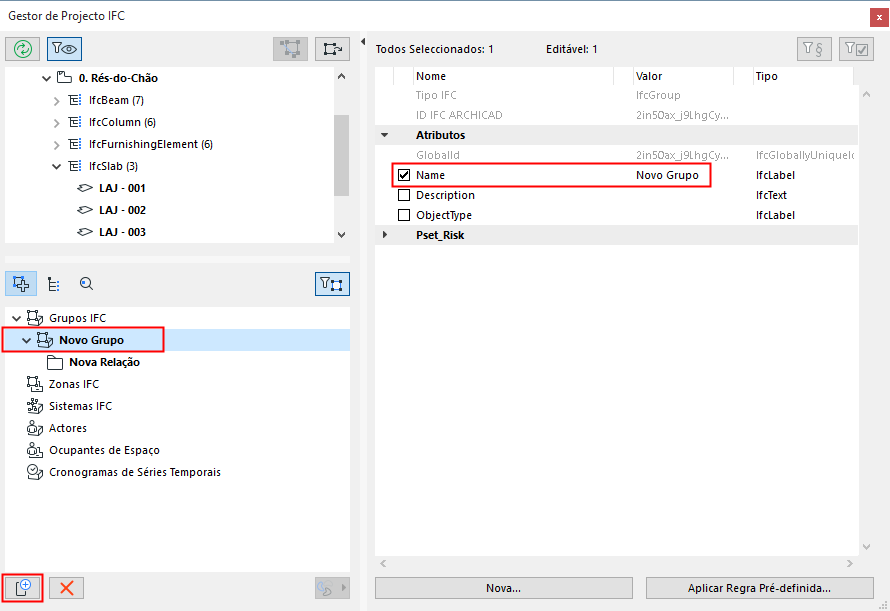

Para criar uma nova Atribuição, faça o seguinte:

1.Mude para o modo de vista Atribuição ao clicar no ícone Atribuições.

2.Seleccione o tipo de Atribuição clicando no item “Grupos IFC”, “Zonas IFC”, “Sistemas IFC”, “Actores”, “Ocupantes de Espaço” ou “Cronogramas de Séries Temporais”.

3.Clique no botão "Nova" no fundo da janela.

4.Seleccione o novo item, cujo nome por defeito começa com Novo... e termina com o tipo de Atribuição criado (p.ex. Novo Grupo).

5.Dê um (novo) nome à nova Atribuição no lado direito do diálogo no campo de Atributo Nome.

6.Edite os Atributos e/ou o conteúdo das propriedades disponíveis.

7.Conforme necessário, adicione dados IFC personalizados ao projecto, usando o botão Nova...

Ver Criar Propriedade IFC Nova, Personalizada ou Classificação.

8.Na hierarquia em árvore, arraste e largue Entidades IFC para a pasta "Nova Relação".

Utilize o botão Apagar (X vermelho) para apagar uma Relação ou Atribuição.

Notas:

–Os tipos de Entidades podem ser arrastados para a nova Atribuição, em função do tipo de Atribuição. Pode, por exemplo, apenas agrupar IfcSpaces (Zonas ARCHICAD) em Zonas IFC; enquanto pode agrupar os IfcSpaces e as Zonas IFC já existentes num Ocupante de Espaço (IfcOccupant).

–Se o seu projecto utilizar a Extensão Modelador MEP, então os respectivos Sistemas MEP são capazes de executar o seguinte:

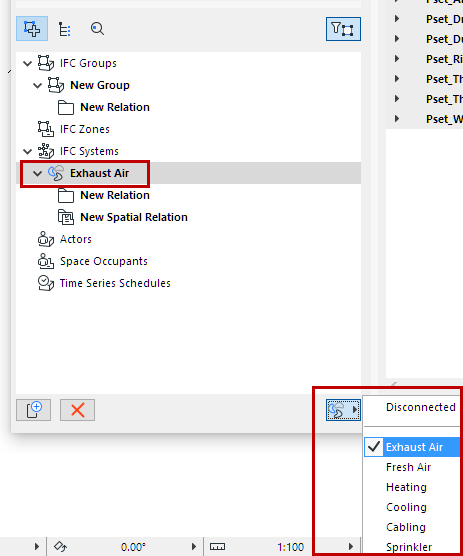

-Podem ser classificados como Sistemas IFC. Criar um Sistema IFC novo, vazio. Seleccione-o e depois clique no ícone MEP à direita (por baixo da lista Atribuição) e escolha o Sistema MEP pretendido a partir do menu drop-down. Todos os elementos do Sistema MEP seleccionado vão automaticamente ser adicionados da árvore para a pasta “Nova Relação”; o nome do sistema (Atributo de Nome) será igual ao Sistema MEP escolhido.

-Podem ser adicionados a um Sistema IFC existente. Seleccione um Sistema IFC existente na lista, depois escolha um Sistema MEP conforme descrito acima. Os Sistema IFC existente é renomeado de acordo com o Sistema MEP escolhido e todos os elementos desse Sistema MEP são adicionados aos conteúdos existentes do Sistema IFC. Em ambos os casos, o ícone do sistema muda para o ícone “hélice” MEP, indicando que o Sistema MEP está a ser usado. Para apagar elementos do Sistema MEP de um Sistema IFC, seleccione o item do sistema e escolha "Desligado" no menu pendente das opções do Sistema MEP.

–Encontra-se disponível uma (sub-)hierarquia de múltiplos níveis para atribuições Grupo IFC, Zona IFC e Sistema IFC. A sub-hierarquia pode ser definida facilmente:

-arraste e largue uma atribuição predefinida para uma pasta “Nova Relação” (ou relação denominada) existente da atribuição do mesmo tipo ou clique em Novo com a pasta “Nova Relação” (relação denominada) da atribuição “mãe” seleccionada, para definir uma nova atribuição “afiliada”

-uma atribuição principal movida para uma atribuição principal diferente torna-se uma "subordinada" dessa atribuição

-uma atribuição afiliada pode ser movida ou copiada para uma atribuição mãe diferente (para a copiar, prima Ctrl/Alt enquanto a arrasta)

-para tornar uma atribuição afiliada numa atribuição mãe, seleccione-a e arraste-a para fora da caixa de diálogo; vai aparecer na hierarquia como atribuição mãe

-Se necessário, defina um nome para a Nova Relação do lado direito do diálogo no campo Atributo de Nome.

Exemplos de Atribuições

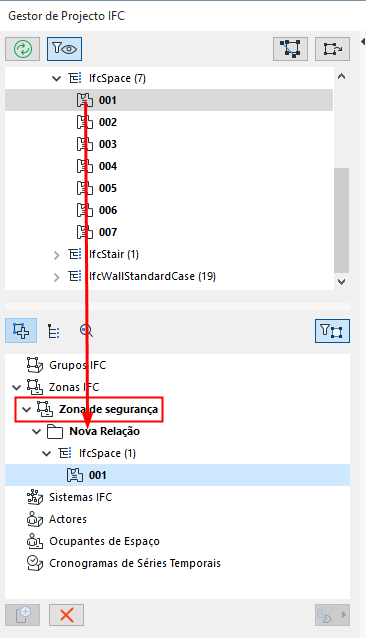

•Crie uma IfcZone denominada "Zona de Segurança" que vai agrupar todos os IfcSpaces do projecto que possuem uma função de segurança.

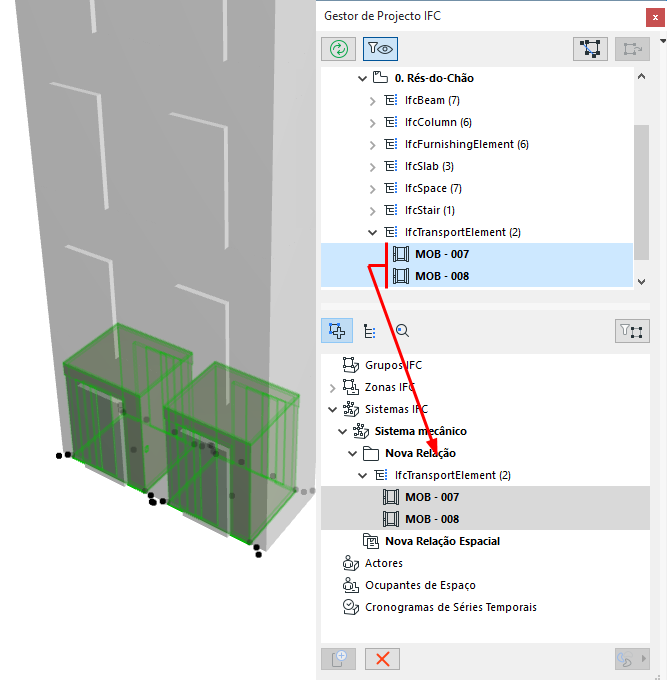

•Agrupe elevadores num sistema de circulação vertical, que pode ser um sistema afiliado de um sistema mecânico.

•Defina o arquitecto do projecto como o tipo de pessoa Actor (definir no Atributo "O Actor") que é responsável pelo projecto (a entidade atribuída é IfcProject).

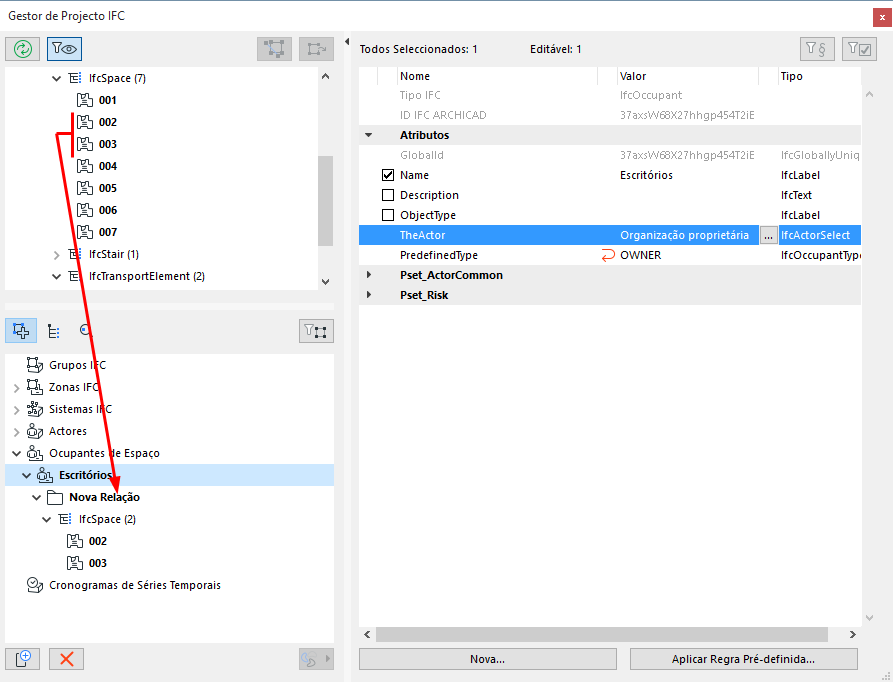

•Utilizando um novo Ocupante de Espaço, agrupe todos os IfcSpaces cujo proprietário seja uma Organização.

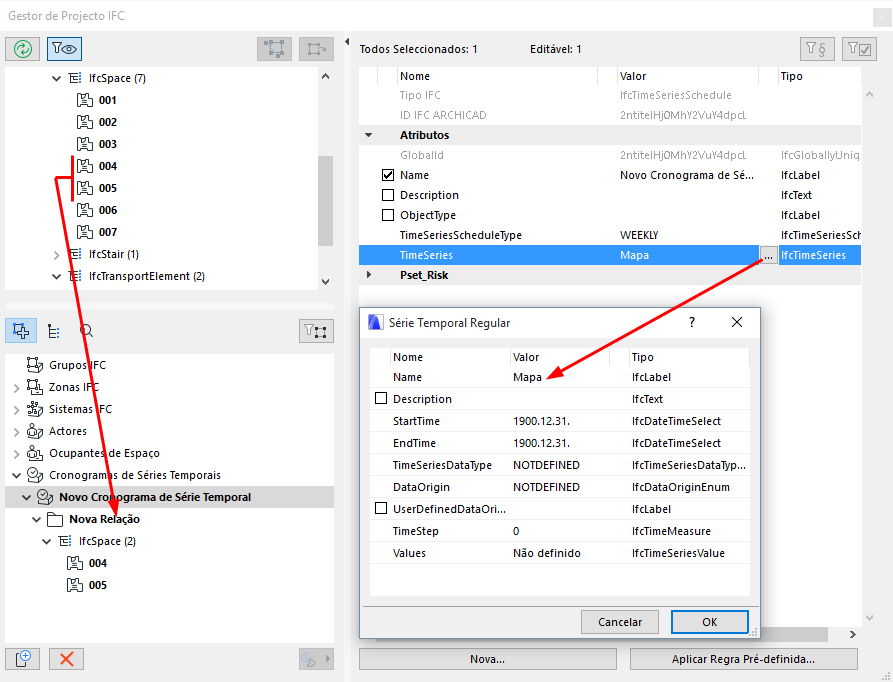

•Utilizando um novo Cronograma de Séries Temporais, defina uma atribuição de um mapa semanal (das horas em que a iluminação está ligada e desligada) a IfcSpaces.
