Mapeamento Tipo Exportação IFC
A partir deste diálogo de predefinições, clique em Mapear Tipos IFC para Exportação, para aceder às definições de mapeamento.
Quando se exporta um modelo para o formato IFC, é atribuído um Tipo IFC a cada um dos seus elementos.
Para uma definição mais pormenorizada, veja Tipo IFC.
Este diálogo define o modo de atribuição de um Tipo IFC a cada elemento ARCHICAD exportado. Existem dois métodos: por Tipo de Elemento ou por Classificação.
Nota: a predefinição do Mapeamento de Tipo para o Tradutor de Previsualização tem uma função adicional: definir a classificação de Tipo IFC por defeito para os elementos no projecto ARCHICAD actual.
Ver também Tradutor de Previsualização.
Mapeamento por Tipo de Elemento
Atribui automaticamente cada Tipo de Elemento ARCHICAD a um Tipo IFC básico por defeito, correspondendo à respectiva ferramenta ARCHICAD ou (para objectos GDL) ao seu Subtipo de Objecto.
Se escolher este método, não é necessário mapeamento manual adicional. Os restantes controlos do diálogo estão inactivos.
Ver para mais pormenores Mapeamento de Tipo de Elemento IFC Integrado para ARCHICAD.

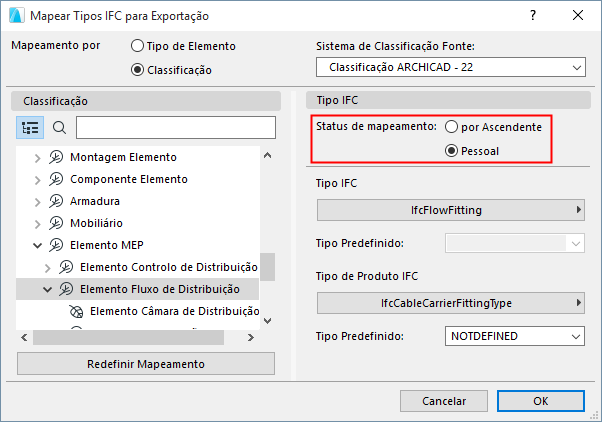

Mapeamento por Classificação
Faz o mapeamento de cada Classificação ARCHICAD para um Tipo IFC, Tipo de Produto e/ou Tipo Predefinido. Este método permite uma classificação de Tipo IFC flexível e detalhada, de acordo com normas IFC específicas.
Escolher um Sistema de Classificação (entre os definidos no projecto ARCHICAD) para visualizar a sua estrutura de classificação na árvore à esquerda.
As Classificações do Sistema seleccionado são, agora, listadas à esquerda. Seleccione cada um deles para fazer o respectivo mapeamento para um Tipo IFC (à direita), para ser atribuído a elementos ARCHICAD classificados na exportação.
Status de mapeamento por Ascendente
•Mapear a Classificação seleccionada para o mesmo Tipo IFC como a sua Classificação ascendente. Para estas Classificações, não tem de definir o Tipo IFC, pois ele vai ter automaticamente o mesmo que o seu ascendente.
Status de mapeamento: Pessoal
•Faz o mapeamento da Classificação para um Tipo IFC seleccionado por si. Isto permite-lhe conferir atribuições de Tipo IFC mais específicas a elementos exportados.
Se o Tipo IFC ou Tipo de Produto IFC escolhidos tiverem Tipos Predefinidos, também pode mapeá-los.
Redefinir Mapeamento
Clique neste botão para desfazer as definições de mapeamento feitas desde a abertura do diálogo.
