Caixa de Diálogo Agrupar DXF-DWG Model-Space

Para aceder a esta caixa de diálogo, utilize Ficheiro > Interoperabilidade > Agrupar, e indique o nome do ficheiro DXF ou DWG a agrupar. Na caixa de diálogo subsequente Opções Agrupar DXF-DWG, seleccione a primeira opção (Agrupar Conteúdo do Model Space) e clique OK.

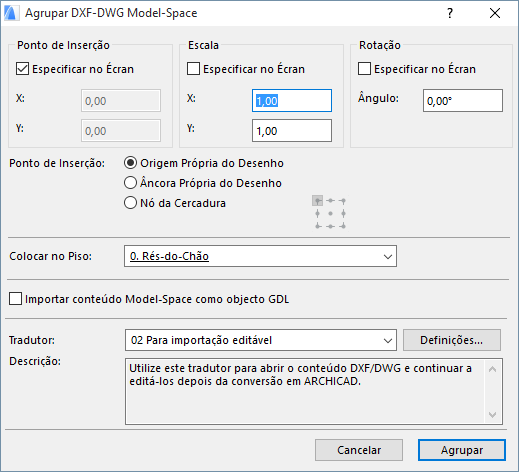

É aberta a caixa de diálogo Agrupar DXF-DWG Model-Space.

Utilize estes controlos para definir onde e como quer colocar o ficheiro na Planta ARCHICAD.

•Ponto de Inserção: nos campos X e Y, pode indicar as coordenadas exactas do canto inferior esquerdo do rectângulo de delimitação ou da Origem do Desenho. Em alternativa, pode marcar a opção Especificar no Ecrã para indicar estas coordenadas, através de um clique na Planta.

•Escala: especifique um factor de escala, nas direcções X e Y, ou marque a opção Especificar no Ecrã, para definir a escala no ecrã.

Nota: se definir factores de escala, a caixa de delimitação do desenho será redimensionada em conformidade. Senão, poderá alongar a caixa de delimitação, da mesma forma que alonga um objecto ARCHICAD. É possível indicar ou especificar valores positivos ou negativos para factores de escala. Especificando valores negativos, são conseguidos efeitos de simetria.

•Rotação: pode definir um ângulo, segundo o qual todo o desenho colocado é rodado sobre o seu ponto de inserção, ou, então, active a opção Especificar no Ecrã, para definir a rotação manualmente, no ecrã.

Nota: se especificar um ângulo de rotação, o desenho é rodado e depois colocado. Se não, pode rodar o rectângulo de delimitação, até indicar o valor, com um clique do rato ou edição de coordenadas.

Ponto de Âncora: utilize estes controlos para definir a partir de que ponto da caixa de delimitação é colocado o desenho.

•Origem Própria do Desenho: a Origem Global (coordenada 0;0) do desenho agrupado será localizada nas coordenadas especificadas no ecrã ou nesta caixa de diálogo.

•Âncora Própria do Desenho: o ponto âncora próprio do desenho agrupado (se existir), será localizado nas coordenadas especificadas.

•Nó da Cercadura: o ARCHICAD calcula o tamanho da caixa de delimitação do desenho agrupado. Pode seleccionar um dos 9 pontos principais desta caixa, e esse ponto do desenho será localizado nas coordenadas especificadas para a colocação.

Colocar no Piso: utilize esta lista para seleccionar o piso no qual colocar o desenho. Antes da colocação, o ARCHICAD passa para esse piso.

Importar conteúdo Model Space como Objecto GDL: assinale esta opção para importar o conteúdo do modelo como um Objecto GDL único.

Tradutor: este campo mostra o Tradutor DXF/DWG actualmente seleccionado, a ser utilizado na conversão do ficheiro AutoCAD. Depois, seleccione o comando Agrupar. Pode seleccionar qualquer um dos Tradutores disponíveis da lista pendente (o tradutor por defeito, “Para importação editável”, é geralmente apropriado).

Para modificar as Definições de Tradutor antes de Agrupar, clique primeiro em Definições para aceder aos controlos do Tradutor.

Para mais informações, veja Configurar Tradução DXF-DWG.

Descrição: este campo apresenta uma curta descrição do Tradutor seleccionado, para que possa decidir se corresponde às suas necessidades.
