Opções de Importação para Elementos em Paper Space

Para aceder a esta caixa de diálogo, utilize Ficheiro > Interoperabilidade > Agrupar, e indique o nome do ficheiro DXF ou DWG a agrupar. Na caixa de diálogo Agrupar DXF-DWG, seleccione a segunda opção (Anexar Paper Spaces a Livro de Layouts), e clique em Opções de Anexação.

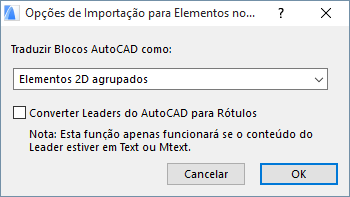

Aparece a caixa de diálogo Opções de Importação para Elementos em Paper Space.


Traduzir Blocos AutoCAD como: Tal como na secção Opções Abrir da caixa de diálogo Configurar Tradução, existem três opções:

•Elementos 2D

•Elementos 2D agrupados

•Items da Biblioteca

Para mais informações, veja Opções Abrir (Configurar Tradução DXF/DWG).

Converter Leaders AutoCAD em Rótulos: marque esta opção se quiser que esta conversão seja efectuada durante o processo Agrupar.

Se não marcar esta opção, os Leaders AutoCAD serão convertidos em elementos simples ARCHICAD 2D. Esta caixa de verificação estará indisponível (estará a cinzento) se a Extensão ARCHICAD que permite esta funcionalidade não estiver carregada.

Esta caixa de verificação também está disponível no Diálogo Configurar Tradução, na secção Personalizar Funções > Abrir Extras.

Clique em OK para aceitar as alterações que realizou nesta caixa de diálogo, ou Cancelar para manter as definições tal como estavam.

Se o Paper Space for agrupado, as definições do Paper Space serão convertidas em Layouts do Livro de Layouts do ARCHICAD. Será também criado um novo Layout Mestre, caso o desenho DXF-DWG contenha definições de tamanho de Paper Space, que já não estejam disponíveis no Projecto.

O conteúdo de Viewports dentro do ficheiro DXF-DWG será convertido em Desenhos quando agrupado no ARCHICAD. Estes Desenhos serão colocados na Folha apropriada, de acordo com a respectiva definição de Viewport no AutoCAD. Estes Desenhos não são entidades editáveis; e aparecem no Gestor de Desenhos do ARCHICAD, no estado “embutido”.


Se os elementos foram desenhados no Paper Space do ficheiro DXF-DWG, serão convertidos em elementos ARCHICAD e serão colocados directamente no Layout a que pertençam.
