Opções de Visualização do Modelo para Elementos Construtivos

Opções de Elemento de Construção

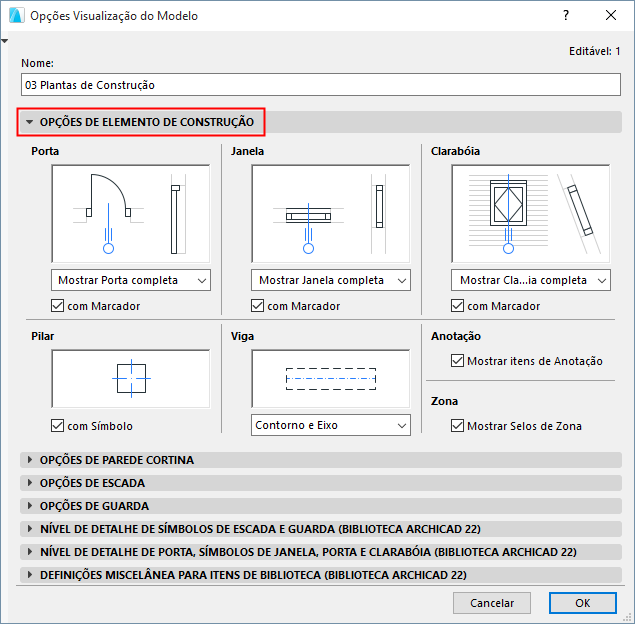

Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.

Para mais informações, veja Opções de Visualização do Modelo.

Utilize os controlos para determinar as opções de visualização de modelo para determinados Elementos de Construção (itens de Portas, Janelas, Clarabóias, Pilares, Vigas e Anotação), assim com Selos Zona.

Uma janela de previsualização, junto a cada grupo de controlos, permite visualizar o resultado.

Nota: estas opções são independentes das Opções de Visualização no Ecrã.

Opções de Porta/Opções de Janela

Defina estas opções em separado para Portas e Janelas.

•Mostrar nas Plantas: portas/janelas será apresentada com o símbolo apropriado na Planta e em janelas tipo Secção.

com Marcadores: assinale esta caixa para visualizar portas/janelas com Marcadores (se atribuídos na caixa de diálogo Definições.)

•Mostrar Apenas o Vão: a localização das portas/janelas (mas não as próprias portas/janelas) será indicada por aberturas nas paredes, em ambas as vistas Planta e Corte.

com Contornos: estas aberturas incluirão os contornos na parede.

•Esconder nas Plantas: as portas/janelas e as aberturas colocadas não serão visualizadas na Planta. (Em vistas tipo Secção, as aberturas só serão visualizadas.)

Opções Clarabóia

•Mostrar nas Plantas: as Clarabóias serão visualizadas na Planta e em vistas do tipo Secção, de acordo com as preferências de Visualização em Planta da Cobertura ou Membrana anfitriã.

com Marcadores: assinale esta caixa para visualizar Clarabóias com os seus marcadores (se algum Marcador estiver atribuído na caixa de diálogo Definições de Clarabóia.)

•Mostrar Apenas o Vão: a localização das Clarabóias (mas não as próprias clarabóias) será indicada por uma abertura na Cobertura/Membrana, em ambas as vistas Planta e Corte.

•Esconder nas Plantas: as Clarabóias ou as aberturas de Clarabóias não serão visualizadas na Planta. (Em vistas tipo Secção, as aberturas só serão visualizadas.)

Opções de Pilar

Mostrar Símbolo de Pilar: Marque esta opção para visualizar o símbolo escolhido nas Definições de Pilar (painel Planta e Secção > Símbolo em Planta) para cada Pilar.

Opções de Viga

•Viga Completa

•Eixo de Referência

•Linha de Contorno

Opções de Anotação

•Mostrar itens de Anotação: assinale esta caixa para mostrar Itens de Anotação no seu projecto.

Opções de Zona

•Mostrar Selo de Zona: seleccione esta caixa para visualizar Selos de Zona no seu projecto.
