Esta caixa de diálogo abre caso:
•utilize Ficheiro > Conteúdo Externo > Anexar XREF
•clique em "Anexar" a partir da caixa de diálogo Gerir XREF. (Ficheiro > Conteúdo Externo > Gestor Xref.)
Nome XREF: especifique o nome do ficheiro a ser anexado como referência externa.
•Utilize a opção Procurar para o seleccionar a partir de uma caixa de diálogo de selecção de ficheiros.
•Em alternativa, seleccione a partir da lista pop-up de ficheiros anexados, se quiser colocar outra cópia de um ficheiro no Projecto.
Caminho: mostra o caminho exacto do ficheiro seleccionado.
Referência Tipo: seleccione uma das opções, para verificar como são geridas as XREFs aninhadas.
Nota: o aninhamento ocorre, quando carrega como referência externa um ficheiro, que contém referências externas a outros ficheiros.
Anexo: todos os níveis de aninhamento são visualizados no Projecto.
Capa: as XREFs aninhadas do ficheiro não serão visíveis no Projecto.

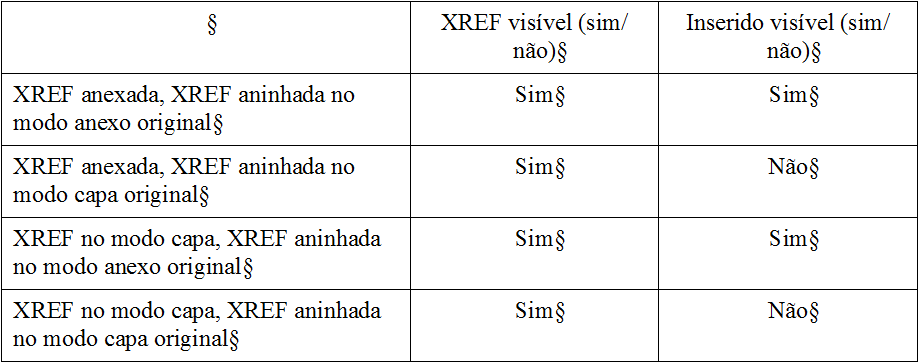

A tabela seguinte mostra o que acontece, quando anexa ficheiros DWG que contêm XREFs anexadas.
Exemplos:
1.Um ficheiro DWG chamado BASE.DWG, que tem uma XREF anexada, chamada COMUM.DWG, é anexado ao Projecto ARCHICAD. Ambos os ficheiros serão visíveis na Planta.
2.Um ficheiro DWG chamado BASE.DWG, que tem uma XREF no modo Capa, chamada COMUM.DWG, é anexado ao Projecto ARCHICAD. BASE.DWG será visível na Planta, mas COMUM.DWG não será visível.
3.Um ficheiro DWG chamado BASE.DWG, que tem uma XREF anexada, chamada COMUM.DWG, é anexado no modo Capa ao Projecto ARCHICAD. Ambos os ficheiros serão visíveis na Planta.
4.Um ficheiro DWG chamado BASE.DWG, que tem uma XREF no modo Capa, chamada COMUM.DWG, é anexado no modo Capa ao Projecto ARCHICAD. BASE.DWG será visível na Planta, mas COMUM.DWG não será visível.
Parâmetros de Colocação: utilize estes controlos para definir onde e como quer colocar a XREF na Planta do Projecto ARCHICAD.
•Ponto de Inserção: nos campos X e Y, pode indicar as coordenadas exactas do canto inferior esquerdo do rectângulo de delimitação ou da Origem do Desenho. Em alternativa, pode marcar a opção Especificar no Ecrã para indicar estas coordenadas, através de um clique na Planta.
•Escala: especifique um factor de escala, nas direcções X e Y, ou marque a opção Especificar no Ecrã, para definir a escala no ecrã.
Nota: se definir factores de escala, a caixa de delimitação da XREF será redimensionada em conformidade. Senão, poderá alongar a caixa de delimitação, da mesma forma que alonga um objecto ARCHICAD. É possível indicar ou especificar valores positivos ou negativos para factores de escala. Especificando valores negativos, são conseguidos efeitos de simetria.
•Rotação: é possível definir um ângulo, segundo o qual toda a XREF colocada é rodada sobre o seu ponto de inserção, ou active a opção Especificar no Ecrã, para definir a rotação manualmente, no ecrã.
Nota: se especificar um ângulo de rotação, a XREF é rodada e depois desenhada. Se não, pode rodar o rectângulo de delimitação, até indicar o valor, com um clique do rato ou edição de coordenadas.
Ponto de Âncora: utilize estes controlos para definir a partir de que ponto da XREF é colocado o desenho.
•Origem Própria do Desenho: a Origem Global (coordenada 0;0) da XREF anexada será localizada nas coordenadas especificadas no ecrã ou nesta caixa de diálogo.
•Âncora Própria do Desenho: o ponto âncora próprio da XREF anexada (se existir), será localizado nas coordenadas especificadas.
•Nó da Cercadura: o ARCHICAD calcula o tamanho da caixa de delimitação da XREF anexada. Pode seleccionar um dos 9 pontos principais desta caixa, e esse ponto da XREF será localizado nas coordenadas especificadas para a colocação.
Colocar no Piso: utilize esta lista para seleccionar o piso no qual colocar a XREF. Antes da colocação, o ARCHICAD passa para esse piso.
Tradutor: este campo mostra o Tradutor DXF/DWG actualmente seleccionado, a ser utilizado na conversão do ficheiro AutoCAD. Pode seleccionar qualquer um dos Tradutores disponíveis na lista. O botão Definições abre a caixa de diálogo de configuração, na qual pode fazer alterações as Definições do Tradutor, antes de anexar a XREF.
Para mais informações, veja Configurar Tradução DXF-DWG.
Descrição: este campo apresenta uma curta descrição do Tradutor seleccionado, para que possa decidir se corresponde às suas necessidades.
Anexar: clique nesta opção para executar a operação de anexação.
Nota: quando anexa um ficheiro de referência externo a um Projecto ARCHICAD, será criado um vegetal. Os nomes dos vegetais resultantes terão o seguinte formato:
‘XREF_NOME | NOME_VEGETAL’.
Por exemplo, o vegetal PEN_56 de um ficheiro DWG, que foi anexado ao Projecto com a XREF denominada 3D_STUFF, passa a ser o Vegetal 3D_STUFF|PEN_56.
