Canetas & Cores (Configurar Tradução DXF/DWG)
Estas são opções da caixa de diálogo Configuração da Tradução DXF/DWG.
Ver Configurar Tradução DXF-DWG.
As Cores de Canetas ARCHICAD são configuráveis, mas as associações de cores e números de caneta do AutoCAD não podem ser modificadas.
É possível converter as Canetas ARCHICAD em Cores AutoCAD, procurando a melhor correspondência de cor, ou definindo um dicionário de conversão.
Para converter a partir dos números de índice das canetas, utilize o tradutor de origem denominado “Keep Pen Index Number.” (Seleccione-o a partir da lista pop-up, no topo da caixa de diálogo Configurar Tradução DXF-DWG.)
A criação, edição e eliminação de itens no dicionário de conversão de canetas-cores é semelhante à conversão de nomes de Vegetais.
As diferenças são:
•Em ambos os lados se lida com índices de canetas/cores.
•Existe um controlo de selecção de canetas standard do ARCHICAD junto ao campo de edição do índice de canetas ARCHICAD.
•Existe um controlo personalizado para seleccionar cores AutoCAD (as cores AutoCAD não podem ser alterados).
•É possível, inclusivamente, seleccionar as cores simbólicas do AutoCAD, chamadas BYLAYER e BYBLOCK (aparecem como 0 e 256 no campo de edição e no item do dicionário).
•Existe um parâmetro de espessura de canetas. Quando carrega algum item utilizando esta opção, a caneta ARCHICAD em questão terá a espessura aqui prescrita, em vez dos 0,18 mm convencionais.
A palete de cores da Caneta de Fundo de Tramas tem uma opção de Caneta de Fundo da Janela: a cor de caneta com o símbolo produz uma cor de fundo de trama (com o número -1) idêntica à cor de fundo da Janela actual.
Se a caneta de fundo estiver definida como fundo da janela (-1), quaisquer tramas do fundo (cujo primeiro plano seja 0%) serão convertidas numa AutoCAD Wipeout.
Se a cor de fundo da trama de um objecto tipo Fragmento estiver associada à cor de fundo da Janela (-1), o Fragmento será visualizado correctamente, quando a cor de fundo mudar. Quando o Fragmento for convertido para AutoCAD, o respectivo fundo é transformado numa AutoCAD Wipeout (WPOut) sem moldura, e será visualizado correctamente.
Nota: se estiver a utilizar de uma versão AutoCAD anterior ao AutoCAD 2004, a Wipeout está disponível como parte das “Express Tools.” A Wipeout está integrada no AutoCAD 2004.
No AutoCAD 2004 e versões posteriores, é possível criar cores de canetas, que não sejam especificadas pelo número de índice da caneta, mas sim por valores RGB (red, green, blue). Nestas versões, o índice destas novas canetas é de 256 ou superior.
Todas as canetas AutoCAD com um número de índice de 256, ou superior, serão alteradas para 255 no ARCHICAD. Uma nota na caixa de diálogo refere esta situação.
Procurando pelo melhor jogo de cor
•Quando abre um ficheiro DXF/DWG, a tabela de cores do ARCHICAD é definida conforme as cores do AutoCAD. Os números das canetas serão iguais aos índices de cores do AutoCAD no ficheiro DXF/DWG.
•Quando efectua qualquer outra operação, na qual as canetas não devam ser alteradas (Agrupar, Anexar XREF, Abrir Objecto, etc.), todas as cores AutoCAD serão transformadas na caneta ARCHICAD com os componentes de cor (RGB) mais aproximados.
•Quando efectua qualquer operação de gravação, cada caneta ARCHICAD será transformada na cor AutoCAD com os componentes de cor (RGB) mais aproximados.
Nota: uma conversão recíproca não resulta necessariamente nas mesmas cores do original. Por exemplo, se a caneta 25 do ARCHICAD encontrar correspondência na cor AutoCAD 236, é possível que a cor AutoCAD 236 encontre correspondência na caneta ARCHICAD 32, e não na 25. As cores pastel acinzentadas transformam-se sempre em cinzas claro puros.
Se o ficheiro ARCHICAD for gravado no formato AutoCAD 2004 ou posterior, existem duas opções para corresponder as canetas ARCHICAD e AutoCAD. A primeira opção é ‘A melhor cor Standard AutoCAD correspondente’. Se esta opção for seleccionada, o programa procura na tabela de cores AutoCAD a cor que melhor corresponda à caneta ARCHICAD e associa ambas. A segunda opção é ‘Cor RGB caso não exista cor Standard AutoCAD correspondente’. Se esta opção for seleccionada, o programa procura na tabela de cores AutoCAD uma correspondência exacta, tal como na opção anterior. Mas, no caso de não a encontrar, grava o valor RGB da Caneta ARCHICAD e atribui-lhe um número de índice de caneta de 256, ou superior, no desenho AutoCAD.
Configurar todas as Cores e Espessuras de Linha dos Elementos para BYLAYER
•Esta opção é utilizada ao gravar ficheiros. Anula a definição de Converter Canetas ARCHICAD para Cores AutoCAD configurando durante a gravação, mas não ao abrir ficheiros.
•Se a opção for activada, todas as entidades guardadas terão a cor BYLAYER. Quando o utilizador AutoCAD altera a cor associada a um vegetal, todos os elementos nesse vegetal mudarão de cor.
Não exportar espessuras de Canetas ARCHICAD
•Com esta opção activa, as espessuras das Canetas ARCHICAD não serão exportadas para o desenho AutoCAD resultante.

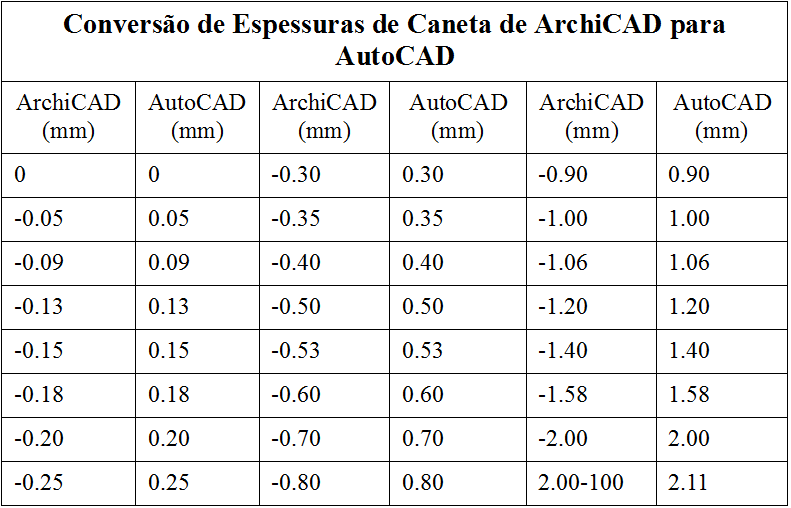

A tabela seguinte mostra como as espessuras de Caneta ARCHICAD são convertidas em espessuras de Caneta AutoCAD, se esta opção não for activada, e se as espessuras forem exportadas.
Os pares Caneta ARCHICAD-Cor AutoCAD definidos no dicionário de conversão de Canetas-Cores têm precedência sobre os métodos de conversão automática definidos em Converter Canetas ARCHICAD para Cores AutoCAD configurando, em Métodos.
