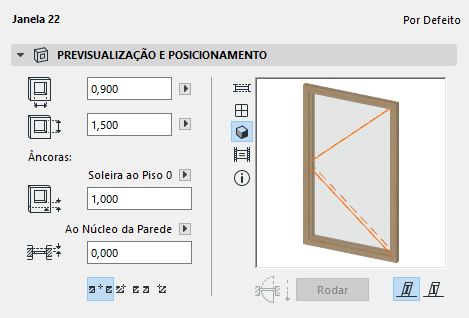

Painel Previsualização e Posicionamento

Utilize os campos para introduzir os valores que se seguem para Porta/Janela:

Largura: introduza a Largura das aberturas aqui.

Altura: introduza a Altura da abertura aqui.

Nota: estes valores de Espessura/Altura são os valores de Tamanho Nominal da janela, que podem também ser introduzidos em Tamanhos Nominais e Tolerância do Painel da Interface Gráfica.

Valor Peitoril/Padieira: introduza a altura da Soleira/Peitoril ou Padieira da Porta ou Janela a partir do ponto de referência escolhido.

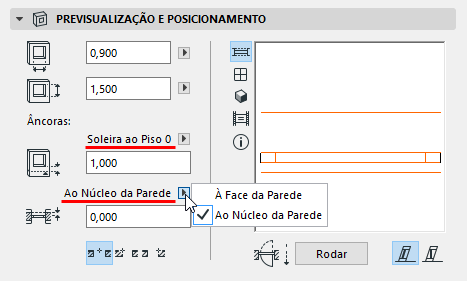

Defina o ponto de referência para o peitoril/soleira/padieira, escolhendo a partir do pop-up acima do campo de valor:

Ver também Alturas de Soleira/Peitoril ou Padieira.

Profundidade: Introduza a profundidade da Face do Vão da Porta/Janela, se existir.

Insira um Ponto de Âncora da face do vão na face da Parede ou no núcleo da Parede (a camada de núcleo mais próxima, se existirem diversas camadas de núcleo). Isto é relevante no caso de estar a usar uma Parede composta.

Ver também Ponto de Âncora de Face do Vão.

Nota: o valor Face do Vão, no painel Previsualização e Posicionamento, é o mesmo valor de Profundidade da Face de Vão na página de separador Face de Vão do painel Definições à Medida de Definições de Porta/Janela.

Área de Previsualização

Ver também Opções de Previsualização.

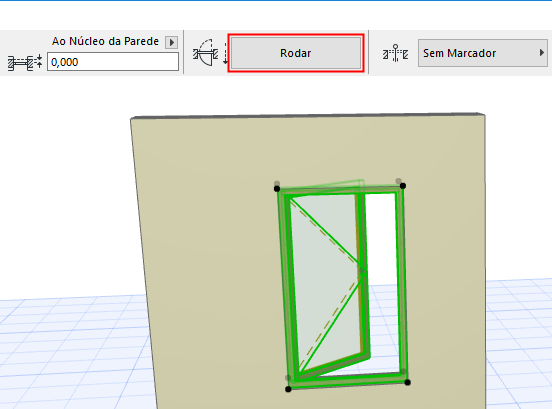

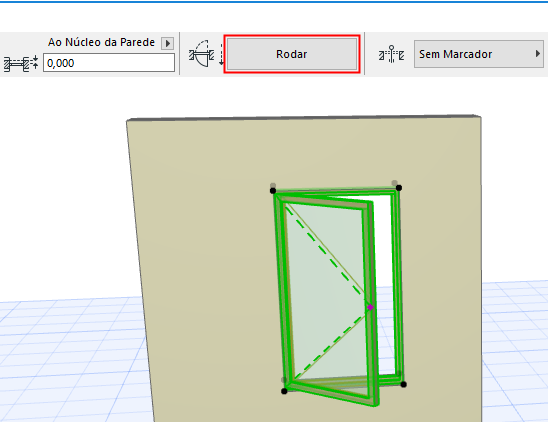

O botão Rodar comuta a direcção de abertura de uma porta/janela seleccionada de um lado para o outro, mantendo a moldura no lugar. (Este botão encontra-se também disponível na Caixa de Informações).

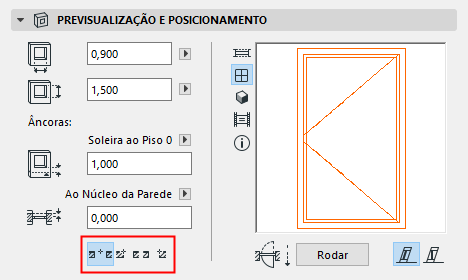

Ponto de Inserção: Este controlo afecta o método utilizado para colocar uma nova Porta/Janela. Escolha Lado ou Centro como seu método de geometria preferido para colocar a Porta/Janela.

Ao colocar a abertura numa Parede, pode alterar Métodos de Geometria enquanto trabalha (use o comando Ponto de Âncora na Caixa de Informações ou o respectivo atalho.)

Ver também Colocar Portas e Janelas.

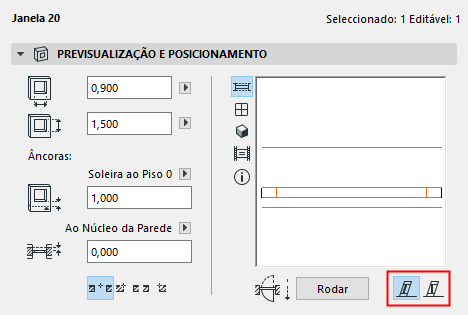

Plano de Abertura: esta opção é relevante se a sua Porta/Janela estiver colocada numa parede inclinada.

•Associado à Parede: o plano da Janela/Porta segue o plano da parede.

•Vertical: a Janela/Porta é colocada na vertical, independentemente do plano da parede em que está colocada.

Para mais informações, veja Definir o Plano da Porta/Janela em Paredes Inclinadas.
