Инструмент Навесная Стена был существенно переработан для удовлетворения потребностей средних и крупных архитектурных компаний. Теперь этот инструмент стал значительно удобнее в использовании.
Были улучшены методы построения элементов, повысилась гибкость настройки схем, кроме того, появились новые компоненты и библиотечные элементы.
Упрощенное создание Специальных Образцов Навесных Стен

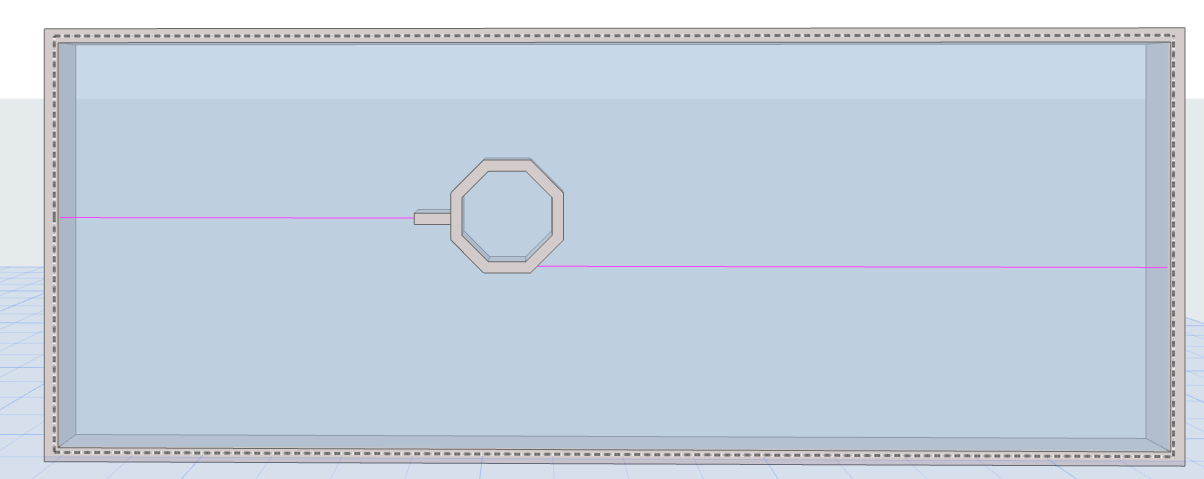

•Проектирование Навесной Стены можно начать с создания пустого Образца (доступен в качестве Избранного Параметра) в Режиме Редактирования. Затем в этот образец можно добавить Рамы в окне Разреза/Фасада, Плана Этажа или в 3D. При этом временные сегменты Рам создаются и удаляются автоматически.

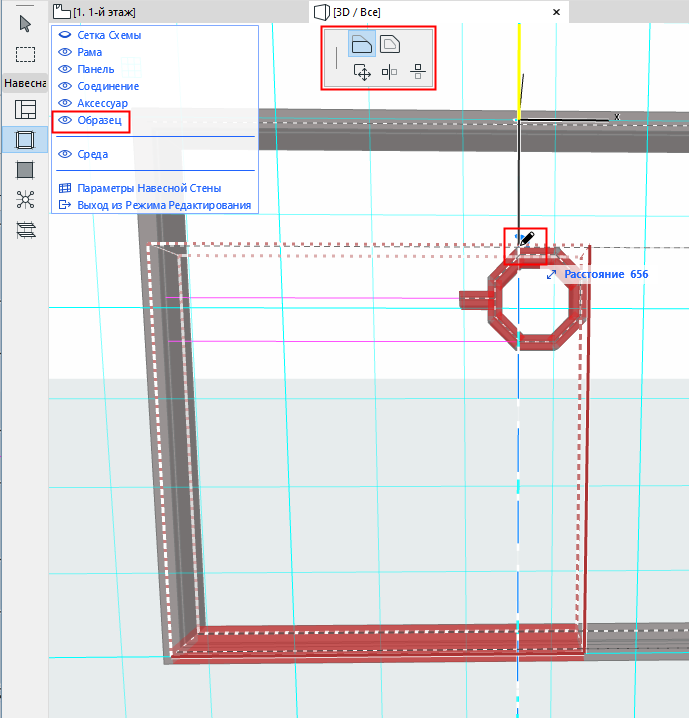

•Отображение Габаритного Прямоугольника Образца. Можно перемещать Габаритный прямоугольник Образца и изменять его размеры для точной настройки схемы Навесной Стены. Элементы, расположенные в пределах Габаритного прямоугольника, моментально тиражируются по всей поверхности Навесной Стены.

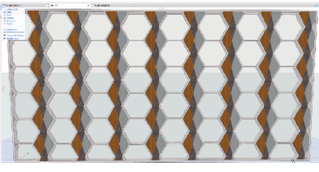

•Можно выполнить детальную настройку Образца на уровне рам и панелей, а затем применить эти параметры для всей Навесной Стены (или ее отдельного сегмента).

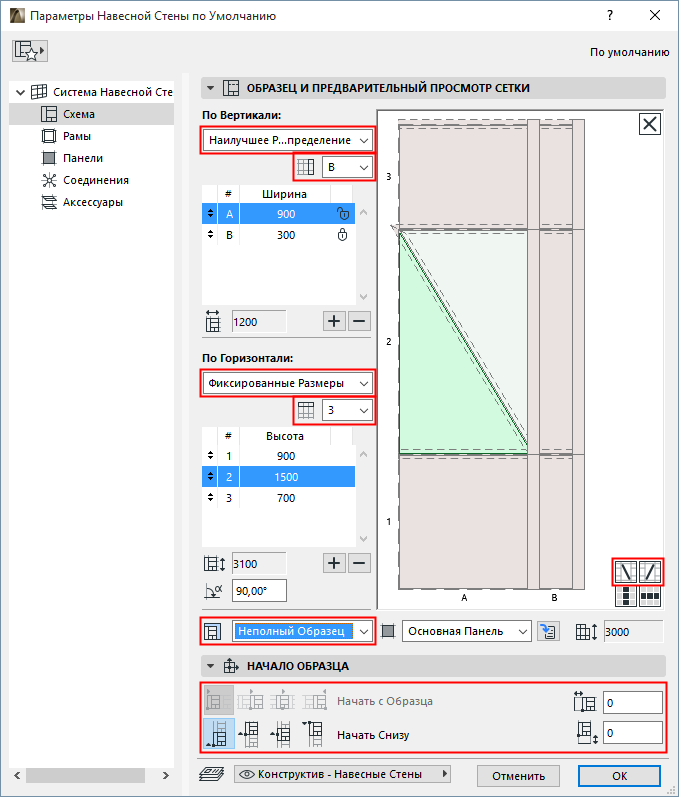

Гибкая настройка Образца
Параметры Навесных Стен стали более интуитивно понятными:
•Для горизонтальных и вертикальных рядов сетки Навесной Стены можно по отдельности применять варианты Фиксированных Размеров, Количества Частей или Наилучшего Распределения.
•Можно выбрать горизонтальный или вертикальный ряд для размещения в конце образца.
•Используя Фиксированные Размеры образца, можно выбрать способ заполнения "обрезанной" части сегмента Навесной Стены.
•Начало Образца можно смещать в обоих направлениях.
•Обратная графическая связь упрощает создание целых горизонтальных и вертикальных рядов панелей в процессе построения и редактирования Навесных Стен.
•Объединять и разделять панели, а также удалять рамы и панели можно на уровне Образца.
•На уровне Образца можно создавать рамы, пересекающие ячейки сетки по диагонали (по одной раме для каждой ячейки). Примеры использования диагональных рам присутствуют в Избранных Параметрах Навесных Стен.

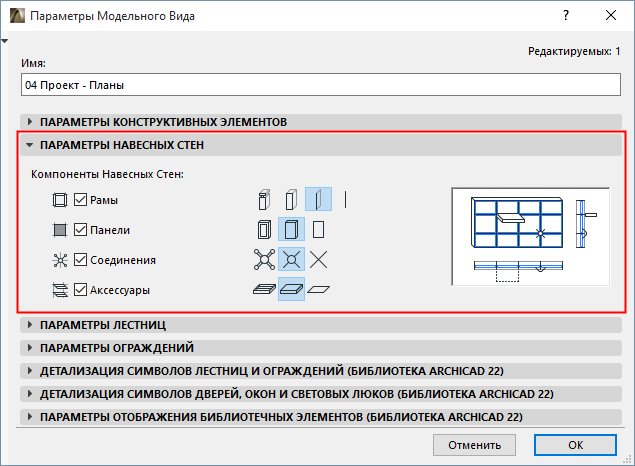

Настройка 2D-детализации на уровне Параметров Модельного Вида
•Можно настроить уровень детализации для каждого Типа Компонента Навесных Стен. Например, рамы Навесных Стен могут отображаться с использованием прямоугольного сечения (упрощенно), а для панелей можно применить показ только одной плоскости (схематично). Можно также настроить детальный показ всех компонентов, выбрав упрощенное отображение только для аксессуаров Навесных Стен.
•Линии Открывания панелей Дверей и Окон отображаются и при Схематичном уровне детализации.
Навесная Стена при Полной Детализации
Детализированное отображение Рам/Панелей с упрощенным показом Аксессуаров
Схематичное отображение Навесной Стены (План Этажа)
Схематичное отображение Навесной Стены (3D/Фасад)
Обновленные Компоненты Навесных Стен
•Можно создавать любое количество Классов Рам и Панелей.
•Любые Классы можно использовать на уровне Образца.
•Команда Нанесения Выносных Надписей для Компонентов (ранее назвавшаяся Нанесением Выносных Надписей для Элементов Навесной Стены) позволяет создавать Выноски Классов рам и панелей.
•Строительные Материалы, ранее применявшиеся на уровне Системы, теперь можно настраивать на уровне Рам и Панелей.

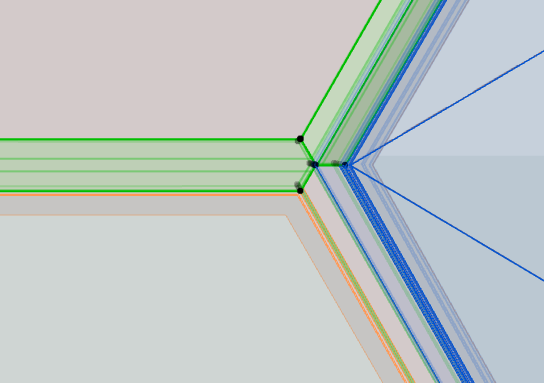

Интеллектуальные Пересечения Рам
Соединения трех или большего количества рам с равным приоритетом пересечения (например, в Треугольных или Шестиугольных Образцах) создаются автоматически с правильной геометрией.

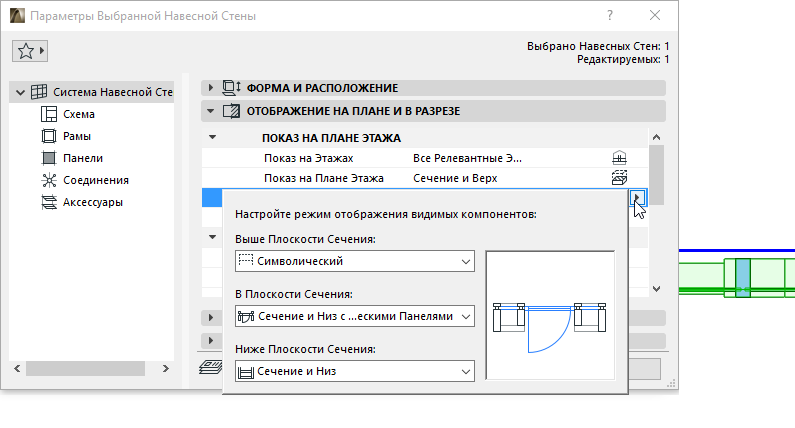

Настраиваемое 2D-отображение (Гибридный Режим на Плане Этажа)
•На Плане Этажа можно использовать Гибридную Проекцию вместо показа только символов или только проекций компонентов Навесной Стены.
•Новый режим показа Сечений. Этот режим сочетает показ Сечения и Низа с показом Символических Панелей (аналогично Символическому показу Дверей и Окон в стенах).
•Отдельные элементы управления для показа видимых элементов, элементов в сечении и проецируемых элементов. Например, для Навесной Стены можно настроить показ "Сечения и Низа" ниже плоскости сечения, "Символический" показ выше плоскости сечения и "Сечение и Низ с Символическими Панелями" для элементов в сечении.
•Библиотечные элементы Навесных Стен (рамы, панели, двери, окна и аксессуары) были переработаны и дополнены параметрами Уровня Детализации.
Новые GDL-объекты Навесных Стен
•Уровень детализации панелей Дверей и Окон Навесных Стен значительно приблизился к уровню детализации объектов обычных дверей и окон.
•Теперь в Дверях и Окнах Навесных Стен используются Строительные Материалы (вместо Штриховок Сечений/Перьев Сечений /Покрытий).
•Новый объект Многоугольного Окна. Распашные Окна можно создавать в любых многоугольниках Панелей (треугольных, шестиугольных, восьмиугольных и т.д.).
•Новые Профилированные Рамы. Для создания Рам и Насадок можно использовать Профили (настраиваемые в Менеджере Профилей).
•Новая Панель с Профилированными Торцами. Для создания торцов Панелей можно использовать Профили (настраиваемые в Менеджере Профилей). Можно также применять многослойное заполнение панелей.

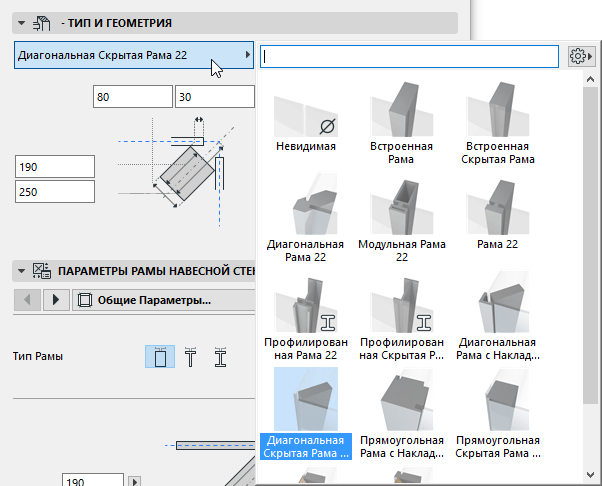

•Угловые Рамы: было добавлено 6 новых типов угловых рам.
