Редактирование Наклонных Стен и Колонн
Команды Локальных Панелей, отображаемых в 3D и в окнах Разрезов/Фасадов, позволяют изменять размеры наклонных стен и колонн, включая угол их наклона. (Колонны могут быть изменены и в окне Плана Этажа.)
В 3D-окне можно:

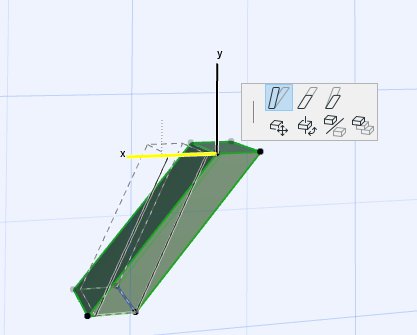

•Изменить наклон вертикальной стены/колонны или угол наклонна стены/колонны, выбрав угловую вершину стены или центральную точку верхней плоскости колонны и переместив ее по горизонтали. (Используйте команду Локальной Панели Изменение Угла.)
Примечание: Вы не сможете наклонить стену, линия привязки которой располагается по центру.

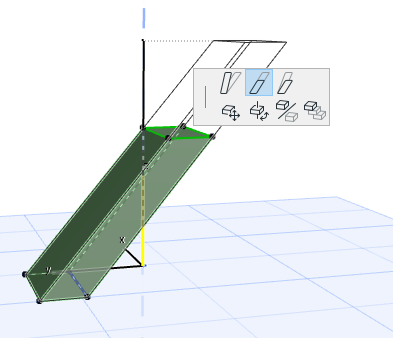

•Изменить размеры наклонной стены/колонны перемещением ее верхнего или нижнего ребра вверх или вниз в плоскости наклона стены/колонны (используйте команду Локальной Панели Изменение размера наклонной высоты для стен или Изменение высоты при фиксированном угле для колонн.)

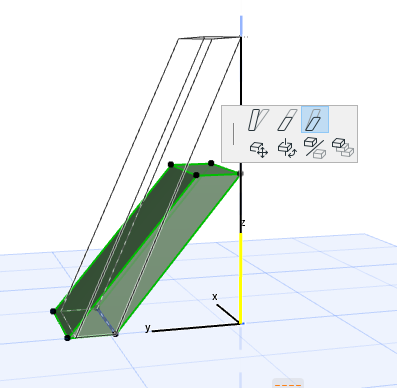

•Изменить размеры наклонной стены/колонны вертикально. (Используйте команду Локальной Панели Изменение Размера высоты.) В результате изменения высоты стены ее толщина остается прежней, однако угол наклона изменяется соответствующим образом.
В окнах Разрезов/Фасадов можно использовать те же функции. (Изменение угла наклона возможно только если линия привязки стены располагается перпендикулярно линии сечения.) (В этом случае поле "Расстояние" в Табло Слежения позволяет редактировать наклон стены с помощью ее смещения, то есть значения Расстояния.)
Редактирование Стен с Двумя Наклонными Поверхностями

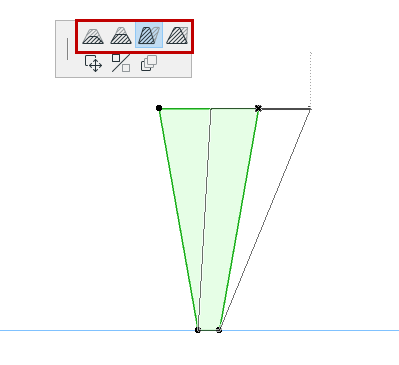

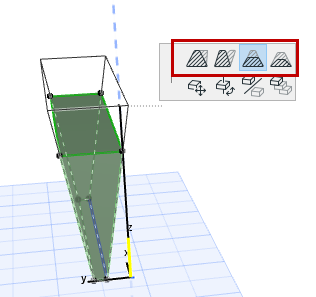

Существует четыре способа редактирования в 3D или в Разрезе стен с двумя наклонными поверхностями:
Редактирование Наклонных Колонн

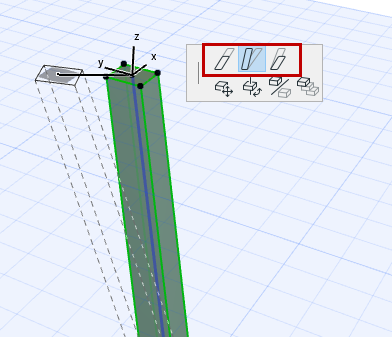

Вы можете графически изменять угол наклона колонн на Плане Этажа, а также в 3D-окне.
