Изменение Длины Балок
1.Выберите Балку на Плане Этажа или в 3D-окне.
Примечание: В окне Разреза размеры Балки можно изменить только в том случае, если линия привязки Балки располагается перпендикулярно линии сечения.

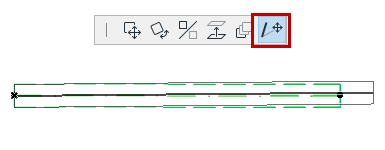

2.Щелкните на вершине элемента, чтобы вызвать Локальную Панель. Выберите соответствующую пиктограмму изменения размера:
3.Щелчком мыши укажите новое расположение конечной точки.
Вы также можете воспользоваться командой Редактор > Изменить Форму > Изменить Размеры.

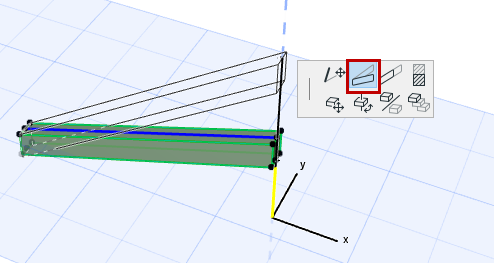

Изменение Угла Наклона Балки
1.Выберите балку в окне Плана Этажа или в 3D-окне.
2.Воспользуйтесь командой Изменения Угла, присутствующей в Локальной Панели.
3.Графически отредактируйте балку.
Для искривления или выпрямления балки:
См. Искривление/Выпрямление Стороны Элемента.
Примечание: Наклонная балка не может быть искривлена.
Для изменения длины криволинейной балки:
