Типы Забежных Ступеней для Забежных Областей с Равными Ступенями

Выражение "Равные Ступени" означает, что ступени прямых маршей и забежных областей равны между собой.

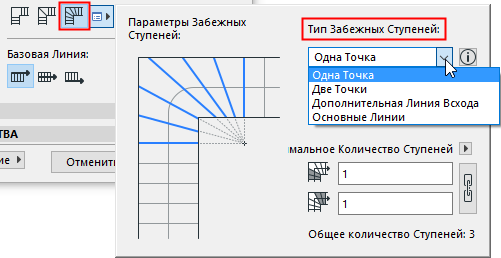

Откройте панель Формы и Расположения  в диалоге Параметров Лестницы.

Выберите из выпадающего меню один из четырех Типов Забежных Ступеней: Одна Точка, Две Точки, Основные Линии или Дополнительная Линия Всхода.

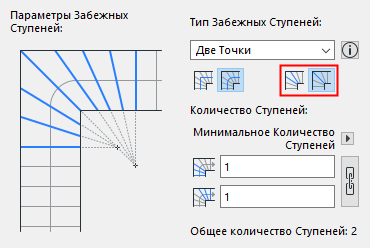

Выберите размещение Проступи или Подступенка в Центре забежной области:

Забежная Область с Равными Ступенями: создание в Центре Проступи или Подступенка

Все типы кроме варианта "Одна Точка" могут содержать в центре забежной области Проступь или Подступенок.

Ниже приведено описание каждого способа разбивки забежной области:

Забежная Область с Одной Точкой

Забежная Область с Двумя Точками - Подступенок Посередине

Забежная Область с Двумя Точками - Проступь Посередине

Забежная Область с Основными Линиями - Подступенок Посередине

Забежная Область с Основными Линиями - Проступь Посередине

Забежная Область с Дополнительной Линией Всхода - Подступенок Посередине

Забежная Область с Дополнительной Линией Всхода - Проступь Посередине

Забежная Область с Одной Точкой

1.Равная глубина ступеней измеряется по линии всхода начиная с низа лестницы. Ближайшая к точке поворота проступь является Центральной Проступью Забежной Области.

2.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

3.Центральная точка Забежной Области определяется в результате продления Начальной и Конечной линий до места их взаимного пересечения.

4.Равные отрезки откладываются на линии всхода, а затем они соединяются с центральной точкой Забежной Области линиями, образующими подступенки.

Забежная Область с Двумя Точками - Подступенок Посередине

1.Определяется центр Забежной Области:

–Центральный Подступенок Забежной Области является биссектрисой угла поворота лестницы.

2.Два равных отрезка откладываются на линии всхода по обеим сторонам от биссектрисы.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная линии продлеваются до точек их пересечения с биссектрисой Забежной Области.

5.Равные отрезки линии всхода соединяются с точками, образуемыми пересечениями Начальной и Конечной линий с биссектрисой. Эти линии образуют забежные ступени.

Забежная Область с Двумя Точками - Проступь Посередине

1.Определяется центр Забежной Области:

–Одна Проступь откладывается на линии всхода таким образом, чтобы ее середина совпадала с точкой пересечения биссектрисы угла поворота лестницы и линии всхода.

–На внутренней поверхности поворота лестницы откладывается отрезок, определяемый параметром Минимальной Ширины Сужающейся Ступени.

–Точки пересечения отрезка Минимальной Ширины Сужающейся Ступени соединяются с точками пересечения Центральной Проступи и линии всхода.

2.Равные отрезки откладываются на линии всхода по обеим сторонам от точек пересечения Центральной Проступи и линии всхода.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная Линия продлеваются до точек пересечения с линиями Центральной Проступи. образуя две центральные точки Забежной Области.

5.Равные отрезки линии всхода соединяются с точками, образуемыми пересечениями Начальной и Конечной линий с биссектрисой. Эти линии образуют забежные ступени.

Забежная Область с Основными Линиями - Подступенок Посередине

1.Определяется центр Забежной Области:

–Центральный Подступенок Забежной Области является биссектрисой угла поворота лестницы.

–Два равных отрезка откладываются на линии всхода по обеим сторонам от биссектрисы.

–На внутренней поверхности поворота лестницы откладываются два отрезка, определяемые параметром Минимальной Ширины Сужающейся Ступени.

–Линии, получаемые при соединении точек Минимальной Шины Сужающейся Ступени с шириной ступеней, отложенной на линии всхода, образуют две Центральные Проступи.

2.От Центральных Проступей в обоих направлениях откладываются равные отрезки на линии всхода.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная линии (Основные Линии) продлеваются до мест пересечения с линиями Центральных Проступей.

5.Величина отрезка, образуемого пересечением биссектрисы и линий Центральных Проступей с продлением Начальной линии, определяет расстояние X.

6.Расстояние X откладывается на продлении Начальной линии столько раз, Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени первой половины забежной области.

7.Величина отрезка, образуемого пересечением биссектрисы и линий Центральных Проступей с продлением Конечной линии, определяет расстояние Y.

8.Расстояние Y откладывается на продлении Конечной Линии столько раз, Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени второй половины забежной области.

Забежная Область с Основными Линиями - Проступь Посередине

1.Определяется центр Забежной Области:

–Одна Проступь откладывается на линии всхода таким образом, чтобы ее середина совпадала с точкой пересечения биссектрисы угла поворота лестницы и линии всхода.

–На внутренней поверхности поворота лестницы откладывается отрезок, определяемый параметром Минимальной Ширины Сужающейся Ступени.

–Точки пересечения отрезка Минимальной Ширины Сужающейся Ступени соединяются с точками пересечения Центральной Проступи и линии всхода.

2.Соединение точек на линии всхода с точками на внутренней поверхности лестницы образует Центральную Проступь.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная линии (Основные Линии) продлеваются до точек пересечения с линиями Центральной Проступи.

5.Величина отрезка, образуемого пересечением линий Центральной Проступи с продлением Начальной линии, определяет расстояние X.

6.Расстояние X откладывается на продлении Начальной линии столько раз, Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени первой половины забежной области.

7.Величина отрезка, образуемого пересечением линий Центральной Проступи с продлением Конечной линии, определяет расстояние Y.

8.Расстояние Y откладывается на продлении Конечной Линии столько раз, Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени второй половины забежной области.

Забежная Область с Дополнительной Линией Всхода - Подступенок Посередине

1.Определяется центр Забежной Области:

–Центральный Подступенок Забежной Области является биссектрисой угла поворота лестницы.

–Два равных отрезка откладываются на линии всхода по обеим сторонам от биссектрисы.

–На расстоянии 200 мм от внутренней поверхности лестницы создается Дополнительная Линия Всхода.

–В обоих направлениях на Дополнительной Линии Всхода откладываются отрезки, равные 2/3 Глубины Проступи.

–Точки на линии всхода и на Дополнительной Линии Всхода определяют две Центральные Проступи.

2.От Центральных Проступей в обоих направлениях откладываются равные отрезки на линии всхода.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная линии (Основные Линии) продлеваются до мест пересечения с линиями Центральных Проступей.

5.Глубина Проступи откладывается на продлении Начальной линии столько раз, сколько ступеней располагается в начале Забежной Области (до Центрального Подступенка).

6.Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени первой половины забежной области.

7.Глубина Проступи откладывается на продлении Конечной линии столько раз, сколько ступеней располагается в конце Забежной Области (после Центрального Подступенка).

8.Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени второй половины забежной области.

Забежная Область с Дополнительной Линией Всхода - Проступь Посередине

1.Определяется центр Забежной Области:

–Одна Проступь откладывается на линии всхода таким образом, чтобы ее середина совпадала с точкой пересечения биссектрисы угла поворота лестницы и линии всхода.

–На расстоянии 200 мм от внутренней поверхности лестницы создается Дополнительная Линия Всхода.

–На Дополнительной Линии Всхода откладывается отрезок, равный 1/2 Глубины Проступи, центр которого совпадает с биссектрисой угла поворота лестницы.

–Точки на линии всхода и на Дополнительной Линии Всхода определяют Центральную Проступь.

2.От Центральной Проступи на линии всхода откладываются равные отрезки, соответствующие глубине ступеней.

3.Начальная и Конечная линии Забежной Области, являющиеся первым и последним прямыми подступенками, создаются на основе значения параметра Количества Ступеней Забежной Области.

4.Начальная и Конечная линии (Основные Линии) продлеваются до точек пересечения с линиями Центральной Проступи.

5.Глубина Проступи откладывается на продлении Начальной линии столько раз, сколько ступеней располагается в начале Забежной Области (до Центрального Подступенка).

6.Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени первой половины забежной области.

7.Глубина Проступи откладывается на продлении Конечной линии столько раз, сколько ступеней располагается в конце Забежной Области (после Центрального Подступенка).

8.Полученные точки соединяются с отрезками, отложенными на линии всхода, образуя забежные ступени второй половины забежной области.

Сегменты Забежных Областей

Центральная точка отрезка линии всхода, расположенного в Забежной Области, рассматривается как начальная точка Забежной Области.

•Биссектрисы располагаются перпендикулярно линии всхода и проходят через эту центральную точку.

•Равные ступени откладываются от этой центральной точки.

•Минимальная Ширина Сужающейся Ступени откладывается от точки, получаемой в результате проецирования центральной точки на внутреннюю грань лестницы.
