Параметры Вершины (Инструмент Ограждение)
Вершины - это точки, разделяющие Сегменты Ограждения (подобно вершинам полилиний).

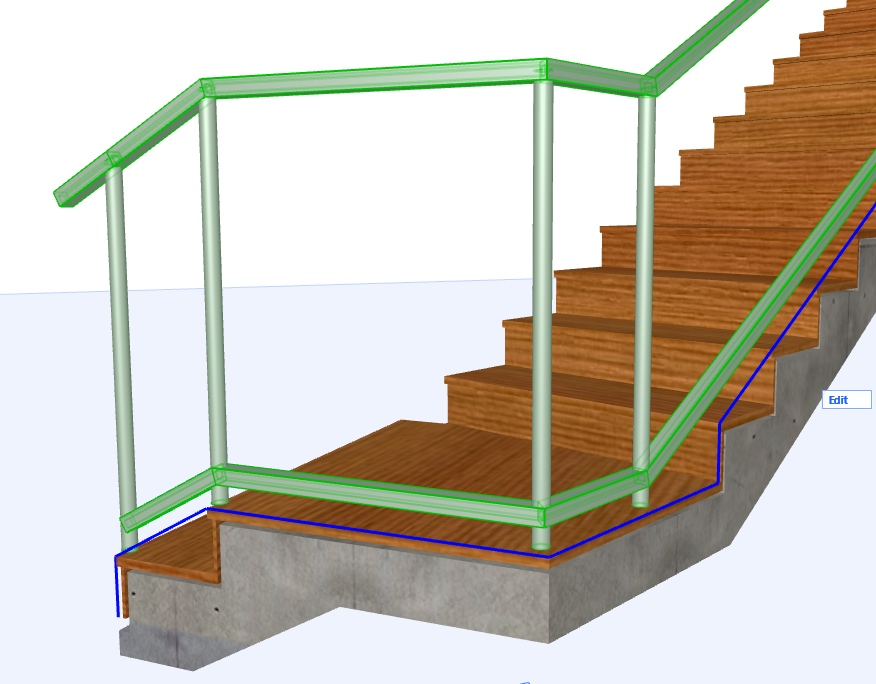

В каждой Вершине размещается одна или несколько Опор.

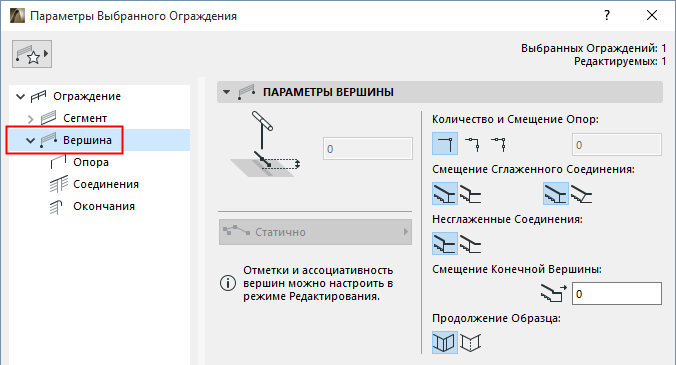

На странице Вершин, находящейся в диалоге Параметров Ограждения, можно настроить количество и расположение Опор, а также способ соединения Сегментов.
Доступно только в режиме Редактирования.

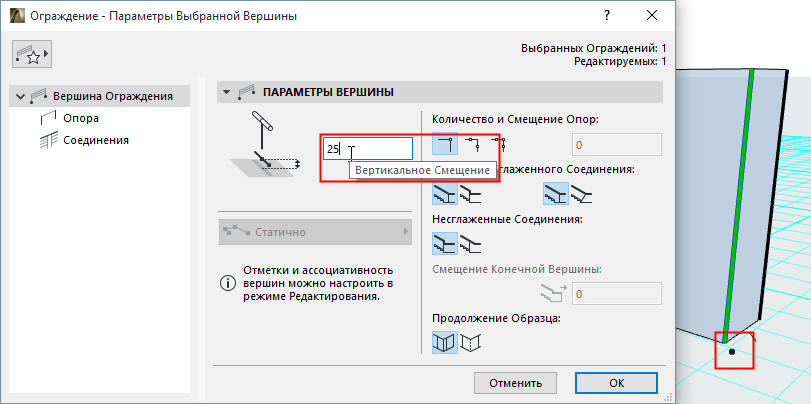

Можно задать отметки (вертикальное смещение) Вершин (это относится только к статичным Вершинам).

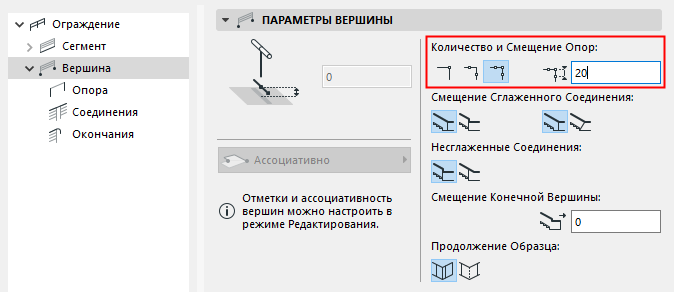

Количество Опор, Смещение от Вершины
Задайте количество Опор, размещаемых в Вершинах (одна Опора, две Опоры по бокам от Вершины или все три Опоры).

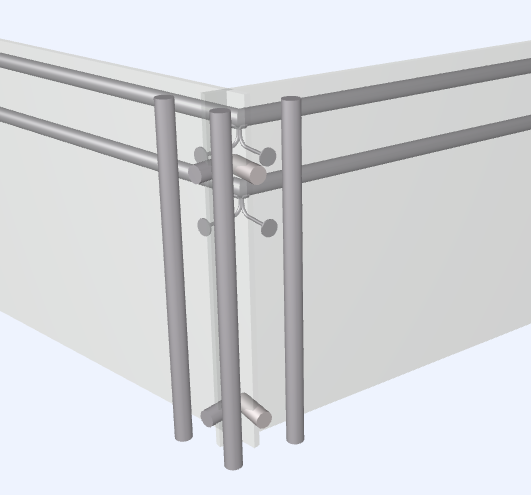

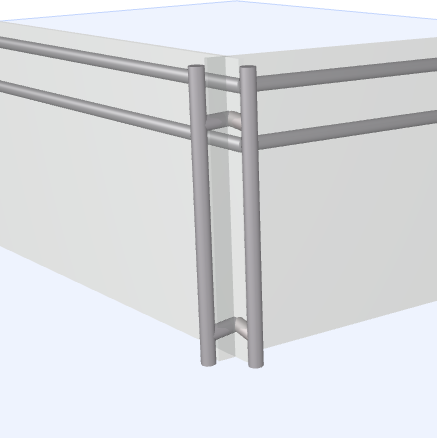

Вершина с двумя и с тремя Опорами
Если в Вершине создается более одной Опоры, то следует указать их смещение от Вершины.
Смещение Вершины по Линии Привязки
Смещение Вершины приводит к перемещению Опор.

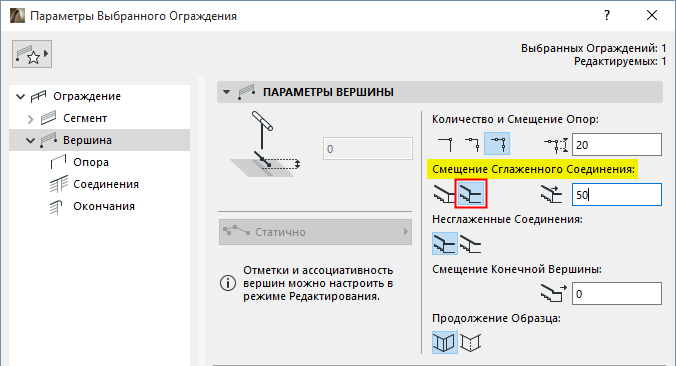

Расположение Опор Сглаженных (Тангенциальных) Соединений
Это относится в Опорам, находящимся в местах тангенциальных соединений Сегментов Ограждения.
•Выберите вариант Автоматически или Вручную.
–Для Автоматического расположения: Активируйте создание Вертикальных или Наклонных Опор.
В месте соединения Сегментов: Опора перемещается автоматически
В месте соединения Сегментов: Опора перемещается вручную
Обратите внимание, что эти параметры относятся только к тангенциальным соединениям Сегментов Ограждений. Для всех прочих соединений будут использоваться настройки страниц Соединений Верхних Поручней/Боковых Поручней/Ригелей.
См. Параметры Соединений (Верхних Поручней, Боковых Поручней, Ригелей).

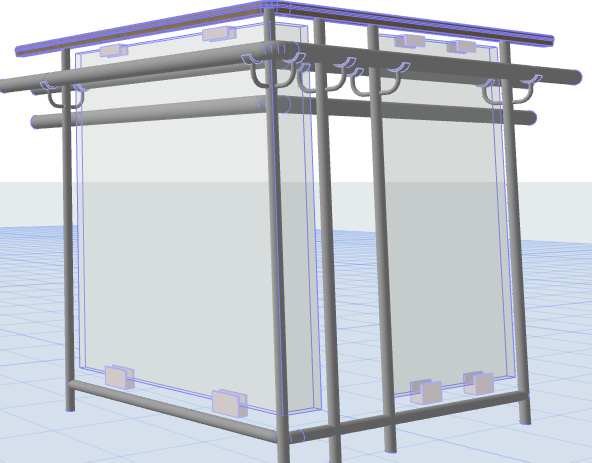

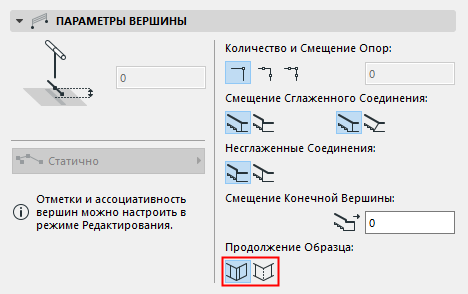

Если для двух смежных Сегментов применен один и тот же образец, то можно выбрать окончание образцов в Вершине, либо продолжить образец, не прерывая его.
Для получения информации о настройке Образца Ограждения см. Редактор Образца (Параметры Инструмента Ограждение).

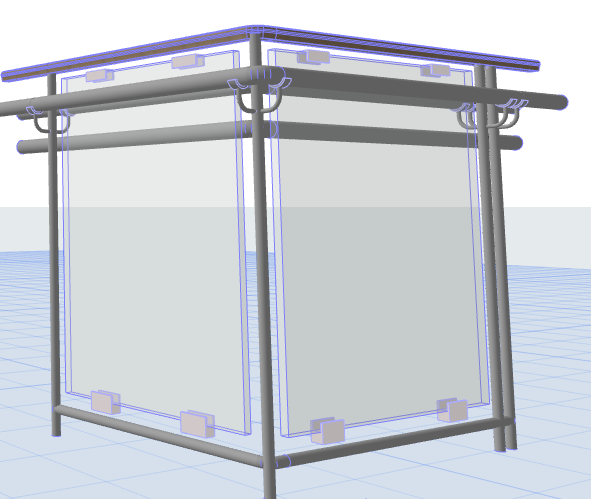

В Вершинах: Подрезка Сегмента или Продление Образца
