Отображение Балок на Плане Этажа

Отображение балок в окне Плана Этажа осуществляется в соответствии с настройками диалога Параметров Балки. Конструкции Балок, как и прочих конструктивных элементов, основываются на назначенных им Строительных Материалах.

Плоскость Сечения Плана Этажа в сочетании с параметрами показа проекции обеспечивает большую гибкость отображения балок.

См. Плоскость Сечения Плана Этажа (Глобальные Параметры).

См. также Управление Отображением на Плане Этажа Отдельных Элементов.

Глобальные Параметры Отображения Балок

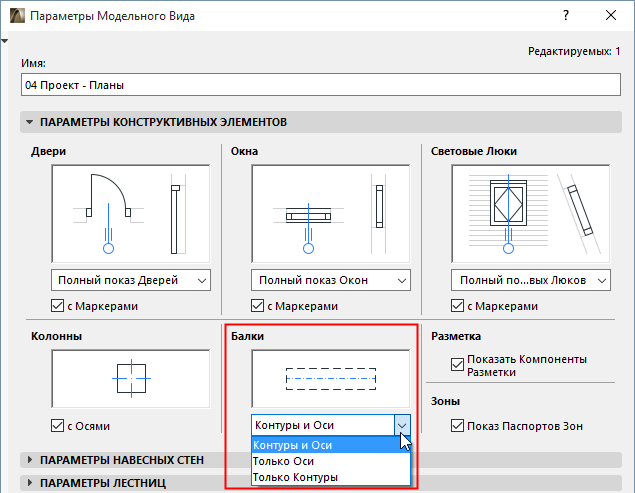

В панели Параметров Конструктивных Элементов диалога Параметров Модельного Вида ( Документ > Модельный Вид > Параметры Модельного Вида) присутствует раздел Балки, предназначенный для настройки показа балок на уровне видов:

здесь можно выбрать показ Контуров и Осей, только Осей или только Контуров элементов.
