Графическая Замена на Основе Статуса Реконструкции
ARCHICAD поставляется с предварительно определенными стилями замены для каждого из трех Статусов Реконструкции.
Изменить эти стили можно в диалоге Правил Графической Замены (команда меню Документ > Графическая Замена > Правила Графической Замены).
См. Правила Графической Замены.
Примечание: Диалоговое окно Правил Графической Замены можно также открыть из диалога Параметров Фильтров Реконструкции, нажав кнопку “Правила Графической Замены”.

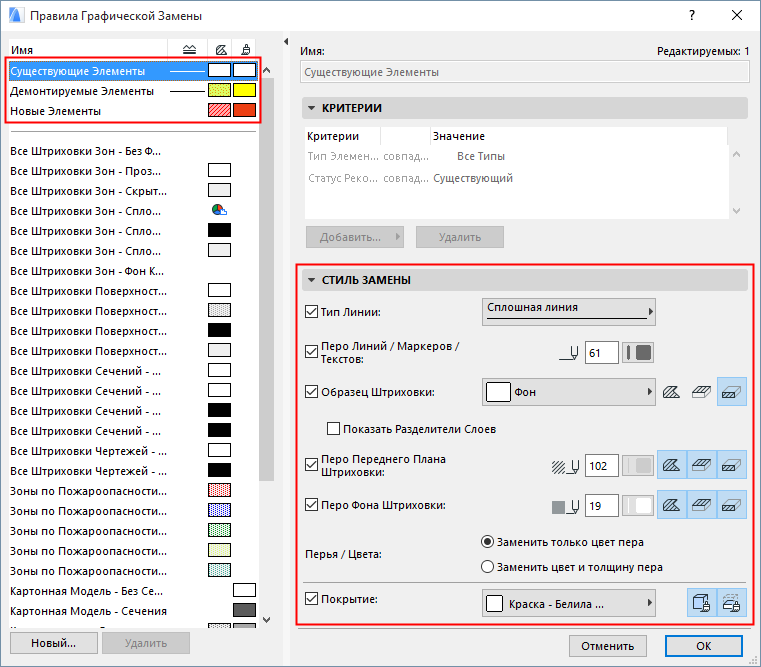

Первые три Правила (расположенные в левом верхнем углу диалога) соответствуют трем Статусам Реконструкции: Новые, Существующие и Демонтируемые.
Выберите Правило, для которого требуется отредактировать стиль замены.
При выборе Правил Замены для Реконструкции панель “Критериев” становится недоступна, поскольку Статус Реконструкции назначается элементам индивидуально, а не на основе соответствия критериям.
Панель Стиль Замены позволяет настроить замену реквизитов элементов для каждого Правила Реконструкции:
•Тип Линии
•Перо Линий/Маркеров/Текстов
•Образец штриховки,
•Перо Переднего Плана Штриховки
•Перо Фона Штриховки
•Поверхность
Для получения подробной информации см. Настройка Стиля Замены.
См. также Исключения: В Каких Случаях Замена Не Используется.
Помимо параметров замены, приведенных здесь, вы можете включить в Фильтр Реконструкции дополнительные параметры замены, настраиваемые в диалоге Параметров Фильтров Реконструкции.
