Отображение Маркеров Разрезов на Плане Этажа

Показ Маркеров и Линии Сечения

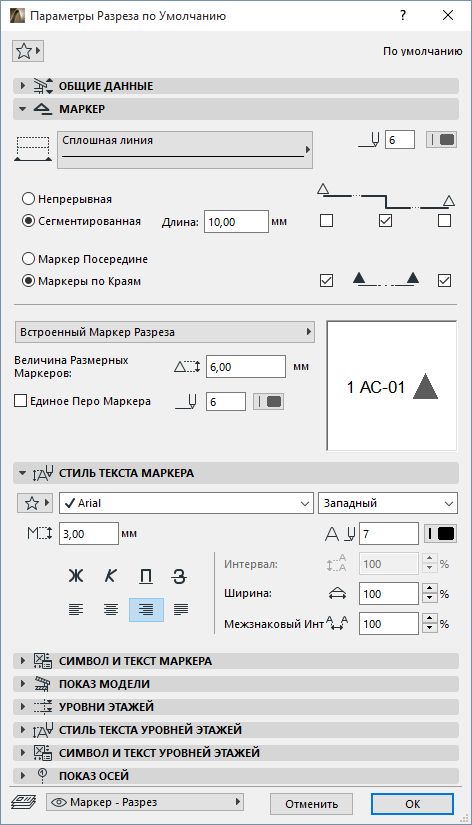

Реквизиты Линии Сечения и маркеров настраиваются в диалоге Параметров Разреза.

Панель Маркер и Панель Символ и Текст Маркера.

Выделить Исходные Маркеры

 Исходные маркеры выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид > Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту штриховку для всех исходных маркеров. Цвет этой штриховки устанавливается в диалоге команды Параметры > Окружающая среда > Представление на экране.)

Показ Предельных Линий и Линий Удаленной Области

Предельная Линия и Линия Удаленной Области отображаются только на экране и активируются при помощи переключателя Детализации Маркеров.

•Чтобы включить или выключить показ этих линий на Плане Этажа, воспользуйтесь переключателем, находящимся в меню Вид > Параметры Вывода на Экран > Детализация Маркеров.

•Для изменения их типов линий/цвета используйте управляющие элементы диалогового окна команды Параметры > Рабочая среда проекта > Представление на экране.

Для получения дополнительной информации, см. Показ линий детализации маркера.
