Инструмент Деталь используется для создания из модели взгляда чертежа детали путем размещения маркера детали в любое из следующих окон: План Этажа; Разрез; Фасад; Развертка; 3D-документ; Рабочий Лист; деталь. Он также используется для размещения связанных маркеров деталей в качестве ссылки на любой взгляд, вид или чертеж.
Маркер детали (объект GDL) показывается согласно установкам, произведенным в диалоговом окне Параметры детали. Вы также можете создать независимый чертеж детали с маркером или без него.

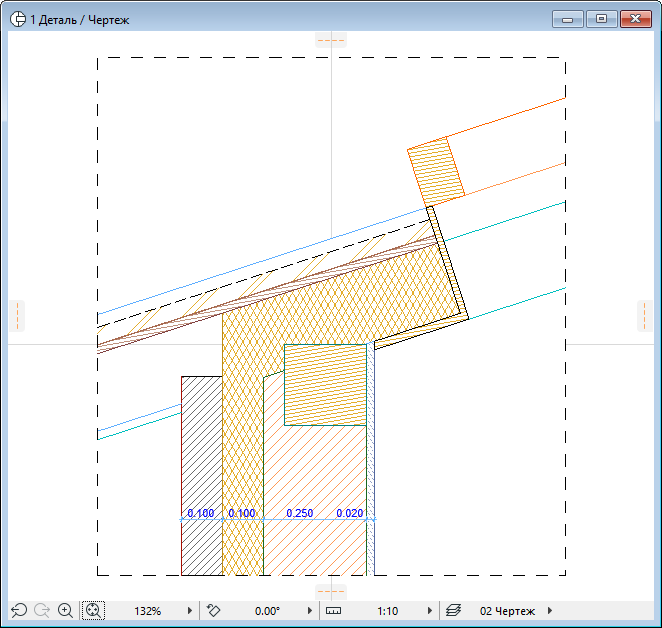

Проекции деталей открываются в отдельном Окне Деталей и отображаются в Карте Проекта Навигатора.
Взгляды детали, создаваемые из существующих элементов проекта, являются 2D-копиями этих элементов. Взгляды могут быть обновлены, чтобы отразить изменения, произведенные на плане этажа. К чертежу детали Вы можете добавить дополнительные 2D-элементы, тексты, выносные надписи и объекты.
Вы можете пожелать точно отрегулировать чертеж детали перед его окончательным выводом. Вы можете обнаружить, что “декомпозированные” 2D-элементы, созданные из модели, часто содержат избыточные элементы (избыточные отрезки, пересекающаяся или избыточная штриховка), что затрудняет редактирование. Для облегчения работы можно воспользоваться функциями Консолидации Линий и Консолидации Штриховки.
Для получения дополнительной информации, см. Консолидация Линий и Штриховки в Окнах Чертежей.
Для открытия чертежа детали в его окне сделайте двойной щелчок на имени детали в навигаторе.
