Параметр
Краткое Описание
Полное Описание
Размеры Выхода
(Только для Дверей.) Ширина и Высота прохода, настраиваемая в диалоге Параметров Двери (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Толщина Коробки
Толщина Коробки, настраиваемая в диалоге Параметров Окна (панель Специальных Параметров, страница Коробка и Створка).
Размеры Полотна
(Только для Дверей.) Ширина и Высота полотна, настраиваемая в диалоге Параметров Двери (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Номинальные Размеры Ш x В
Отображаются размеры Проема в виде “Ширина x Высота”.
Параметры Высоты и Ширины выбираются в качестве Номинальных в диалоге Параметров Двери или Окна (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Номинальные размеры Ш x В x Т
Отображаются размеры Проема в виде “Высота x Ширина x Толщина Стены”.
Параметры Высоты и Ширины выбираются в качестве Номинальных в диалоге Параметров Двери или Окна (панель Специальных Параметров, страница Номинальные Размеры и Допуски), а значение Толщины определяется на основе параметра Толщины Стены, в которой располагается объект. (Как и Номинальный Объем Проема О/Д)
Номинальная Высота Проема О/Д со Стороны Четверти
Высота Отверстия в Стене, уменьшенная на высоту верхней и нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Высота Проема О/Д стороны, Противоположной Четверти
Высота Отверстия в Стене, уменьшенная на высоту верхней и нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д со Стороны Четверти
Высота между верхней и нижней Четвертями, умноженная на расстояние между боковыми Четвертями.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д со стороны, Противоположной Четверти
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Ширина Проема О/Д со Стороны Четверти
Ширина Отверстия в Стене, уменьшенная на ширину Боковых Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Ширина Проема О/Д со Стороны, Противоположной Четверти
Ширина Отверстия в Стене (между Боковыми Откосами).
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ориентация Двери/Окна
Л для Левой и П для Правой.
Направление открывания двери или окна. Ориентация также указывается Линией Открывания на Плане Этажа.

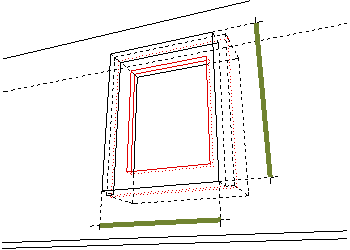

Размеры Четверти
Ширина и Высота окна.
Значения Высоты и Ширины для параметра Размеров Четверти, настраиваемые в диалоге Параметров Окна (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Привязка По Низу/По Верху
Расстояние от перемычки (или от отлива) до Основания Стены (или до текущего Этажа) в соответствии с пользовательскими настройками.
Привязка отлива или перемычки настраивается в панели Просмотр и Расположение диалога Параметров Окна или Двери.
Размеры Блока
Ширина и Высота элемента заполнения проема, заданная в диалоге его Параметров.
“Элемент” - это коробка заполнения проема, размеры которой равны размерам проема, уменьшенным на размеры допусков.
Вид со Стороны Четверти
Вид двери/окна со стороны Четверти.
Вид со Стороны, Противоположной Четверти
Вид окна/двери со стороны, противоположной Четверти.
Высота Перемычки О/Д со Стороны Четверти
Расстояние от Основания Стены до Верхней Четверти.
Определяется как сумма высоты Отлива и высоты Проема, принимая во внимание геометрию Четверти.
Высота Перемычки О/Д со Стороны, Противоположной Четверти
Расстояние от Основания Стены до Верхнего Откоса.
Определяется как сумма высоты Отлива и высоты Проема, принимая во внимание геометрию Четверти.
Номинальная Высота Перемычки О/Д
Расстояние от Основания Стены и до Перемычки, принимая во внимание геометрию Четверти. Определяется как сумма высоты Отлива и высоты Проема, принимая во внимание геометрию Четверти.
Номинальная Высота Подоконника/Порога О/Д
Расстояние от Основания Стены до Отлива (низа проема). Включает высоту Отлива и плюс высоту (если она есть) Нижней Четверти.
Высота Проема О/Д со Стороны Четверти
Высота Отверстия в Стене, уменьшенная на высоту Верхней и Нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Высота Проема О/Д со Стороны, Противоположной Четверти
Высота Отверстия в Стене.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальный Объем Проема О/Д
Объем, вычисленный по формуле “Высота x Ширина x Толщина Стены”.
Параметры Высоты и Ширины выбираются в качестве Номинальных в диалоге Параметров Двери или Окна (панель Специальных Параметров, страница Номинальные Размеры и Допуски), а значение Толщины определяется на основе параметра Толщины Стены, в которой располагается объект. (Как и Номинальный Объем Проема О/Д)
Площадь Проема О/Д со Стороны Четверти
Высота между верхней и нижней Четвертями, умноженная на расстояние между боковыми Четвертями.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Площадь Проема О/Двери со Стороны, Противоположной Четверти
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ширина Проема О/Д со Стороны Четверти
Ширина Отверстия в Стене, уменьшенная на ширину Боковых Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ширина Проема О/Д со Стороны, Противоположной Четверти
Ширина Отверстия в Стене (между Боковыми Откосами).
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.

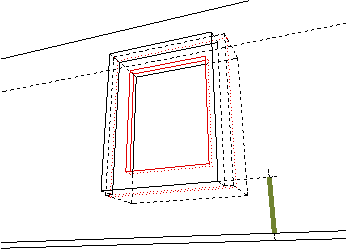

Высота Подоконника/Порога О/Д со Стороны Четверти
Расстояние от Основания Стены до Отлива (низа проема) с учетом высоты Нижней Четверти.
Высота Подоконника/Порога О/Д со Стороны, Противоположной Четверти
Расстояние от Основания Стены и Отлива (низа проема) без учета высоты Нижней Четверти.
Конструкция Стены
Наименование Многослойной Конструкции или Профиля Стены, в которой расположено заполнение проема.
Толщина Стены
Конструкция Стены
Конструкция Стены
Размеры Отверстия в Стене
Ширина и Высота Отверстия Проема в Стене, заданные в диалоге Параметров Двери или Окна (панель Параметры или Специальные Параметры).
“Отверстие в Стене” - это проем, создаваемый в стене. Его размеры определяются по габаритам блока (коробки) с добавлением допусков.
