Параметр
Краткое Описание
Полное Описание

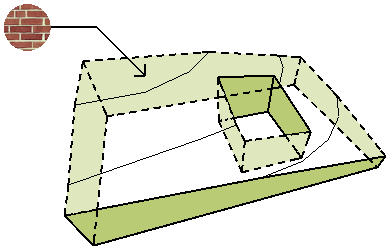

Покрытие Торцевых Поверхностей 3D-сетки
Наименование Покрытия, назначенного боковым поверхностям 3D-сетки.

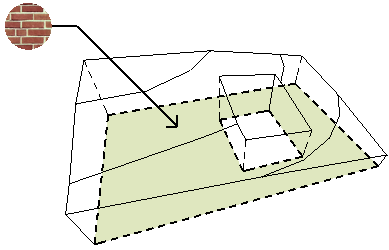

Покрытие Нижней Поверхности
Наименование Покрытия, назначенного нижней поверхности 3D-сетки.

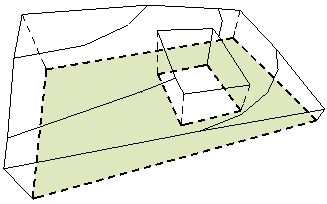

Площадь Нижней Поверхности Балки
Площадь нижней поверхности 3D-сетки за вычетом всех отверстий.
Доступно только для твердотельных 3D-сеток. (3D-сетки в виде верхней поверхности и 3D-сетки с боковыми поверхностями не имеют нижней поверхности.)

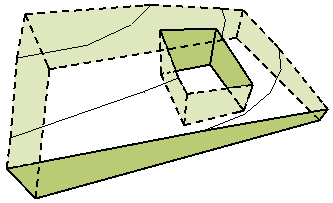

Площадь Торцевых Поверхностей
Площадь торцевых поверхностей, включая все отверстия в торцах.
Доступно только для твердотельных 3D-сеток и 3D-сеток с боковыми поверхностями. (3D-сетки в виде верхней поверхности не имеют торцов.)

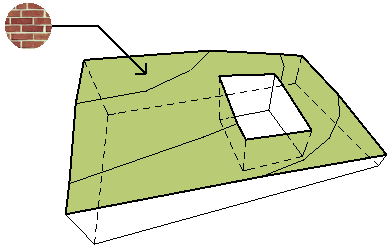

Покрытие Верхней Поверхности
Наименование Покрытия, назначенного верхней поверхности 3D-сетки.

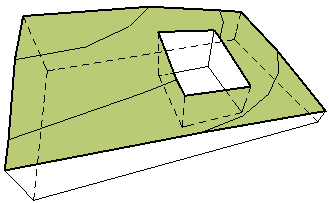

Площадь Верхней Поверхности Балки
Площадь верхней поверхности 3D-сетки за вычетом всех отверстий.

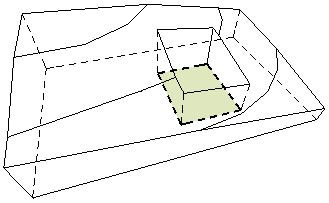

Площадь Отверстий в 3D-сетке
Суммарная верхняя площадь поверхности (2D) всех отверстий в 3D-сетке.
Тип 3D-сетки
Способ построения, используемый для создания 3D-сетки:
Только Верхняя Поверхность, с Боковыми Поверхностями или Твердое Тело

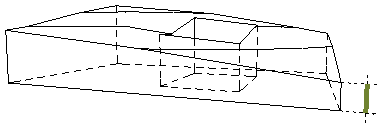

Уровень Боковой Поверхности
Для 3D-сеток с боковыми поверхностями - высота боковой поверхности (разность между значениями основания и верхней части, заданная в Информационном Табло).
