Параметр

Краткое Описание

Полное Описание

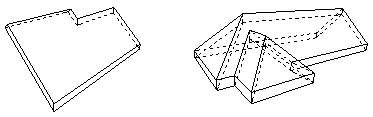

Геометри­ческий Вариант Крыши

Односкатная, Многоскатная

Геометрический Вариант Крыши

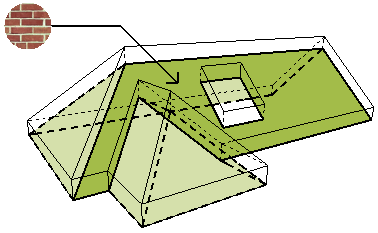

Покрытие Нижней Поверхно­сти

Наименование Покрытия, назначенного нижним поверхностям Крыши.

Покрытия настраиваются в панели Модель диалога Параметров Крыши.

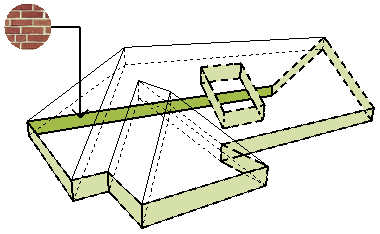

Покрытие Торцевых Поверхно­стей

Наименование Покрытия, назначенного торцевым поверхностям Крыши.

Выводится покрытие торца по умолчанию (определяемое Строительным Материалом). Не отображается для многослойных Крыш.

Для включения в Каталог информации обо всех Покрытиях многослойных элементов воспользуйтесь Каталогом Покрытий (например, Всей Отделки).

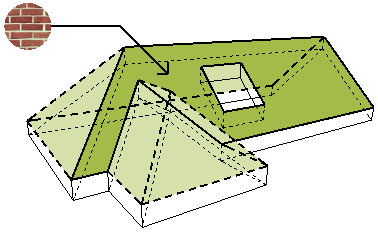

Покрытие Верхней Поверхно­сти

Наименование Покрытия, назначенного верхним поверхностям Крыши.

Покрытия настраиваются в панели Модель диалога Параметров Крыши.

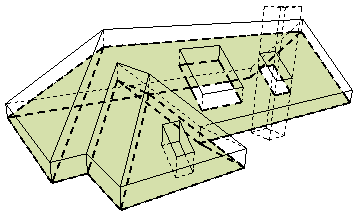

Условная Площадь Нижней Поверхно­сти

Площадь нижних поверхностей Крыши, которая может быть уменьшена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Крыши…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

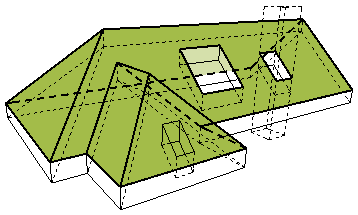

Условная Площадь Верхней Поверхно­сти

Площадь верхних поверхностей Крыши, которая может быть уменьшена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Крыши…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Длина Сое­динений с Куполом

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение Оболочка-Свод".

Обычно это ребро, образующееся при выпуклом соединении двух соседних скатов.

Длина Све­сов

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Свес".

Длина Сое­динений со Стенами в Конце

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный щипец”.

Как правило, это наклонное ребро Оболочки, прилегающее в Стене.

Длина Щипцов

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Щипец”.

Общая Пло­щадь Ниж­ней Поверхно­сти

Площадь нижних поверхностей Крыши, включая площадь любых отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

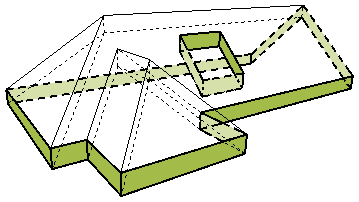

Общая Пло­щадь Тор­цов Крыши

Площадь торцевых поверхностей Крыши, включая площадь любых отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Общая Пло­щадь Верх­ней Поверхно­сти

Площадь верхних поверхностей Крыши, включая площадь любых отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Длина Ребер

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Накосное Ребро”.

Как правило, эти ребра разделяют два смежных ската Оболочки.

Площадь Отверстий

Суммарная площадь всех отверстий в Крыше.

Длина Сое­динений с Выкружкой

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение оболочка-выкружка".

Обычно это ребро, образующееся при вогнутом соединении двух соседних скатов.

Чистая Пло­щадь Ниж­ней Поверхно­сти

Площадь нижних поверхностей Крыши.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

Чистая Пло­щадь Тор­цевых Поверхно­стей

Суммарная площадь всех торцов Крыши.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

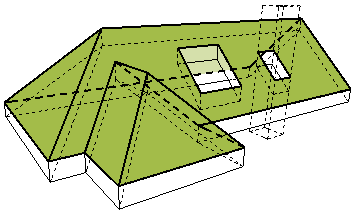

Чистая Пло­щадь Верх­ней Поверхно­сти

Площадь верхних поверхностей Крыши.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

Количество Отверстий

Количество отверстий в Крыше.

Отверстия могут создаваться в Крышах вручную или путем размещения в них Световых Люков.

Количество Световых Люков

Количество размещенных в Крыше Световых Люков.

Площадь Проемов

Суммарная площадь всех размещенных в Крыше Световых Люков.

Длина Вер­шин

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Конек Односкатной Крыши”.

Обычно это верхнее ребро Односкатной Крыши.

Уклон

Уклон Крыши.

Уклон задается в панели Геометрии и Расположения, но может изменен для любого Ската Крыши.

Длина Коньков

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Конек”.

Обычно это ребро, образуемое соединением в виде конька двух соседних скатов.

Уровень Крыши

В случае многоуровневой крыши указывается уровень, которому принадлежит данный скат крыши.

Количество уровней крыши устанавливается в панели Форма и расположение диалога Параметров Крыши или в Информационном табло.

Длина Сое­динений со Стенами Сбоку

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный Конек”.

 Как правило, это горизонтальное ребро Крыши, прилегающее к Стене.

Толщина Крыши

Толщина Крыши, измеряемая перпендикулярно поверхности привязки.

Значение Толщины задается панели Форма и Расположение диалога Параметров Крыши или в Информационном Табло (может измеряться в вертикальном направлении или перпендикулярно Уклону Крыши).

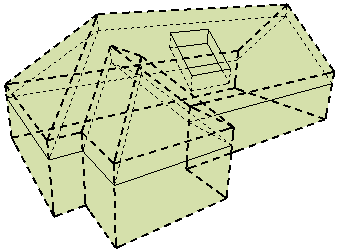

Отсекаю­щее Тело

Опорные Линии Вниз или Контуры Вниз.

Настраивается в панели Модель диалога Параметров Крыши.

Определяет геометрию Отсекающего Тела, которая действует на другие элементы при их отсечении этой Крышей.

Длина Раз­желобоков

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Разжелобок”.

Толщина по Вертикали

Толщина крыши, измеряемая вертикально от поверхности привязки.

Значение Толщины задается панели Форма и Расположение диалога Параметров Крыши или в Информационном Табло (может измеряться в вертикальном направлении или перпендикулярно Уклону Крыши).
