Параметр

Краткое Описание

Полное Описание

Геометри­ческий Вариант Оболочки

Геометрический Вариант, используемый для построения Оболочки: Вытягивание, Вращение или Линейчатый

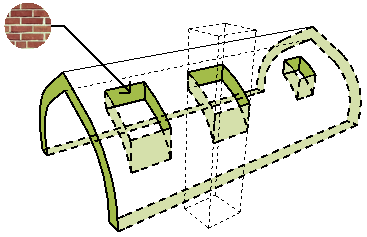

Покрытие Торцевых Поверхно­стей

Наименование Покрытия, назначенного торцевым поверхностям Оболочки.

Выводится покрытие торцов Оболочки по умолчанию (определяемое Строительным Материалом). Не отображается для многослойных Оболочек.

Для включения в Каталог информации обо всех Покрытиях многослойных элементов воспользуйтесь Каталогом Покрытий (например, Всей Отделки).

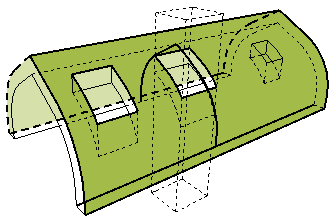

Условная Площадь Поверхно­сти со Сто­роны, Противопо­ложной Привязке

Площадь поверхностей Оболочки, расположенных с другой стороны относительно ее привязки, которая может быть уменьшена с учетом Правил Расчетов.

Сторона привязки: Мембрана Оболочки (ее "верх"). Для Многослойной Оболочки: Первый слой Многослойной Конструкции.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Оболочки…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

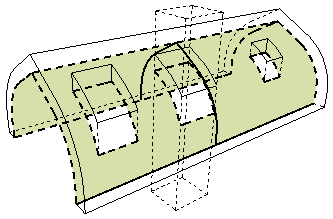

Условная Площадь Поверхно­сти со Сто­роны Привязки

Площадь поверхностей Оболочки, расположенных со стороны ее привязки, которая может быть уменьшена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Оболочки…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

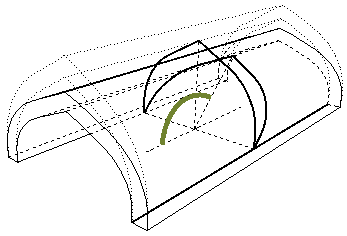

Угол Деформа­ции Обо­лочки

Для Оболочек вытягивания: угол профиля Оболочки, измеряемый относительно плоскости Оболочки. По умолчанию равен 90 градусов. Его изменение позволяет вытягивать профиль Оболочки под углом, создавая таким образом деформированную Оболочку.

Для Оболочек вращения: угол оси вращения, измеряемый относительно плоскости Оболочки.

Значение угла деформации устанавливается в панели Свойства вытягивания диалога Параметров Оболочки или в Информационном табло.

Длина Сое­динений с Куполом

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение Оболочка-Свод".

Обычно это ребро, образующееся при выпуклом соединении двух соседних скатов Оболочки.

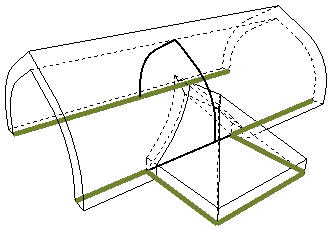

Длина Све­сов

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Свес".

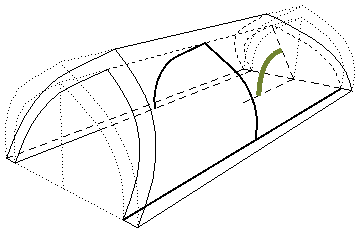

Угол Обо­лочки в Конце

Только для Оболочек вытягивания. Угол профиля Оболочки, измеряемый относительно наклона Оболочки в ее конце, если применен Геометрический Вариант Вытягивание. Значение Угла в Конце задается в панели Свойства Вытягивания диалога Параметров Оболочки или в Информационном табло.

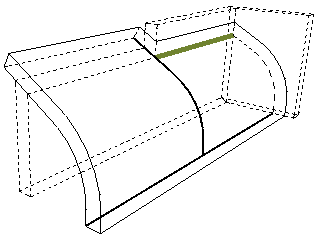

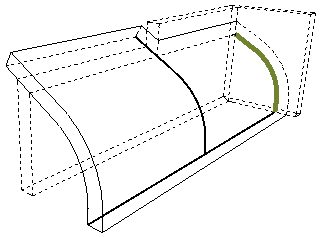

Длина Сое­динений со Стенами в Конце

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный щипец”.

Как правило, это наклонное ребро Оболочки, прилегающее в Стене.

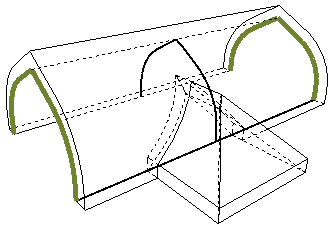

Длина Щипцов

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Щипец”.

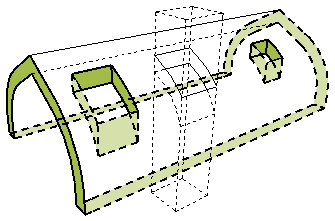

Общая Пло­щадь Тор­цевых Поверхно­стей

Площадь торцевых поверхностей Оболочки, включая площадь любых отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

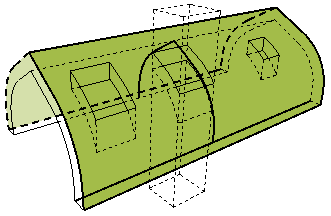

Общая Пло­щадь Поверхно­сти со Сто­роны, Противопо­ложной Привязке

Площадь поверхности, расположенной с противоположной стороны от поверхности Привязки Оболочки. Площади всех отверстий учитываются.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

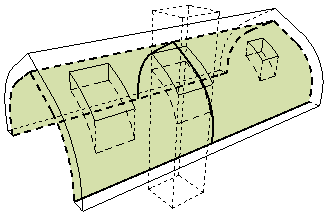

Общая Пло­щадь Поверхно­сти со Сто­роны Привязки

Площадь поверхности Привязки Оболочки. Площади всех отверстий учитываются.

Сторона привязки: Мембрана Оболочки (ее "верх"). Для Многослойной Оболочки: Первый слой Многослойной Конструкции.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Длина Ребер

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Накосное Ребро”.

Как правило, эти ребра разделяют два смежных ската Оболочки.

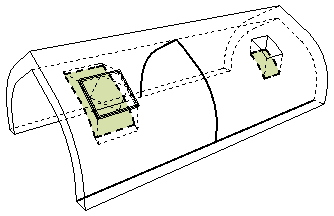

Площадь Отверстий

Суммарная площадь всех отверстий в Оболочке.

Длина Сое­динений с Выкружкой

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение оболочка-выкружка".

Обычно это ребро, образующееся при вогнутом соединении двух соседних скатов Оболочки.

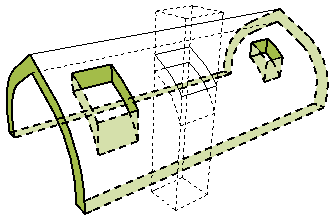

Чистая Пло­щадь Тор­цевых Поверхно­стей

Суммарная площадь всех торцов Оболочки.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

Чистая Пло­щадь Поверхно­сти со Сто­роны, Противопо­ложной Привязке

Площадь поверхности, расположенной с противоположной стороны от поверхности Привязки Оболочки.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

Чистая Пло­щадь Поверхно­сти со Сто­роны Привязки

Площадь поверхности Оболочки со Стороны Привязки.

Сторона привязки: Мембрана Оболочки (ее "верх"). Для Многослойной Оболочки: Первый слой Многослойной Конструкции.

Учитываются все отверстия, подрезки и Операции Твердотельного Моделирования.

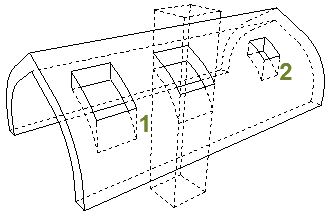

Количество Отверстий

Количество отверстий в Оболочке.

Отверстия могут создаваться в Оболочках вручную или путем размещения в них Световых Люков.

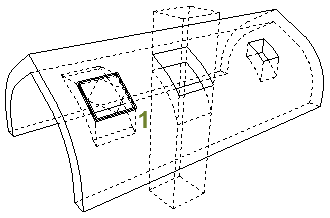

Количество Световых Люков

Количество размещенных в оболочке Световых Люков.

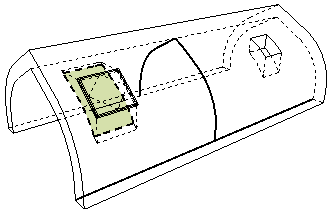

Площадь Проемов

Суммарная площадь всех размещенных в Оболочке Световых Люков.

Длина Вер­шин

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Конек Односкатной Крыши”.

Обычно это верхнее ребро Односкатной Оболочки.

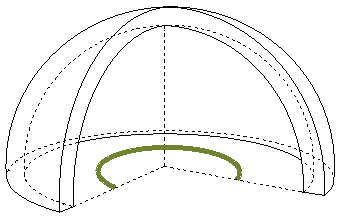

Угол Вра­щения Обо­лочки

Только для Оболочек вращения. Угол, на который Оболочка поворачивается вокруг своей оси. Угол вращения задается графически при создании Оболочки или в панели Свойства Вращения диалога Параметров Оболочки, либо в Информационном Табло.

Длина Коньков

Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Конек”.

Обычно это ребро, образуемое соединением в виде конька двух соседних скатов Оболочки.

Длина Сое­динений со Стенами Сбоку

Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный Конек”.

 Как правило, это горизонтальное ребро Оболочки, прилегающее к Стене.

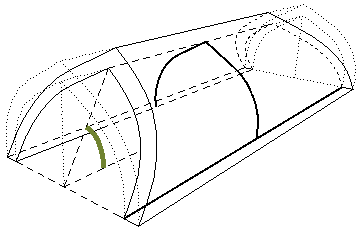

Угол Обо­лочки в Начале

Только для Оболочек вытягивания. Угол профиля Оболочки, измеряемый относительно наклона Оболочки в ее начале, если применен Геометрический Вариант Вытягивание. Значение Угла в Начале задается в панели Свойства Вытягивания диалога Параметров Оболочки или в Информационном Табло.

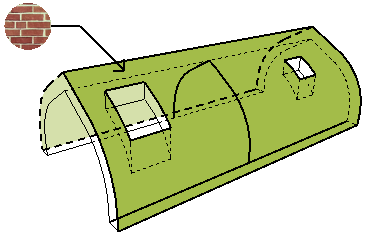

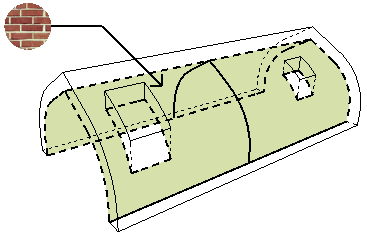

Покрытие Оболочки со Сто­роны, Про­тивоположной При­вязке

Наименование покрытия поверхности Оболочки, противоположной стороне ее Привязки.

Покрытия настраиваются в панели Модель диалога Параметров Оболочки.

Покрытие Оболочки со Стороны Привязки

Наименование покрытия поверхности, являющейся стороной Привязки Оболочки.

Сторона привязки: Мембрана Оболочки (ее "верх"). Для Многослойной Оболочки: Первый слой Многослойной Конструкции.

Покрытия настраиваются в панели Модель диалога Параметров Оболочки.

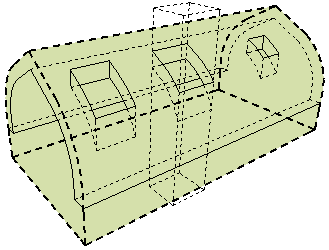

Отсекаю­щее Тело

Вытягивание Вниз, Вытягивание Вверх или Редактируемое.

Настраивается в панели Модель диалога Параметров Оболочки.

Определяет фигуру Отсекающего Тела, которое действует на другие элементы, при их отсечении Оболочкой.
