Параметр
Краткое Описание
Полное Описание
Шумозащита
Значение шумозащиты, задаваемое в диалоге Параметров Светового Люка (панель Специальных Параметров, страница Описание).

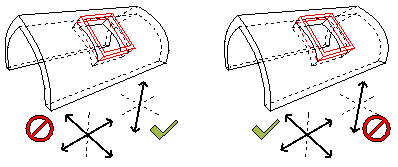

Ограничение Светового Люка в Крыше
“Горизонтально” или “Вертикально”, настраивается в панели Просмотр и Расположение диалога Параметров Светового Люка.
Определяет ограничение расположение Светового Люка при изменении геометрии Крыши.
Высота Бордюра Светового Люка
Расстояние, на которое выступает коробка светового люка по отношению к плоскости Крыши/Оболочки.
При нулевом значении Световой Люк расположен в плоскости Крыши/Оболочки.
Огнестойкость
Значение огнестойкости, задаваемое в диалоге Параметров Светового Люка (панель Специальных Параметров, страница Описание).

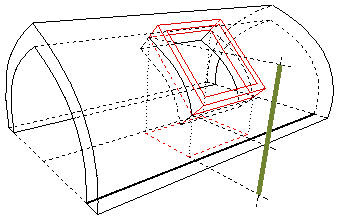

Высота Верхней Части
Высота верха Светового Люка по вертикали.
Высота Верха или Отлива измеряется от места привязки (например, от Этажа), задаваемого в панели Просмотр и Расположение.
ID Оболочки/Крыши
ID Элемента Крыши или Оболочки, в которой располагается Световой Люк.
Текст Маркера
Текст Маркера, заданный в панели Маркер Размера (группа параметров Специальные Тексты-Текст Маркера).
Этот текст по умолчанию совпадает с ID элемента, но можно задать и специальный текст.

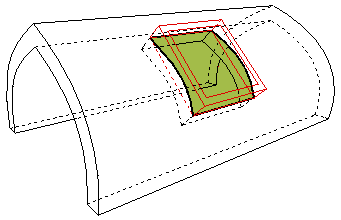

Площадь Проема в Оболочке/Крыше
Площадь проема, создаваемого Световым Люком.

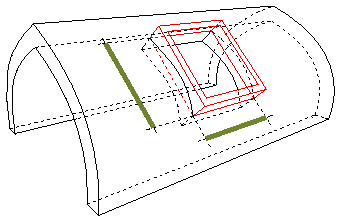

Размеры Проема Оболочки/Крыши
Ширина x Высота проема, создаваемого Световым Люком.

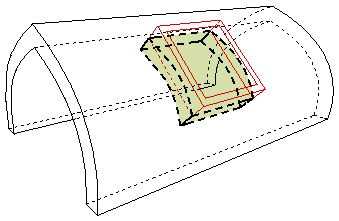

Объем Проема Оболочки/Крыши
Объем проема, создаваемого Световым Люком.
Вычисление объема основывается на отверстиях, которые получаются в результате вырезания из Оболочки/Крыши GDL-проемов.
Размеры Ш х В Проема в Оболочке/Крыше
Размеры Ш х В х Т Проема в Оболочке/Крыше

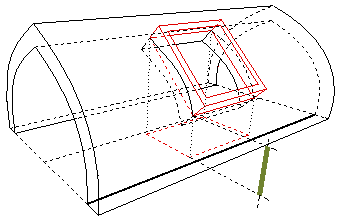

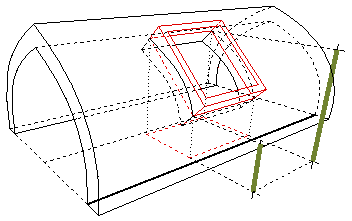

Высота Подоконника/Порога
Высота Отлива Светового Люка, задаваемая в панели Просмотр и Расположение.
Высота Верха или Отлива измеряется от места привязки (например, от Этажа), задаваемого в панели Просмотр и Расположение.
Привязка По Низу/По Верху
Привязка отлива/перемычки настраивается в панели Просмотр и Расположение диалога Параметров Окна или Двери (это значение определяет расстояние между низом/верхом Светового Люка и Опорной Линией Крыши, Текущим Этажом или любым другим Этажом, выбранным пользователем).

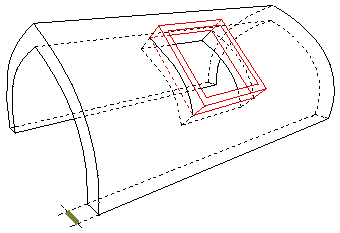

Толщина Крыши/Оболочки
Толщина Крыши/Оболочки, в которой располагается Световой Люк.

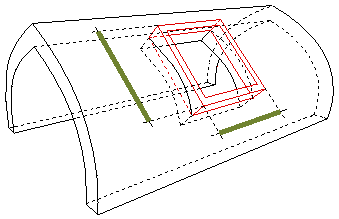

Размеры Блока
Ширина и высота блока светового люка, как это указано в диалоге установки параметров инструмента (панель Параметры или Специальные параметры).

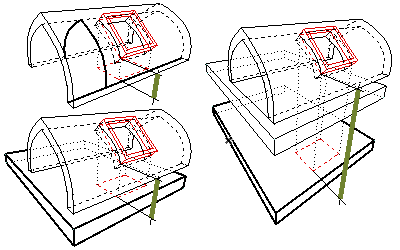

Привязка по Вертикали
Привязка по Вертикали задается в панели Просмотр и Расположение. Высота Верха или Отлива части измеряется относительно заданной привязки по вертикали.
Не относится к Световым Люкам в Оболочках.
