Параметр

Краткое Описание

Полное Описание

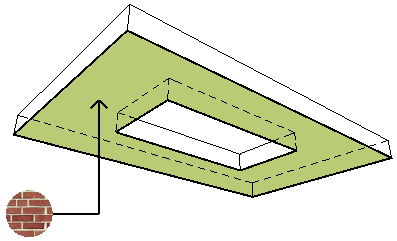

Покрытие Нижней Поверхно­сти

Наименование Покрытия, назначенного нижней поверхности Перекрытия.

Настраивается в диалоге Параметров Перекрытия.

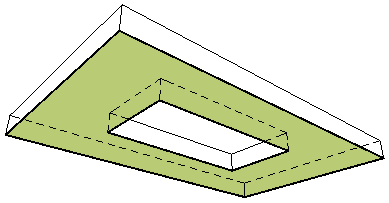

Площадь Нижней Поверхно­сти Балки

Площадь нижней поверхности Перекрытия.

Отверстия и Операции Твердотельного Моделирования учитываются.

Условная Площадь Нижней Поверхно­сти

Площадь нижней поверхности Перекрытия, которая может быть уменьшена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Перекрытия…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

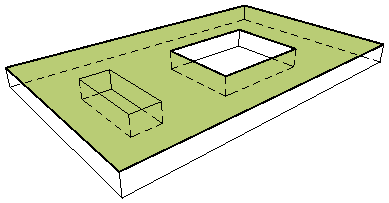

Условная Площадь Верхней Поверхно­сти

Площадь верхней поверхности Перекрытия, которая может быть уменьшена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Перекрытия…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

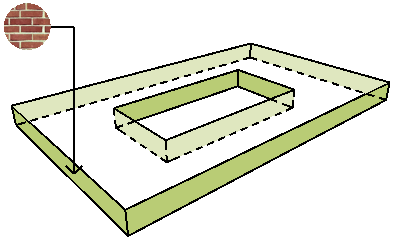

Покрытие Торцевых Поверхно­стей

Наименование Покрытия, назначенного торцам Перекрытия.

Выводится покрытие торца Перекрытия по умолчанию (определяемое Строительным Материалом). Не отображается для многослойных Перекрытий.

Для включения в Каталог информации обо всех Покрытиях многослойных элементов воспользуйтесь Каталогом Покрытий (например, Всей Отделки).

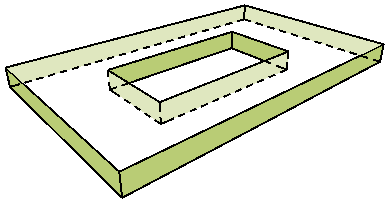

Площадь Торцевых Поверхно­стей

Площадь торцевых поверхностей Перекрытия.

Учитываются подрезки и Операции Твердотельного Моделирования.

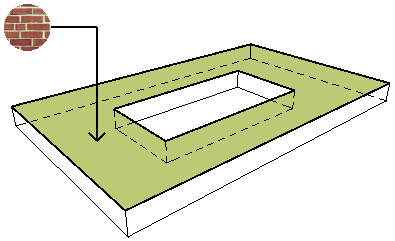

Покрытие Верхней Поверхно­сти

Наименование Покрытия, назначенного верхней поверхности Перекрытия.

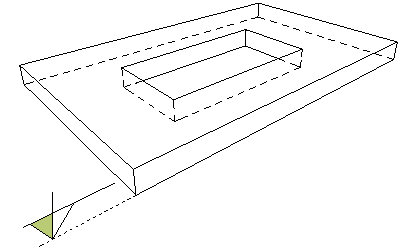

Отметка Низа

Возвышение низа Перекрытия

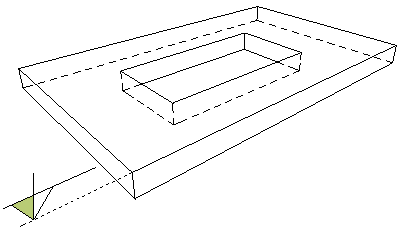

Отметка Верха

Возвышение верха Перекрытия

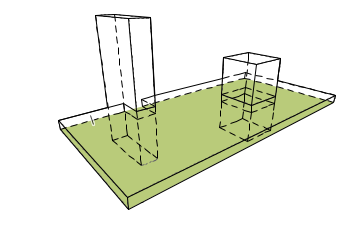

Общая Пло­щадь Ниж­ней Поверхно­сти Пере­крытия

Площадь нижней поверхности Перекрытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Общая Пло­щадь Ниж­ней Поверхно­сти Пере­крытия с Учетом Отверстий

Площадь нижней поверхности Перекрытия за вычетом поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

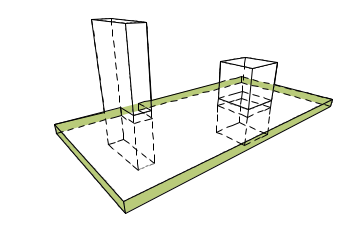

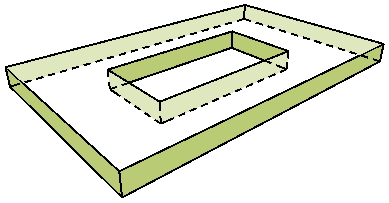

Общая Пло­щадь Тор­цевых Поверхно­стей Пере­крытия

Общая Площадь всех торцов Перекрытия. Торцы отверстий игнорируются.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Общая Пло­щадь Тор­цевых Поверхно­стей Пере­крытия с Учетом Отверстий

Площадь поверхности всех торцов Перекрытия, включая торцы всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

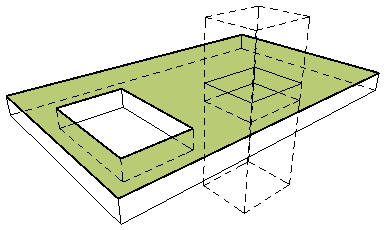

Общая Пло­щадь Верх­ней Поверхно­сти Пере­крытия

Площадь верхней поверхности Перекрытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

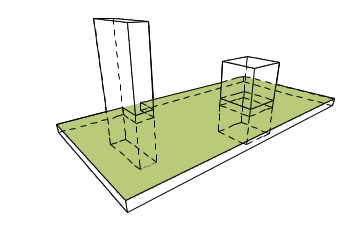

Общая Пло­щадь Верх­ней Поверхно­сти Пере­крытия с Учетом Отверстий

Площадь верхней поверхности Перекрытия, уменьшенная на площадь всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

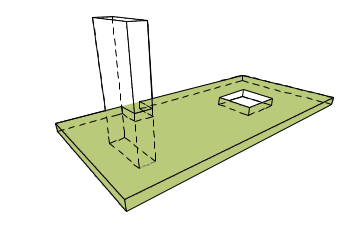

Общий Объем Перекры­тия без Отверстий

Объем Перекрытия за вычетом объема отверстий. Объем уменьшается любыми отсечениями, но Операции Твердотельного Моделирования не учитываются.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

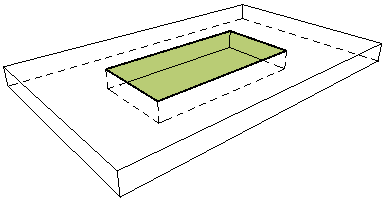

Площадь Отверстий

Общая площадь поверхности всех отверстий в Перекрытии, измеряемая согласно 2D-многоугольнику Перекрытия.

Операции Твердотельного Моделирования игнорируются.

Расположе­ние Плоско­сти Привязки

Верх или Низ.

Для многослойных Перекрытий также может использоваться Верх Ядра или Низ Ядра.

Расположение Плоскости Привязки задается в диалоге Параметров Перекрытия.

Площадь Верхней Поверхно­сти Балки

Площадь верхней поверхности Перекрытия.

Отверстия и Операции Твердотельного Моделирования учитываются.
