Параметр

Краткое Описание

Полное Описание

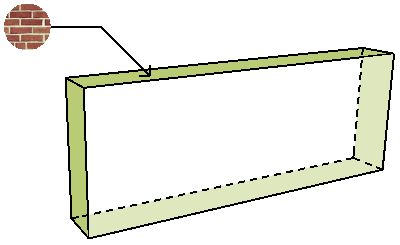

Покрытие Торцевых Поверхно­стей

Наименование Покрытия, назначенного торцам Стены.

Выводится покрытие торцов Стены по умолчанию (определяемое Строительным Материалом). Не отображается для многослойных Стен.

Для включения в Каталог информации обо всех Покрытиях многослойных элементов воспользуйтесь Каталогом Покрытий (например, Всей Отделки).

Угол Наклона Внутрен­ней Поверх­ности Стены

Угол наклона Внутренней поверхности Стены, измеряется перпендикулярно Внутренней поверхности.

Угол Наклона Наружной Поверхно­сти Стены

Угол наклона Наружной поверхности Стены.

То же самое, что и Общий параметр "Ула Наклона".

Геометри­ческий Вариант Стены

Прямая, Трапецеидальная или Многоугольная.

Толщина Воздушной Прослойки

Толщина слоя Стены, используемого в качестве “Воздушной Прослойки”.

Воздушная Прослойка настраивается при помощи команды меню Параметры > Рабочая Среда Проекта > Единицы и Правила Расчетов.

Аналитиче­ская Пло­щадь Проемов с Внутрен­ней Сто­роны

Площадь всех проемов (окон, дверей, пустых проемов) по Внутренней поверхности Стены.

Вычисление этой площади базируется на отверстиях, которые получаются в результате вычитания из стены GDL-проемов.

Аналитиче­ская Пло­щадь Проемов с Наружной Стороны

Площадь всех проемов (окон, дверей, пустых проемов) по Наружной поверхности Стены.

Вычисление этой площади базируется на отверстиях, которые получаются в результате вычитания из стены GDL-проемов.

Аналитиче­ский Объем Проемов в Стене

Объем всех проемов в Стене (окон, дверей, пустых проемов).

Вычисление объема базируется на отверстиях, которые получаются в результате вырезания из стен GDL-проемов.

Операции Твердотельного Моделирования не учитываются.

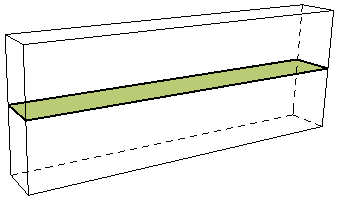

Площадь Стены

Площадь горизонтального сечения Стены согласно ее представлению на Плане Этажа.

Площадь может меняться в зависимости от настроек Проекции Плана Этажа (например, Только Сечение или Сечение и Верх)

Пересечения стен не влияют на значение периметра.

Общая Ширина Дверей в Стене

Сумма номинальной ширины (задаваемой в диалоге Параметров Дверей) всех размещенных в Стене дверей.

Общая Ширина Окон в Стене

Сумма номинальной ширины (задаваемой в диалоге Параметров Окна) всех размещенных в Стене окон.

Условная Длина Стены по Внутрен­ней Сто­роне

Длина Стены по Наружной Поверхности. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает длину любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Длину Стен…”).

Условная Длина Стены по Наружной Стороне

Длина Стены по Наружной Поверхности. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает длину любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Длину Стен…”).

Условная Площадь Поверхно­сти с Вну­тренней Стороны

Площадь Внутренней Поверхности Стены. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Площадь Стен…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Условная Площадь Поверхно­сти с Наружной Стороны

Площадь Наружной Поверхности Стены. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Площадь Стен…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Условный Объем Слоя c Внутрен­ней Сто­роны Стены

Объем Слоя, образующего Внутреннюю Поверхность Стены. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает объем любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Объем Стен…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Условный Объем Слоя c Наруж­ной Сто­роны Стены

Объем Слоя, образующего Наружную Поверхность Стены. Это значение может меняться на основе Правил Расчетов.

Условие: вычитает объем любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить Объем Стен…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Толщина Стены в Конце

Толщина конца трепецидальной Стены.

Второе значение толщины, задаваемое для трапецеидальной Стены в диалоге Параметров Стены.

Общая Пло­щадь Вну­тренней Поверхно­сти Стены

Общая площадь поверхности с Внутренней стороны стены с учетом площади всех проемов.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Общая Пло­щадь Наружной Поверхно­сти Стены

Общая площадь поверхности с Наружной стороны Стены с учетом площади всех проемов.

Подрезки элементов учитываются. Операции Твердотельного Моделирования игнорируются.

Покрытие Внутрен­ней Поверх­ности

Наименование покрытия, назначенного Внутренней поверхности Стены.

Длина Линии При­вязки

Длина Линии Привязки Стены.

Длина Стены по Центру

Длина Стены, измеряемая по центру от одного конца Стены до другого.

Длина Стены по Внутрен­ней Сто­роне

Длина Стены, измеряемая по крайним точкам Внутренней стороны.

Длина Стены по Наружной Стороне

Длина Стены, измеряемая по крайним точкам Наружной стороны.

Макси­мальная Высота Стены

Высота Стены по ее наивысшей точке.

Подрезки Крышами учитываются.

Отсечения и Операции Твердотельного Моделирования игнорируются.

Макси­мальная Высота Слоя с Вну­тренней Стороны Стены

Высота наивысшей точки Слоя, находящегося с Внутренней стороны Стены.

Подрезки Крышами учитываются.

Отсечения и Операции Твердотельного Моделирования игнорируются.

Макси­мальная Высота Слоя с Наружной Стороны Стены

Высота наивысшей точки Слоя, находящегося с Наружной стороны Стены.

Подрезки Крышами учитываются.

Отсечения и Операции Твердотельного Моделирования игнорируются.

Минималь­ная Высота Слоя с Вну­тренней Стороны Стены

Высота наиболее низкой точки Слоя, находящегося с Внутренней стороны Стены.

Подрезки Крышами учитываются.

Отсечения и Операции Твердотельного Моделирования игнорируются.

Минималь­ная Высота Слоя с Наружной Стороны Стены

Высота наиболее низкой точки Слоя, находящегося с Наружной стороны Стены.

Подрезки Крышами учитываются.

Отсечения и Операции Твердотельного Моделирования игнорируются.

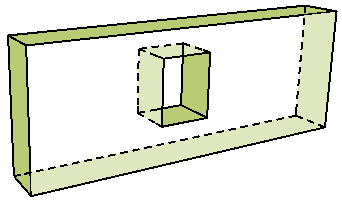

Чистая Пло­щадь Тор­цевых Поверхно­стей

Сумма площадей всех торцов Стены Все отсечения и Операции Твердотельного Моделирования учитываются.

Чистая Пло­щадь Вну­тренней Поверхно­сти

Площадь поверхности с Внутренней стороны Стены.

Проемы вычитаются, отсечения и Операции Твердотельного Моделирования учитываются.

Чистая Пло­щадь Наружной Поверхно­сти

Площадь поверхности с Наружной стороны Стены.

Проемы вычитаются, отсечения и Операции Твердотельного Моделирования учитываются.

Количество Пересекаю­щих Колонн

Количество размещенных в стене Колонн.

Количество Дверей в Стене

Количество размещенных в Стене Дверей

Количество Отверстий (Количе­ство Пустых Проемов)

Количество Пустых проемов, размещенных в Стене.

Количество Окон в Стене

Количество размещенных в Стене Окон.

Покрытие Наружной Поверхно­сти

Имя покрытия, назначенного Наружной поверхности Стены.

Расположе­ние Линии Привязки

Задается в диалоге Параметров Стены (Наружная Поверхность, Внутренняя Поверхность или По Центру).

Для многослойных Стен: может также быть Снаружи Ядра, Внутри Ядра или По Центру Ядра.

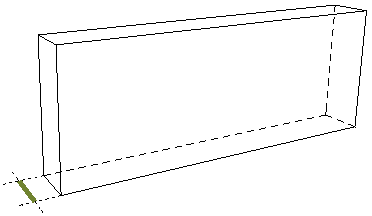

Толщина Стены (Устарев­ший)

Устаревший. См. поле Толщины в Общих параметрах.

Толщина Слоя с Вну­тренней Стороны Стены

Для многослойных Стен: Толщина слоя, образующего Внутреннюю Поверхность Стены.

Толщина каждого слоя настраивается при помощи команды меню Параметры > Реквизиты Элементов > Многослойные Конструкции.

Толщина Слоя с Наружной Стороны Стены

Для многослойных Стен: Толщина слоя, образующего Наружную Поверхность Стены.

Толщина каждого слоя настраивается при помощи команды меню Параметры > Реквизиты Элементов > Многослойные Конструкции.

Объем Слоя c Внутрен­ней Сто­роны Стены

Чистый объем слоя, образующего Внутреннюю Поверхность Стены.

Из объема слоя вычитаются объемы Проемов.

Учитываются подрезки и Операции Твердотельного Моделирования.

Объем Слоя c Наруж­ной Сто­роны Стены

Чистый объем слоя, образующего Наружную Поверхность Стены.

Из объема слоя вычитаются объемы Проемов.

Учитываются подрезки и Операции Твердотельного Моделирования.

Тип Наклона Стены

Вертикальная, Наклонная или Наклонная с двух сторон.

Настраивается в панели Форма и Расположение диалога Параметров Стены.
