Параметр

Краткое Описание

Полное Описание

Чистый Периметр Зоны

Периметр зоны, измеряемый вдоль внутренних сторон окружающих стен (не зависимо от расположения линий привязки стен).

Измерен­ная Чистая Площадь Зоны

Общая площадь многоугольника Зоны. Не включает площадь стен, ограничивающих Зону.

Из Площади Зоны могут вычитаться площади находящихся в ней   элементов.

В Чистую Площадь не включаются площади конструктивных элементов,

для параметра "Отношения к Зонам" которых выбран вариант "Граница Зоны".

Отношение к Зонам доступно для

- Стен и Колонн: диалог Параметров, панель Модель

 - Навесных Стен: диалог Параметров, панель Размещение Элементов

Измерен­ная Чистая Площадь Зоны

Общая площадь многоугольника Зоны. Может включать площади ограничивающих стен до их линий привязки.

Площади ограничивающих Стен включаются в Измеренную Площадь, если Зона ограничивается по линиям привязки стен.

Количество Балок в Зоне

Количество балок в Зоне.

Балка находится в зоне, если любая часть ее 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Количество Колонн в Зоне

Количество колонн в Зоне.

Окно находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Количество Входящих Углов Зоны

Количество входящих углов многоугольника Зоны.

Количество Углов Зоны

Количество углов многоугольника Зоны.

Количество Дверей в Зоне

Количество дверей в Зоне.

Дверь находится в зоне, если любая часть ее 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Количество Источни­ков Света

Количество источников света в Зоне.

Источник Света находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Количество Объектов в Зоне

Количество объектов в Зоне.

Объект находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Количество Частей Стен Зоны

Часть Стены: Стена, располагающаяся вдоль границы Зоны.

Количество Окон в Зоне

Количество окон в Зоне.

Окно находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Общий Периметр Зоны

Периметр зоны, соответствующий многоугольнику зоны в основании тела зоны.

Для зон, построенных с помощью метода линий привязки, периметр измеряется вдоль линий привязки окружающих стен.

Периметр Стен, Огра­ничиваю­щих Зону

Периметр стен, ограничивающих зону.

Площадь Поверхно­сти Стен, Ограничи­вающих Зону

Площадь поверхности стен, ограничивающих Зону.

Стена находится в зоне, если любая часть ее 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Уменьше­ние Пло­щади

Вычисленная Площадь в процентном отношении к Уменьшенной Площади.

В панели Вычисления Площади диалога Параметров Зоны: если вы активируете "Уменьшение" на определенное количество процентов, то результат будет являться Вычисленной Площадью.

Пример: если "Уменьшение" составляет 20 процентов, то "Уменьшенная Площадь" составит 80 процентов.

Вычислен­ная Пло­щадь

Площадь Зоны, уменьшенная на значение Уменьшения Площади. Это значение задается в панели Вычисления Площади диалога Параметров Зоны.

В панели Вычисления Площади диалога Параметров Зоны: активируйте "Уменьшение" и введите количество процентов, на которое должно быть вычтено. Результат будет являться Вычисленной Площадью.

Площадь Поверхно­сти Дверей в Зоне

Суммарная площадь поверхности всех дверей в Зоне

Дверь находится в зоне, если любая часть ее 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Ширина Дверей в Зоне

Суммарная ширина всех дверей в Зоне

Дверь находится в зоне, если любая часть ее 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Вычитае­мая Пло­щадь Колонн

Площадь колонн, вычитаемая из Измеренной Площади Зоны.

Относится к тем зонам, в которых присутствуют колонны. Если для Отношения к Зонам выбран вариант Только Уменьшения Площади Зоны И площадь Колонны превышает минимальное значение, настроенное в правилах расчетов Зон, то площадь Зоны будет уменьшена на заданное количество процентов.

Вычитае­мая Пло­щадь Штриховки

Площадь штриховки, вычитаемая из Измеренной Площади Зоны.

Относится к тем зонам, в которых присутствуют штриховки. Если вычитание из Зон активировано в панели Общих Параметров диалога Параметров Штриховки, то площадь Зоны будет уменьшена на заданное количество процентов.

Вычитае­мая Пло­щадь с Низким Потолком

Площадь с низким потолком, вычитаемая из Измеренной Площади Зоны.

 Если Зона отсечена Крышей или Оболочкой, то площадь Зоны будет уменьшена в соответствии с настройками "Уменьшения площади под низким потолком".

Вычитае­мая Пло­щадь Стен

Площадь стен, вычитаемая из Измеренной Площади Зоны.

Относится к тем зонам, в которых присутствуют стены. Если для Отношения к Зонам выбран вариант Только Уменьшения Площади Зоны И площадь Стены превышает минимальное значение, настроенное в правилах расчетов Зон, то площадь Зоны будет уменьшена на заданное количество процентов.

Толщина Пола Зоны

Значение толщины черного пола.

Настраивается в панели Имени и Расположения диалога Параметров Зоны.

Уменьшен­ная Пло­щадь

Площадь Зоны после вычитания из Чистой Измеренной Площади площадей, уменьшающих площадь Зоны (Параметры > Рабочая Среда Проекта > Зоны).

Конструктивные элементы: Если для Отношения к Зонам выбран вариант Только Уменьшения Площади Зоны И площадь Стены/Колонны превышает минимальное значение, настроенное в правилах расчетов Зон, то площадь Зоны будет уменьшена на заданное количество процентов.

 Штриховка. Если вычитание из Зон активировано в панели Общих Параметров диалога Параметров Штриховки, то площадь Зоны будет уменьшена на заданное количество процентов.

 Если Зона отсечена Крышей или Оболочкой, то площадь Зоны будет уменьшена в соответствии с настройками "Уменьшения площади под низким потолком".

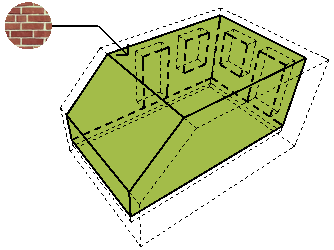

Покрытие Зоны

Покрытие, назначенное Зоне.

Общая Вычитае­мая Пло­щадь

Сумма площадей Стен/Колонн/Навесных Стен/Штриховок/Площадей с низким потолков, вычитаемых из измеренной площади Зоны.

Относится к тем зонам, в которых присутствуют перечисленные элементы.

Расчет площадей Зон зависит от параметра Отношения к Зонам, настраиваемого в диалогах Параметров Элементов, и от настроек диалога Параметры > Рабочая Среда Проекта > Зоны.

Единое Покрытие

Этот маркер активирован, если для всех поверхностей Зоны применено одно и то же покрытие.

Если маркер не активирован, то поверхности Зоны наследуют покрытия ограничивающих ее элементов.

Настраивается в панели Модель диалога Параметров Зоны. Выберите покрытие для Зоны, затем установите переключатель в положение “Использовать это Покрытие на всех Поверхностях Зоны” или “Использовать Покрытия Ограничивающих Стен и Подрезающих Элементов”.

Площадь Задней Поверхно­сти Вставки Стены

Площадь задней поверхности вставки стены.

Вставки Стен создаются на основе геометрии Проемов: Четвертей, Вставок и/или Подоконных Ниш. Если эта геометрия отражается на Зонах (т.е. размеры превышают минимальные значения, заданные в правилах расчета Зон, и/или линии привязки проемов соприкасаются с Зонами), можно получить значения площадей верхних, боковых и задних поверхностей.

Площадь Боковой Поверхно­сти Вставки Стены

Площадь боковой поверхности вставки стены.

См. , выше.

Площадь Верхней Поверхно­сти Вставки Стены

Площадь верхней поверхности вставки стены.

См. , выше.

Площадь Поверхно­стей Окон в Зоне

Площадь поверхности окон в Зоне

Окно находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Ширина Окон в Зоне

Ширина окон в Зоне

Окно находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкасается с 2D-многоугольником Зоны.

Категория Зоны

Имя категории зоны.

Настраивается в панели Имени и Расположения диалога Параметров Зоны.

Код Катего­рии Зоны

Номер Категории Зоны.

Зависит от Категории Зоны. Коды Категорий назначаются Категориям Зон при помощи команды меню Параметры > Реквизиты Элементов > Категории Зон (нажмите кнопку Переименовать, чтобы получить доступ к параметру Кода).

Название Зоны

Имя зоны, заданное в панели Имя и Расположение диалога Параметров Зоны.

Номер Зоны

Номер Зоны, указанный в панели Имя и Расположение диалога Параметров Зоны.
