Параметр
Краткое Описание
Полное Описание

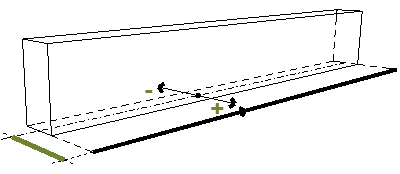

Смещение Оси Балки
Смещение линии оси привязки
По умолчанию это значение равно нулю (ось привязки проходит через центр Балки). Пользователь может указать для этого параметра любое другое значение в диалоге Параметров Балки, смещая таким образом ось привязки от центра на заданное расстояние.
Тип Поперечного Сечения Балки
Прямоугольное или Профилированное.
Тип поперечного сечения Балки задается в диалоге Параметров Балки.

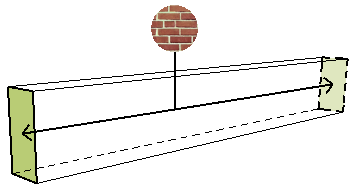

Покрытие Торцевых Поверхностей Балки
Наименование Покрытия, назначенного для торцов Балки.

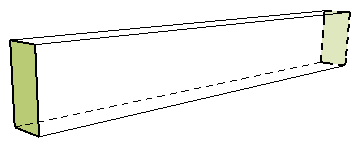

Площадь Торцевых Поверхностей Балки
Площадь поверхностей торцов Балки

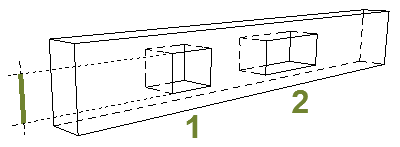

Высота Отверстия в Балке
Высота или диаметр первого отверстия, размещенного в Балке.
То же самое значение, что и Размер Отверстия 2 или Диаметр, задаваемый в панели Отверстия диалога Параметров Балки.

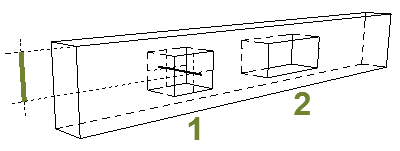

Отметка Отверстия в Балке
Расстояние по высоте от центральной точки первого размещенного отверстия до нижней поверхности Балки.
То же самое значение, что и Расположение, задаваемое в панели Отверстия диалога Параметров Балки.

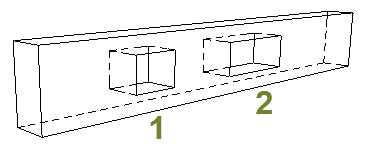

Количество Отверстий в Балке
Общее количество отверстий в Балке.

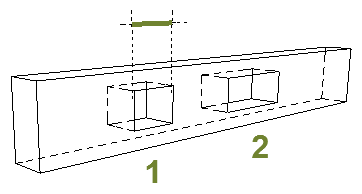

Ширина Отверстия в Балке
Ширина первого размещенного в Балке отверстия.
То же самое значение, что и Размер Отверстия 1, задаваемый в панели Отверстия диалога Параметров Балки.

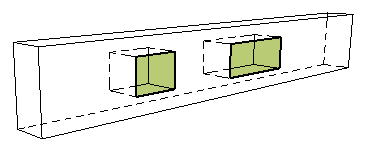

Площадь Торцевых Поверхностей Отверстий Балки
Общая площадь всех торцевых поверхностей отверстий в Балке
Площадь Отверстий в Балке
Суммарная площадь 2D-поверхностей всех отверстий, вычисленная по одной из сторон Балки.

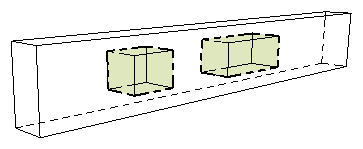

Объем Отверстий в Балке
Суммарный объем всех отверстий в Балке.
Вычисляется умножением Площади Отверстий на Толщину Балки.

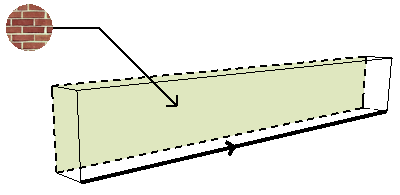

Покрытие Левой Поверхности Балки
Наименование Покрытия, назначенного левой поверхности Балки.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

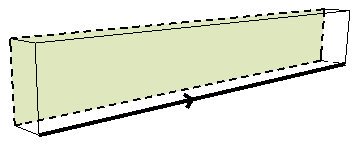

Площадь Левой Поверхности Балки
Площадь левой поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

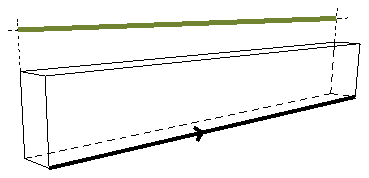

Длина Балки Слева
Длина Балки с левой стороны.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

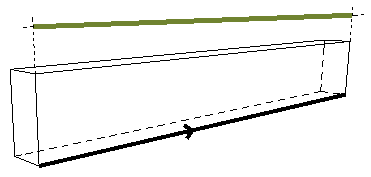

Длина Балки Справа
Длина Балки с правой стороны.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.
Покрытие Правой Поверхности Балки
Наименование Покрытия, назначенного правой поверхности Балки.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

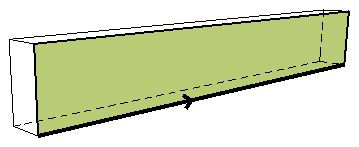

Площадь Правой Поверхности Балки
Площадь правой поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

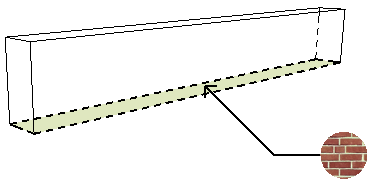

Покрытие Нижней Поверхности
Наименование Покрытия, назначенного нижней поверхности Балки.

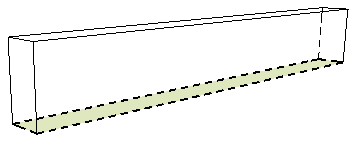

Площадь Нижней Поверхности Балки
Площадь нижней поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” сторона определяются на основании направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

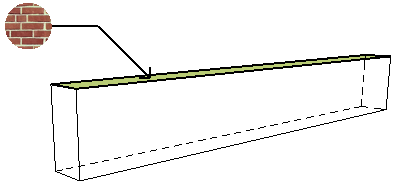

Покрытие Верхней Поверхности
Наименование Покрытия, назначенного верхней поверхности Балки.

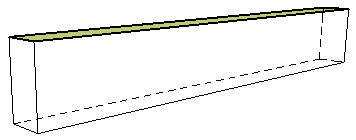

Площадь Верхней Поверхности Балки
Площадь верхней поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
