Параметры Каталогов Панелей НС

Параметр

Краткое Описание

Полное Описание

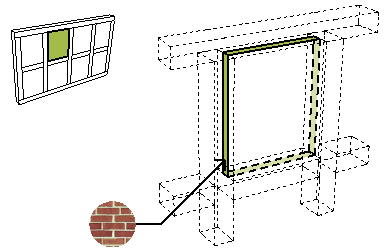

Покрытие Торцевых Поверхно­стей

Покрытие торцов Панелей, настраиваемое в панели Модель диалога Параметров Панели НС.

Для GDL-объектов Панелей покрытие определяется GDL-скриптом.


Аббревиа­тура Ориен­тации

Ориентация угла поворота.

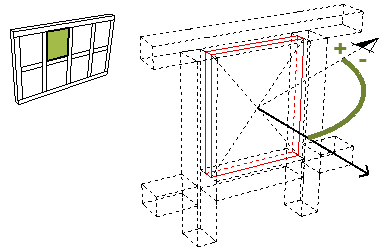

Угол Отно­сительно Направле­ния на Север

Угол поворота панели в градусах, измеряемый относительно направления на север.




Функция Панели НС

Может быть Фиксированной, Окном или Дверью, зависит от выбранного Типа Панели.

Настраивается в панели Типа и Геометрии Панели диалога Параметров Рамы НС.


Площадь Панели НС с Креплени­ями

Общая площадь поверхности панели.

Включает части Панелей, располагающиеся в пазах Рам (значение Глубины крепления настраивается в панели Типа и Геометрии Панели диалога Параметров НС).


Покрытие Панели НС Внутри

Покрытие внутренней поверхности Панели, настраиваемое в панели Модель диалога Параметров НС.

Для GDL-объектов Панелей покрытие определяется GDL-скриптом.


Номиналь­ная Высота Панели НС

Высота панели.

Не включает части Панелей, располагающиеся в пазах Рам.


Площадь Панели НС без Крепле­ний

Площадь поверхности панели.

Не включает части Панелей, располагающиеся в пазах Рам.

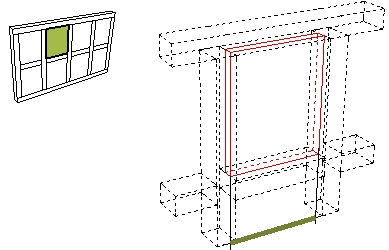

Номиналь­ная Ширина Панели НС

Ширина панели.

Не включает части Панелей, располагающиеся в пазах Рам.

Для типичных панелей эта ширина совпадает со значением параметра обычной ширины.

Для GDL-объектов Панелей это значение может быть задано в Параметрах Панели.


Ориента­ция Панели НС

Выводится направление открывания (Левое или Правое) для Панелей, являющихся Дверями и Окнами.




Покрытие Снаружи

Покрытие наружной поверхности Панели, настраиваемое в панели Модель диалога Параметров НС.

Для GDL-объектов Панелей покрытие определяется GDL-скриптом.


Класс Панели

Например: Основная, Дополнительная или Специальная.

Назначение Классов Панелей осуществляется в окне Предпросмотра в панели Образец и Предварительный Просмотр Сетки диалога Параметров Системы Навесной Стены.

Панели из Специального класса могут настраиваться индивидуально с помощью диалога Параметров Панели, доступного в Режиме Редактирования Навесной Стены.


Тип Панели

Наименование Типа Панели.

Настраивается в панели Типа и Геометрии Панели диалога Параметров Рамы НС.
