Редактирование Векторного Рисунка Штриховки

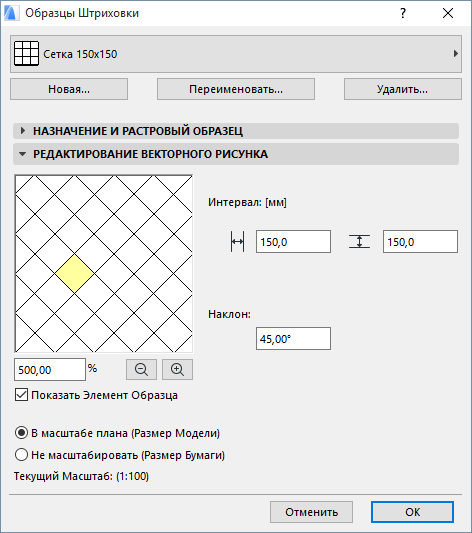

Эта панель отображается в диалоге Образцов Штриховки (Параметры > Реквизиты Элементов > Штриховки) при редактировании векторной штриховки.

Выберите из выпадающего меню в верхней части диалога штриховку, векторный рисунок которой требуется отредактировать.

Измените его свойства в панели Редактирования Векторного Рисунка с помощью описываемых ниже элементов:

Показать Элемент Образца: Отметьте этот маркер, чтобы выделить цветом образец штриховки в окне предварительного просмотра.

Поле Масштаба: Укажите в процентах масштаб отображения векторной штриховки.

Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.

См. также Масштаб Образца Штриховки.

Уменьшить: Щелчок на этой кнопке уменьшает изображение в области просмотра векторной штриховки.

Увеличить: Щелчок на этой кнопке увеличивает изображение в области просмотра векторной штриховки.

Интервал: Укажите здесь расстояние по горизонтали и вертикали между штрихами векторного рисунка.

Наклон: Задайте угол поворота векторной штриховки, отображаемой в окне предварительного просмотра.

По завершении настройки параметров нажмите кнопку OK. Сделанные изменения незамедлительно отразятся на всех элементах, использующих этот образец штриховки.
