Создание и редактирование штриховки-рисунка

Штриховка-рисунок может использоваться как

•штриховка чертежей ИЛИ

•штриховка поверхностей, применяемая к крыше, перекрытию или 3D-сетке..

Штриховка-рисунок позволяет использовать рисунок в качестве переднего плана штриховки чертежей или штриховки поверхностей.

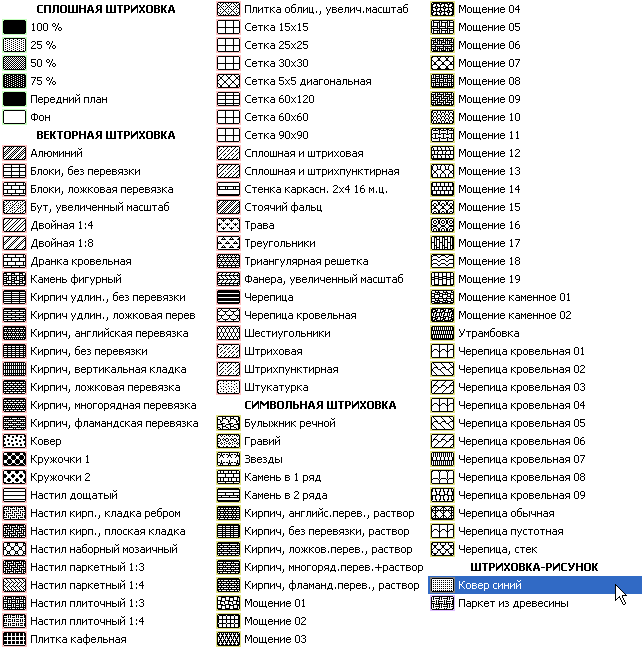

По умолчанию ARCHICAD предоставляет два файла рисунков в качестве штриховки-рисунка, однако Вы можете определить свои собственные штриховки-рисунки.

Создание Новой Штриховки-Рисунка

1.Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.

2.Нажмите кнопку Новая.

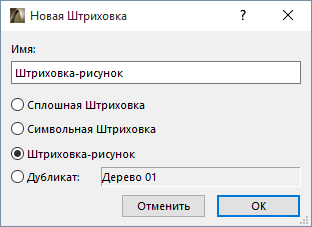

3.В диалоге Новой Штриховки установите переключатель в положение Штриховка-рисунок.

4.В результате появится панель Текстуры Штриховки. В панели Назначения и Растрового Образца настройте Использование штриховки для Чертежей и/или Поверхностей.

5.В панели Текстуры Штриховки нажмите кнопку Загрузки Изображения, чтобы открыть диалог просмотра Библиотеки. Найдите подходящее изображение и нажмите кнопку OK.

6.При помощи выпадающего списка Образца выберите количество образцов текстуры для отображения в окне Предварительного просмотра.

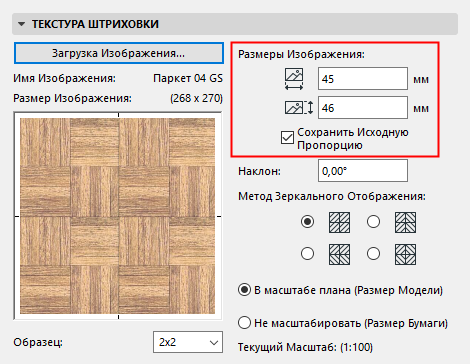

7.Воспользуйтесь элементами управления Размерами Изображения, чтобы настроить размеры образца штриховки.

Сохранить Исходную Пропорцию: Отметьте этот маркер для сохранения соотношения сторон изображения.

Наклон: Введите угол наклона изображения относительно горизонтали.

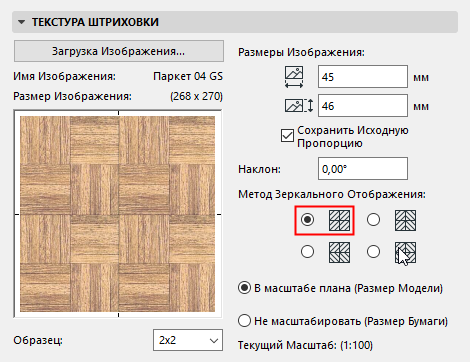

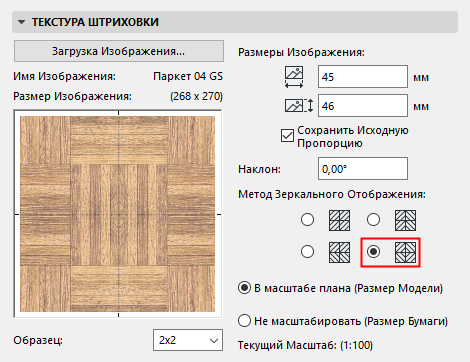

8.Выберите Метод Зеркального Отображения, чтобы настроить способ тиражирования образца в пределах штриховки.

Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.

См. также Масштаб Образца Штриховки.

9.Нажмите ОК для сохранения вновь созданной штриховки в качестве реквизита Вашего проекта.
