Настройка доступности Штриховки в выпадающих меню
Во избежание отображения слишком большого списка Штриховок в диалогах ARCHICAD, не активируйте лишние маркеры раздела "Использовать для" при настройке Образцов Штриховки.
Например:
•Для образца штриховки должен быть отмечен маркер "Штриховки Поверхностей", если вы хотите, чтобы этот образец был доступен в качестве Штриховки Поверхностей, таких элементов, как Перекрытия или Крыши.
•В Строительных Материалах могут использоваться только “Штриховки Сечений”.
Редактирование Категории Образца Штриховки

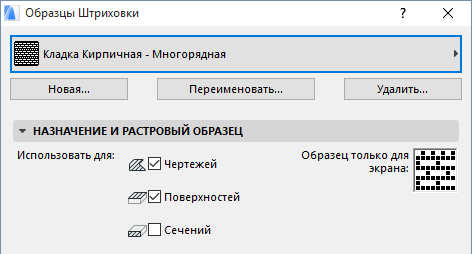

1.Активируйте команду Параметры > Реквизиты Элементов > Образцы Штриховки и раскройте панель Назначения и Растрового Образца.
2.Выберите Штриховку, которую требуется отредактировать.
3.Активируйте один или несколько маркеров в разделе Использовать для, чтобы настроить Категории Штриховки.
•Штриховка Чертежей: не применяется для конструктивных элементов, она создается только с помощью инструмента Штриховка.
Примечание: Если этот маркер не отмечен, то текущая штриховка не будет отображаться в диалоговом окне Параметров Штриховки.
•Штриховка Поверхностей: Активируйте этот маркер, чтобы выбранную штриховку можно было использовать в диалогах Параметров Перекрытий, Крыш, Оболочек, 3D-сеток, Зон и Объектов, а также в панели 3D-штриховки диалога Параметров Покрытий.
•Штриховка Сечений: Активация этого маркера позволяет использовать выбранную штриховку в диалогах Параметров GDL-объектов (использующих штриховки сечений) и в диалоге Строительных Материалов.
Примечание: Присутствуют некоторые ограничения. Например, Штриховки-Рисунки не могут использоваться в качестве штриховок сечений.
