Данные Выносных Надписей Текстов/Автотекстов

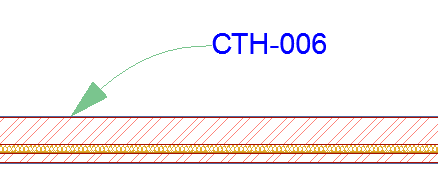

В этом примере в Выносной Надписи Текста/Автотекста по умолчанию отображается ID Связи (если он доступен) и ID Элемента.

Изменение Данных по Умолчанию в Выносной Надписи Текста/Автотекста

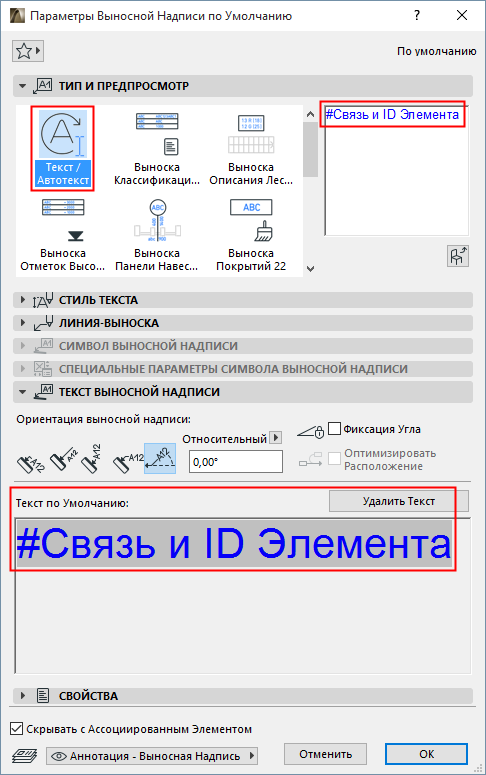

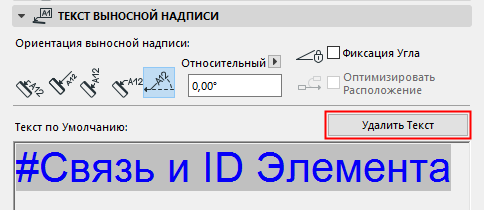

1.В диалоге Параметров Выносной Надписи по Умолчанию откройте панель Текста Выносной Надписи и нажмите кнопку Удалить Текст.

2.Разместите в проекте пустую Выносную Надпись Текста/Автотекста.

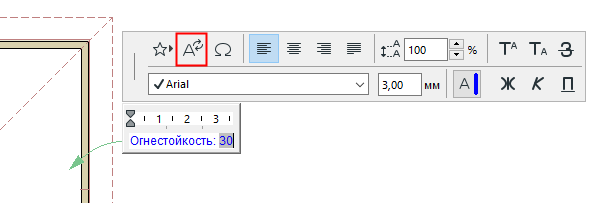

3.В Текстовом Редакторе введите нужный текст и при необходимости добавьте элементы Автотекста. Например, можно ввести текст “Огнестойкость:” и добавить Автотекст Предела Огнестойкости. Таким образом можно создавать простые текстовые выноски, содержащие ассоциативные данные об элементах, с которыми они связаны.

См. Вставка Автотекста.

4.Сделайте щелчок для размещения Выносной Надписи.

5.Выполните одно из следующих действий:

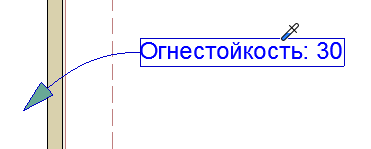

–Воспользуйтесь функцией Восприятия Параметров (Alt+щелчок мышью), чтобы сделать параметры созданной Выноски применяемыми по умолчанию.

–Сохранить Выноску в Избранном: содержимое Текстовой Выноски также будет сохранено в Избранном. Воспользуйтесь панелью Избранного для создания Выносок, содержащих преднастроенный текст. (См. Создание Новых Элементов Избранного.)

Для форматирования отдельных символов, строк или абзацев текстового блока выносной надписи или для вставки текстовых символов воспользуйтесь элементами управления Панели Форматирования и Текстового Редактора.

Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.

См. Управляющие элементы панели форматирования и текстового редактора.
