Чертежи могут размещаться в макете по отдельности или в совокупности следующим образом.
Перетаскивание Видов в Макеты (Панель Навигатора или Организатор)
Размещение Чертежей из Внешних Приложений
Размещение чертежа с использованием редактора макетов
Размещение чертежа с использованием инструмента Чертеж
Сохранить Вид и Разместить в Макете
Импорт видов из внешнего проекта ArchiCAD (индивидуального или Teamwork)
При размещении чертежа ARCHICAD использует его точку привязки, установленную в панели Панель Размер и Отображение диалога Параметры чертежа. Та же самая точка привязки будет использоваться в том случае, когда впоследствии будет изменен исходный вид чертежа, в связи с чем произойдет обновление самого чертежа.
Перетаскивание Видов в Макеты (Панель Навигатора или Организатор)

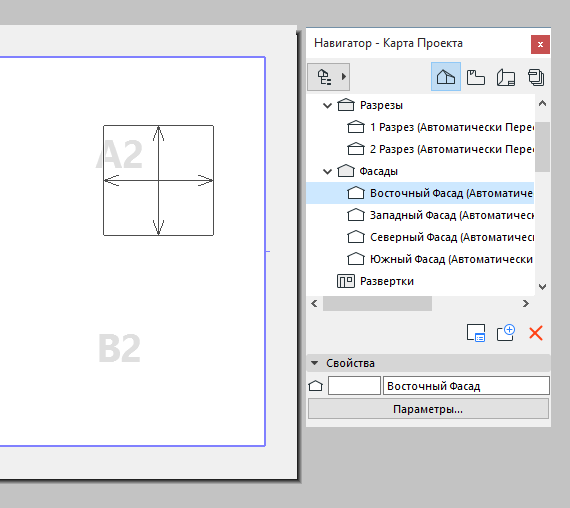

Активировав окно Макета, перейдите в Панель Навигатора или Организатора и перетащите один или несколько элементов (проекций, видов текущего проекта или видов из внешних файлов ARCHICAD) непосредственно в макет. Перемещаемые в макет проекции преобразуются в виды с их текущими параметрами. Вновь созданный вид добавляется в карту видов, а вновь размещенный чертеж добавляется в книгу макетов.
Примечание: При одновременном размещении в макете нескольких элементов из навигатора/организатора, процедура размещения будет производиться в соответствии с правилами (например, авторазмещение), установленными в панели Размещение
чертежа диалогового окна Параметры основного макета.
См. Параметры основного макета.
Панель Организатора и Доступ к Видам/Макетам Внешних Проектов ARCHICAD.
См. также Размещение в макете множества чертежей.
Размещение Чертежей из Внешних Приложений
1.Активируйте команду Файл > Внешние Данные > Разместить Внешний Чертеж.
2.В открывшемся диалоге Размещение чертежа найдите и выберите файл чертежа. (Среди доступных форматов являются PDF, многие форматы изображений, DXF и DWG.) Нажмите кнопку Открыть.
3.С помощью курсора разместите чертеж в окне ARCHICAD.
Чтобы импортировать только определенные слои чертежей DWG/DXF/DWF,
см. “Активирование неполного открытия” в Параметры Открытия (Параметры Трансляции DXF/DWG).
Чтобы показать/спрятать исходные слои импортируемых в ARCHICAD чертежей DWG,
См. Вложенные слои.
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
См. также Импорт файлов PDF как чертежей.
Размещение чертежа с использованием редактора макетов
В редакторе макетов организатора перетащите взгляды, виды и внешние файлы из иерархической структуры слева в книгу макетов, расположенную справа. (Или воспользуйтесь кнопкой Разместить чертеж в левой части организатора.)
См. Панель Организатора.
См. также Доступ к Видам/Макетам Внешних Проектов ARCHICAD.
Размещение чертежей производится в соответствии со следующими правилами:
•Если Вы перетащите элемент на имя существующего макета, чертеж будет добавлен к этому макету.
•Если Вы перетащите элемент на имя поднабора книги макетов, чертеж будет размещен в новом макете, созданном автоматически внутри поднабора (или на самом верхнем уровне книги макетов).
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
Размещение чертежа с использованием инструмента Чертеж
При активном окне макета выберите инструмент Чертеж и затем щелкните в макете.
В открывшемся диалоговом окне Размещение чертежа выберите один из следующих вариантов в качестве источника чертежа:

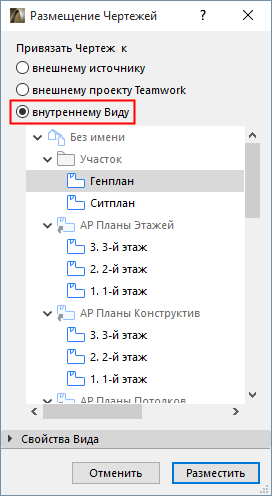

•Внутренний вид. В диалоговом окне приводится карта видов текущего проекта. Выберите вид и нажмите кнопку Разместить. (Спецификации выбранного вида приводятся в панели Спецификации вида, расположенной внизу.)
•Внешний источник. Нажмите кнопку Найти для нахождения файла чертежа в диалоговом окне Размещение чертежа.
При выборе файла проекта ARCHICAD опять открывается диалоговое окно Размещение чертежа, содержащее карту видов выбранного проекта. Выберите вид и нажмите кнопку Разместить, чтобы разместить его в активном окне макета.

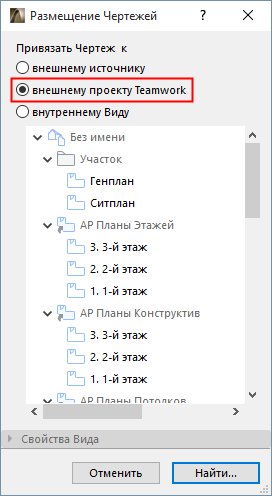

•Внешний проект Teamwork. Нажмите кнопку Найти. В открывшемся диалоговом окне Выбор проекта Teamwork выберите сервер и требуемый проект. Опять открывается диалоговое окно Размещение чертежа, содержащее карту видов выбранного проекта. Выберите вид и нажмите кнопку Разместить, чтобы разместить его в активном окне макета.
Внимание: Для получения доступа к серверу и его проекту Ваше имя пользователя должно присутствовать в списке пользователей проекта Teamwork.
Для получения дополнительной информации см. в Руководстве Пользователя BIMcloud.
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
Сохранить Вид и Разместить в Макете
Примечание: Данная команда доступна не во всех версиях локализации ARCHICAD.

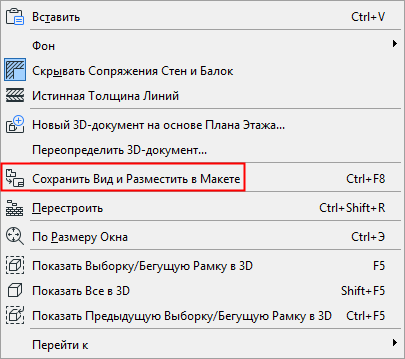

Активация команды Сохранить Вид и Разместить в Макете приводит к тому, что новый вид появляется одновременно в Карте Видов и в Книге Макетов.
Эта команда присутствует:
•в контекстном меню активного окна
•в контекстном меню вида/проекции в Выпадающей Панели Навигатора (при выборе вида она называется Разместить в Макете)
•в меню Документ
При этом активируется окно макета (открывается последний активный Макет или первый Макет Книги Макетов).

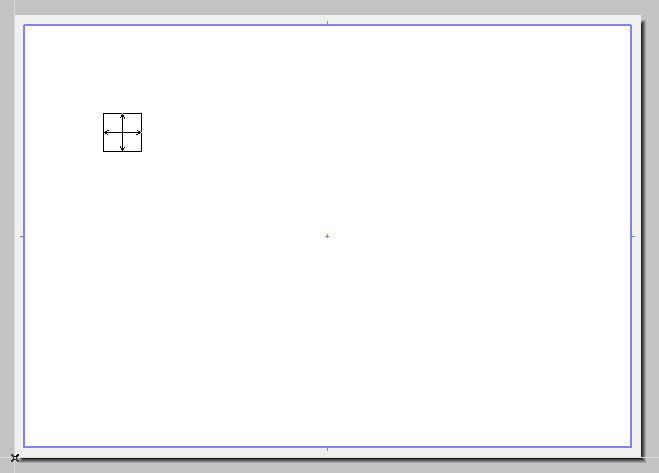

Щелчком мыши укажите место размещения чертежа.
Импорт видов из внешнего проекта ArchiCAD (индивидуального или Teamwork)
Импорт из индивидуального проекта ARCHICAD:
1.Файл > Внешние Данные > Разместить внешний чертеж
2.В открывшемся диалоговом окне выберите проект ARCHICAD (PLA, PLN, BPN).
3.Нажмите кнопку Открыть.

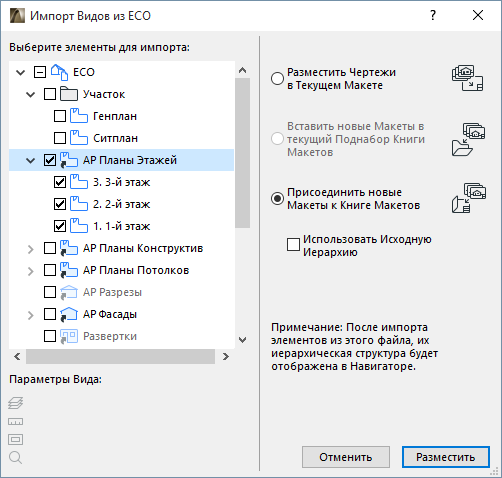

4.Открывается диалоговое окно Импорт видов из проекта ARCHICAD. Выберите вид(ы) для импорта и укажите метод добавления их в книгу макетов.
Для получения дополнительной информации см. Импорт видов из проекта ARCHICAD.
5.Нажмите кнопку Выбрать. Виды добавляются к книге макетов.
Импорт из проекта Teamwork:
1.Выполните команду Файл > Внешние Данные > Разместить внешний чертеж из проекта Teamwork;
2.В открывшемся диалоговом окне Выбор проекта Teamwork выберите сервер и требуемый проект.
Примечание: Помните, если Вы размещаете чертеж из проекта Teamwork, то исходный проект Teamwork должен иметь тот же номер версии, что проект, в котором размещается чертеж.
3.Нажмите кнопку Выбрать.
Внимание: Для получения доступа к серверу и его проекту Ваше имя пользователя должно присутствовать в списке пользователей проекта Teamwork.
Для получения дополнительной информации см. в Руководстве Пользователя BIMcloud.
4.Открывается диалоговое окно Импорт видов из проекта ARCHICAD. Выберите вид(ы) для импорта и укажите метод добавления их в книгу макетов.
Для получения дополнительной информации см. Импорт видов из проекта ARCHICAD.
5.Нажмите кнопку Выбрать. Виды добавляются к книге макетов.
См. также Замечание относительно чертежей, размещенных в проекте Teamwork.
Размещение вида из другого файла проекта ARCHICAD приводит к запуску еще одного экземпляра ARCHICAD.
Примечание: Если Вы не хотите, чтобы при каждом размещении вида запускался новый экземпляр ARCHICAD, отметьте маркер.
Не запускать новый экземпляр ARCHICAD при размещении вида в макете в диалоговом окне команды Параметры > Окружающая среда > Дополнительные параметры.
После размещения вида из внешнего файла проекта ARCHICAD карта видов и структура книги макетов этого исходного файла будут представлены в меню Выбор проекта и Вы можете легко разместить дополнительные чертежи в книге макетов текущего проекта.
