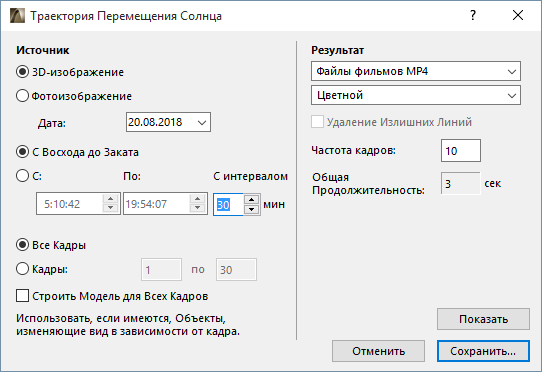

Чтобы воспользоваться этой функцией, активируйте команду меню Документ > Визуализация > Траектория Перемещения Солнца.
Механизм Траектории Солнца позволяет проанализировать весь проект или выбранную часть в реальной ситуации путем указания географического расположения объекта проектирования и периода времени, на протяжении которого анализируется модель.
Создаваемый таким образом видеоролик представляет собой серию изображений 3D-окна или визуализаций, настраиваемых при помощи Параметров 3D-проекции, Стилей 3D или Параметров Визуализации и Параметров Расположения Солнца.
Географическое расположение объекта проектирования, включая Направление Севера, настраивается при помощи команды меню Параметры > Рабочая Среда Проекта > Расположение Объекта Проектирования.
См. Расположение Объекта Проектирования и Север Проекта.
Примечание: На основе этих данных в ARCHICAD используется разработанный National Renewable Energy Laboratory (USA) Алгоритм Расположения Солнца для вычисления углов зенита и азимута солнца.
Для получения дополнительной информации об этом алгоритме см.: Алгоритм Расположения Солнца.
Полученную анимацию можно сразу отобразить на экране или сохранить в одном из наиболее распространенных форматов для последующего просмотра видеоролика на любой платформе.
Все проекции перемещения солнца создаются в соответствии с текущими настройками параллельной проекции или перспективного вида, настраиваемыми в диалоге Параметров 3D-проекции.
Источник
•Выберите вариант 3D-изображение, чтобы использовать 3D-окно в качестве источника построения изображения и построения окна предварительного просмотра.
Примечание: Выберите Стиль 3D и настройте параметры текущего 3D-окна перед началом создания Траектории Перемещения Солнца.
•Выберите вариант Фотоизображение для использования окна реалистического изображения в качестве исходного окна, а также в качестве окна предварительного просмотра.
Примечание: Выберите Сцену Визуализации перед началом создания Траектории Перемещения Солнца.
Дата: Настройте месяц и день Перемещения Солнца.
•Укажите продолжительность анализа траектории солнца: можно выбрать вариант С Восхода до Заката, либо задать продолжительность в часах и минутах.
•С интервалом: Задайте в минутах периодичность создания изображений Перемещения Солнца в пределах указанного выше диапазона.
•Все Кадры: В съемку включаются все анимационные кадры текущей траектории съемки.
•Кадры: Этот вариант позволяет указать диапазон кадров (с первого по последний), в пределах которого производится съемка.
Примечание: По умолчанию используются первый и последний кадры всей траектории съемки.
Строить Модель для Всех Кадров: Если этот маркер отмечен, то модель будет перестраиваться для каждого отдельного кадра.
Примечание: Этот маркер позволяет создавать дополнительные анимационные эффекты, если в модели присутствуют библиотечные элементы, меняющие свой внешний вид от кадра к кадру. Это возможно в том случае, когда изменяются параметры библиотечного элемента в зависимости от номеров кадров.
Результат
Настройте формат Траектории Перемещения Солнца.
•Выберите формат файла, чтобы создать видеоролик или набор статичных изображений.
•Настройте Цветовое Разрешение
Примечание: Этот параметр влияет на размеры файла видеоролика.
Удаление Излишних Линий: Отметьте этот маркер для удаления накладывающихся линий в сохраняемых изображениях.
Эта опция становится доступна, если:
•в качестве Механизма 3D-отображения используется Векторный Механизм (не OpenGL)
•вы экспортируете отдельные Кадры (не Все Кадры)
•выбран формат файла PMK или 2D-линии ARCHICAD.
Частота кадров. Задайте количество кадров в секунду.
Общая длина: Длина видеоролика отображается в секундах, которые делятся на количество кадров в соответствии с заданным значением.
Показать: Нажмите эту кнопку, чтобы создать Траекторию Перемещения Солнца без сохранения. Вы можете сохранить полученный видеоролик, повторно открыв диалог и нажав кнопку Сохранить.
Совет: Для создания предварительной последовательности кадров, настройте диапазон Кадров.

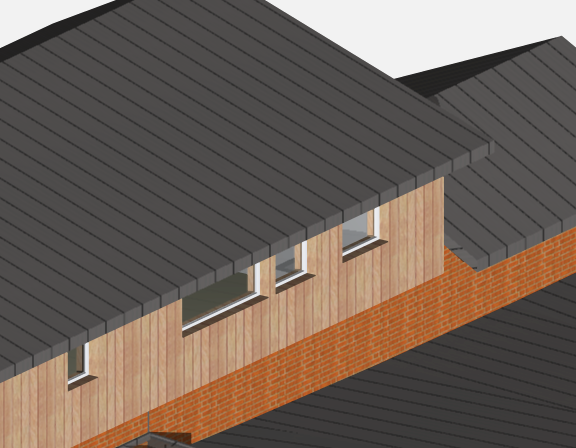

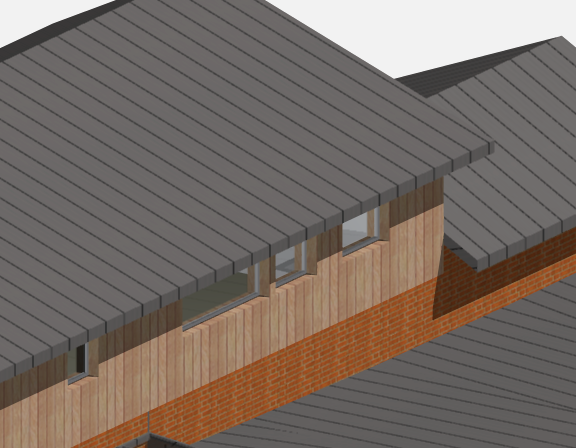

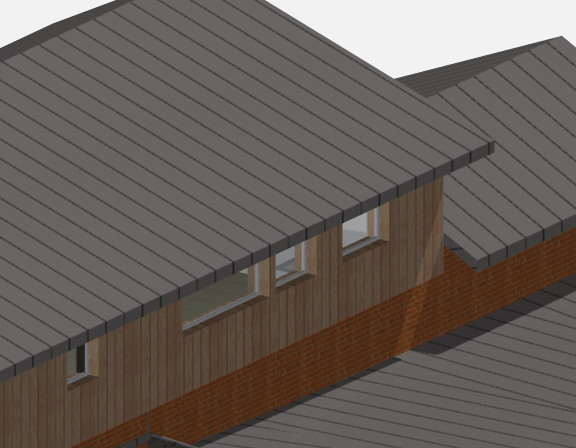

На приведенной ниже иллюстрации показаны изменения солнечного освещения на рассвете, часом позже, двумя часами позже и в полдень.
