Профили эксплуатации (Оценка Энергоэффективности)

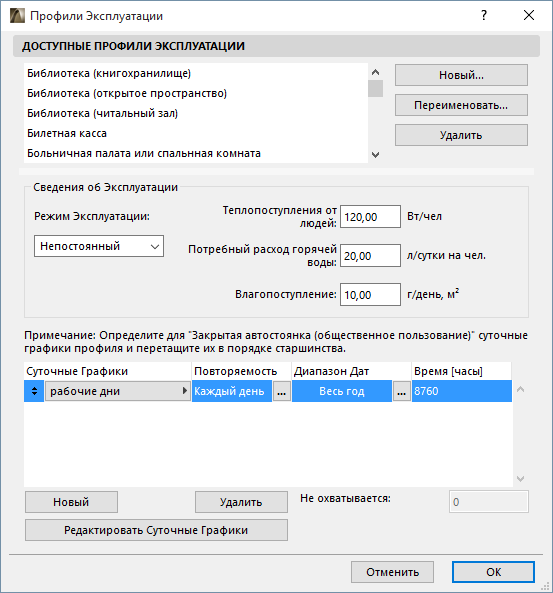

Откройте этот диалог из всплывающего меню, расположенного в верхнем правом углу панели Просмотр энергетический модели, по команде Конструирование > Энергетическая оценка > Профили эксплуатации, или по команде Параметры > Реквизиты элементов > Профили эксплуатации.

Профиль эксплуатации - это реквизит ARCHICAD. Каждому Термоблоку может быть назначен собственный Профиль эксплуатации.

Каждый Профиль эксплуатации связывается с графиком ежедневного использования, содержащий следующие часовые или годичные (на 8670 часов) данные:

•требуемый диапазон внутренней температуры;

•Теплопоступления от людей

•потребности в горячей воде;

•влагопоступление.

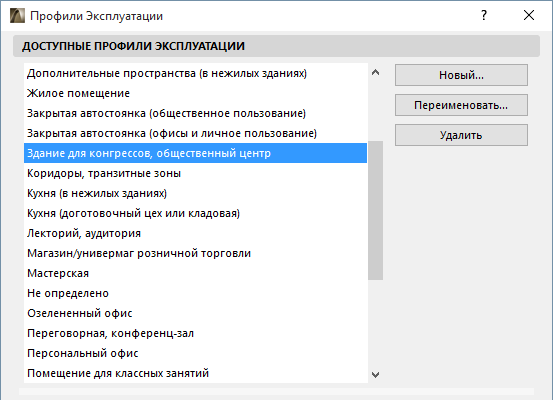

Доступные Профили Эксплуатации

Выберите из списка профиль эксплуатации, наиболее соответствующий функциональному назначению выбранного термоблока. Эти значения Профилей эксплуатации по умолчанию настроены в соответствии со Стандартом DIN 18599 - Энергоэффективность Зданий.

Также можно переименовать или создать собственные Профили Эксплуатации при помощи функции Оценки Энергоэффективности в ARCHICAD и добавить их в список Доступных Профилей Эксплуатации. Кроме того можно отредактировать существующие профили путем изменения значений в ежедневных графиках, на которые они ссылаются.

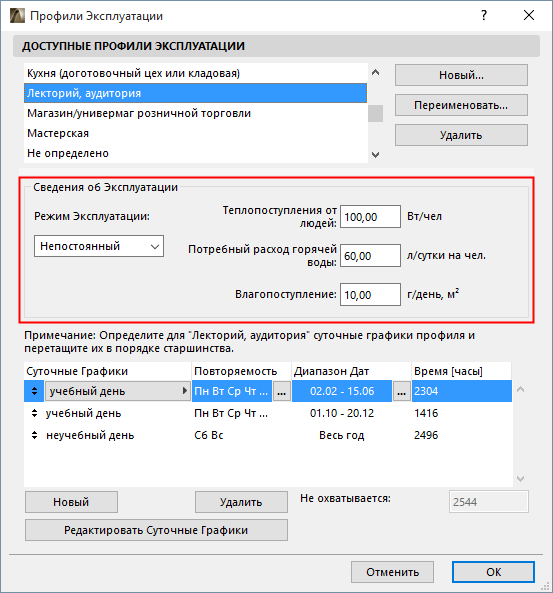

Сведения об Эксплуатации

Ниже приведены Данные об эксплуатации выбранного Профиля эксплуатации.

При необходимости измените любое из этих значений для наилучшего соответствия функциональному назначению термоблока.

•Режим эксплуатации: Жилое или нежилое

•Теплопоступления от людей. Количество теплоты, создаваемое телами людей в здании (Вт/час на человека).

•Потребный расход горячей воды: количество горячей воды, требующееся на одного человека, в соответствии с выбранным назначением здания (л/день на чел.)

•Влагопоступление: Количество водяного пара, поступающего во внутренние помещения в результате функционирования здания (л/сутки)

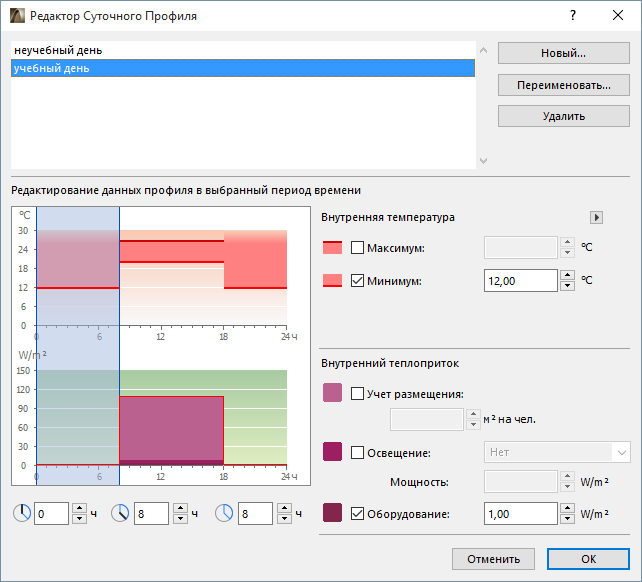

Редактор Суточного Профиля

Выберите “Редактировать ежедневные графики”, чтобы открыть диалоговое окно Редактора ежедневного профиля. В этом диалоге отображаются два графика ежедневного использования с соответствующими ключевыми значениями, находящимися справа от каждого графика. Эти элементы используются для указания параметров необходимого диапазона внутренних температур, а также учета размещения, Плотности рассеиваемой мощности освещения (LPD, в Вт/м2) и Мощности оборудования (LPD, в Вт/м2), которые определяют Внутренние теплопоступления.

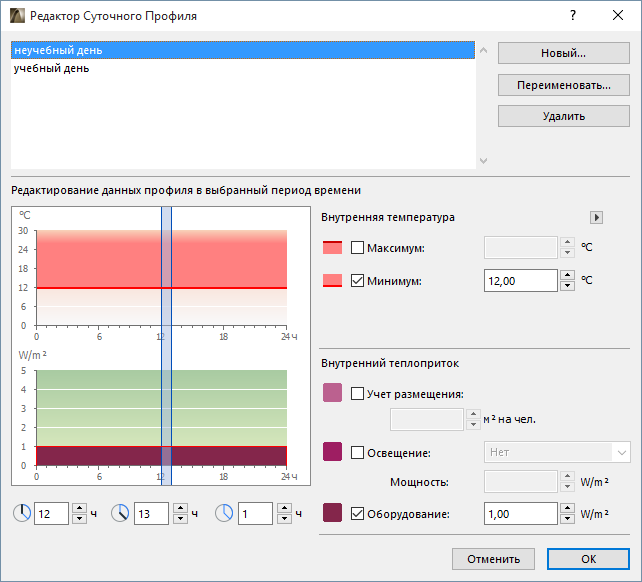

Теоретически, при помощи Редактора ежедневного профиля, можно назначить различные условия эксплуатации для каждого часа отчетного года.

Внутренняя температура: Установите почасовой диапазон температуры внутреннего воздуха (максимальный и/или минимальный) на протяжении всего дня

Внутренний теплоприток: Укажите факторы, являющиеся результатом излучения энергии (тепловыделения) в течении дня на 1 м2 площади пола (Вт/м2)

•Учет размещения: Укажите значение, устанавливаемое местными нормативами, для определения количества людей, участвующих в операциях, соответствующих выбранному профилю эксплуатации.

•Освещение: Отметьте маркер и выберите из выпадающего списка тип источника освещения. В правой части показывается мощность выбранного вида внутреннего освещения. Вы можете отредактировать это значение вручную, если к моменту проведения энергетической оценки известны принятые проектные решения по освещению.

•Оборудование: Укажите значение, устанавливаемое местными нормативами, для определения количества электроприборов (Например, телевизоров, компьютеров, серверов), использующихся в операциях, соответствующих выбранному профилю эксплуатации.

Планировщик годовой эксплуатации

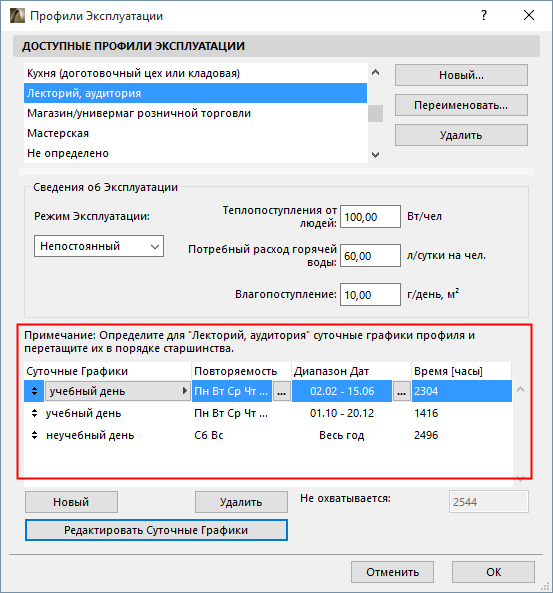

Так как данные могут меняться в зависимости от дней недели на протяжении года, Профиль эксплуатации может включать любое количество ежедневных графиков, соответствующих определенным диапазонам дат и дней недели.

Для каждого ежедневного графика можно задать следующие характеристики:

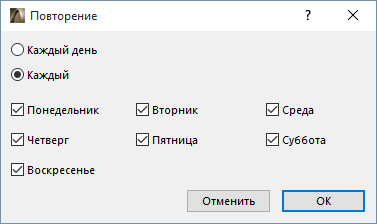

•Повторение. Дни недели, относительно которых приводятся графики.

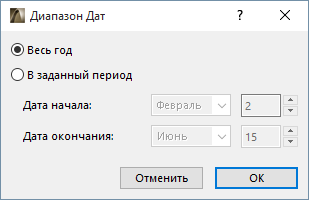

•Диапазон дат. Период времени в течение года, относительно которого приводятся графики

Повторяемость и Диапазон дат определяют Часы использования (общее количество часов, на протяжении которого действует выбранный Ежедневный график).

Если счетчик Не охватываемых часов, расположенный в правом нижнем углу Планировщика годовой эксплуатации показывает любое число, отличное от 0, это означает, что требуется откорректировать Повторяемость или Диапазон дат, так как некоторые часы отчетного года не учтены в графике эксплуатации.

Если счетчик Накладывающихся часов, расположенный в правом нижнем углу Планировщика годовой эксплуатации показывает любое число, отличное от 0, это означает, что требуется откорректировать Повторяемость или Диапазон дат, так как некоторые часы отчетного года пересекаются в графике эксплуатации. Нажмите на желтый предупреждающий значок, чтобы получить подробную информацию о накладывающихся профилях.
