Назначения в Менеджере IFC-проекта

Для получения дополнительной информации см. Типы IFC-данных.

Чтобы создать новое Назначение, выполните следующие действия.

1.Активируйте режим просмотра Назначений, нажав кнопку Назначение.

2.Щелчком мыши выберите тип Назначения: “IFC-группы”, “IFC-зоны”, “IFC-системы”, “Участники”, “Владельцы Пространства” или “Календарные Графики”.

3.Нажмите кнопку “Новое”, находящуюся в нижней части диалога.

4.Выберите вновь созданный элемент, имя по умолчанию которого начинается с "Новый" и заканчивается названием типа Назначения (например, Новая Группа).

5.В поле Имени, находящемся в правой панели, введите наименование нового Назначения.

6.Отредактируйте Реквизиты и/или содержимое доступных свойств.

7.При необходимости добавьте дополнительные IFC-данные, нажав кнопку Новое... в правой панели диалога.

См. Создание Нового Специального Свойства или Ссылки на Классификацию.

8.Из дерева иерархии перетащите IFC-определения в папку “Нового Отношения”.

Удалить выбранное Назначение или Отношение можно при помощи кнопки с красным знаком "X", расположенной в нижней части диалога.

Примечания:

–Возможность перемещения IFC-определений в папки Назначений зависит от типа Назначения. Например, в IFC-зоны можно перетащить только Зоны ARCHICAD (IfcSpace). Но определения IfcSpace и уже существующие IFC-зоны можно группировать и в папках Владельцев Пространства (IfcOccupant).

–Если в проекте присутствуют инженерные системы, созданные при помощи Расширения MEP Modeler, то вы можете выполнить перечисленные ниже действия.

-Эти системы можно классифицировать как IFC-системы. Создайте новое Назначение IFC-системы. Выберите ее и нажмите кнопку Система MEP, расположенную справа (под списком Назначений), затем выберите из выпадающего списка нужную Систему MEP. Все элементы выбранной Системы MEP будут автоматически добавлены из содержимого дерева в папку “Новое Отношение”. Имя системы (Реквизит Имени) будет совпадать с именем выбранной Системы MEP.

-Эти системы могут быть добавлены в существующую IFC-систему. Выделите из списка существующую IFC-систему, а затем выберите Систему MEP как это было описано выше. Существующая IFC-система будет переименована в соответствии с выбранной Системой MEP, а все элементы добавленной Системы MEP также будут добавлены к уже существующему содержимому IFC-системы. В обоих случаях значок системы будет изменен на "пропеллер" MEP, означающий использование Системы MEP. Чтобы удалить элементы Системы MEP, выберите соответствующие элементы и воспользуйтесь командой “Отсоединена”, присутствующей в выпадающем меню параметров MEP Системы.

–Многоуровневая иерархия доступна для Назначений IFC-групп, IFC-зон и IFC-систем. Иерархия элементов настраивается очень просто.

-Перетащите преднастроенное Назначение в существующую папку “Новое Отношение” (или отношение с заданным именем), принадлежащую к тому же типу Назначения. Также можно, выбрав папку “Новое Отношение” (или отношение с заданным именем), нажать кнопку Новая, чтобы использовать выбранную папку как “родительское” Назначение, при этом вновь создаваемое Назначение становится “дочерним”.

-Родительское назначение, перемещаемое в папку другого родительского назначения, становится “дочерним” по отношению к этому назначению.

-Папка "дочернего" Назначения может быть перемещена или скопирована в другую папку "родительского" Назначения (для создания копии нажмите и удерживайте Ctrl/Alt при перетаскивании папки).

-Для изменения "дочернего" Назначения на "родительское" выберите нужную папку и перетащите ее за пределы диалогового окна. В результате она будет размещена в иерархии как папка "родительского" Назначения.

-Изменить наименование "Нового Отношения" можно в поле Реквизита “Имя”, расположенного в правой панели.

Примеры Назначений

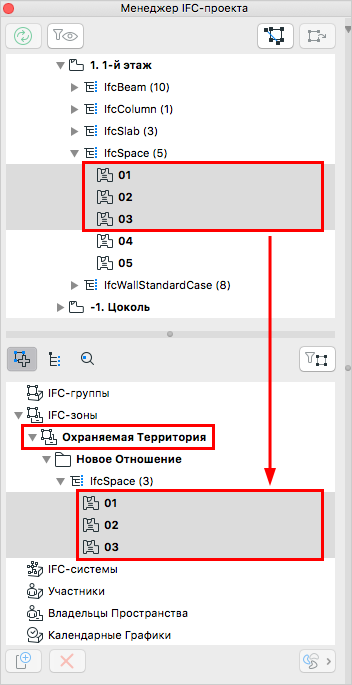

•Создание IfcZone “Охраняемая Территория” для группирования всех определений IfcSpace, являющихся охраняемыми пространствами.

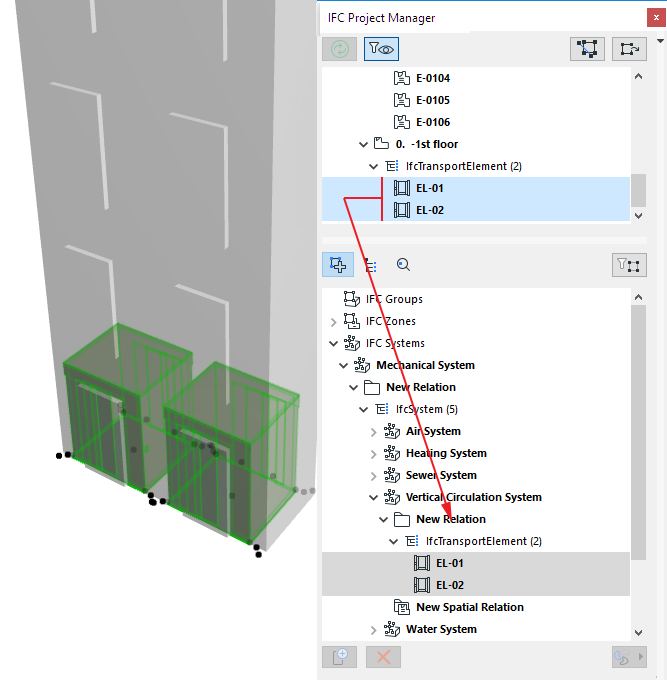

•Сгруппированные лифты могут составлять систему вертикальных связей, являющуюся дочерней подсистемой системы оборудования.

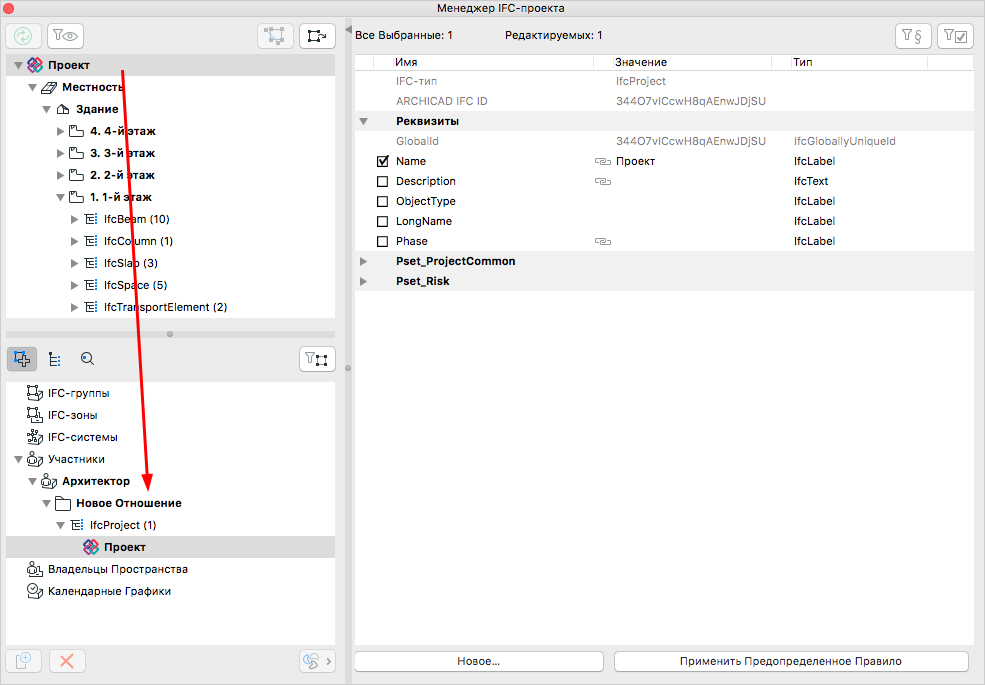

•Указание архитектора проекта в качестве Участника (настройка Реквизита “Actor” - Участник), отвечающего за проект (связанным определением является IfcProject).

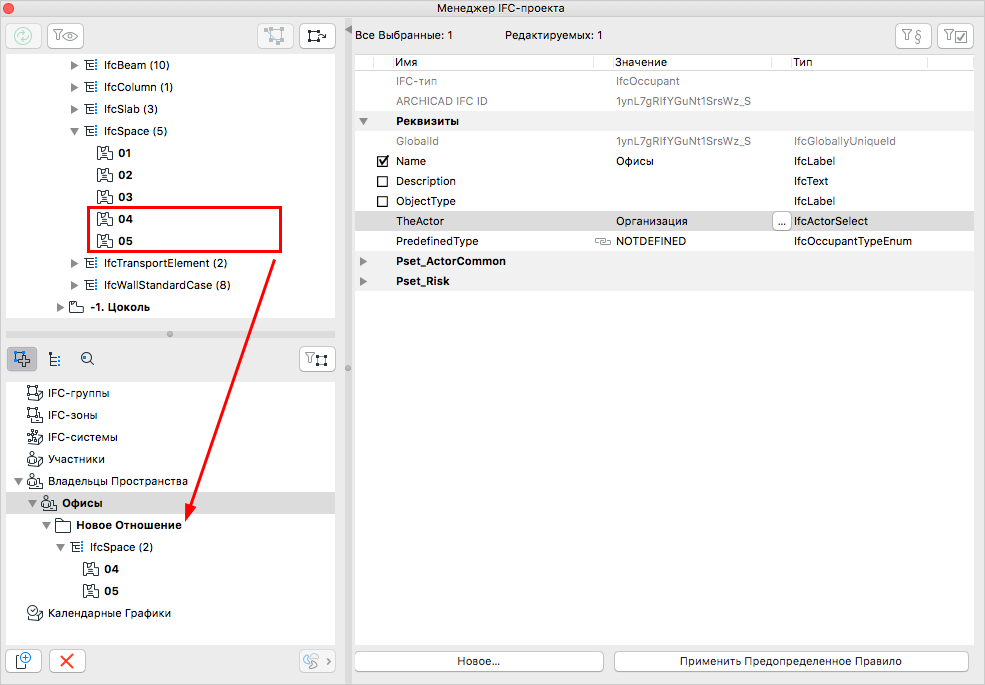

•Новое Назначение Владельца Пространства для группирования всех определений IfcSpace, владельцами которых является Организация.

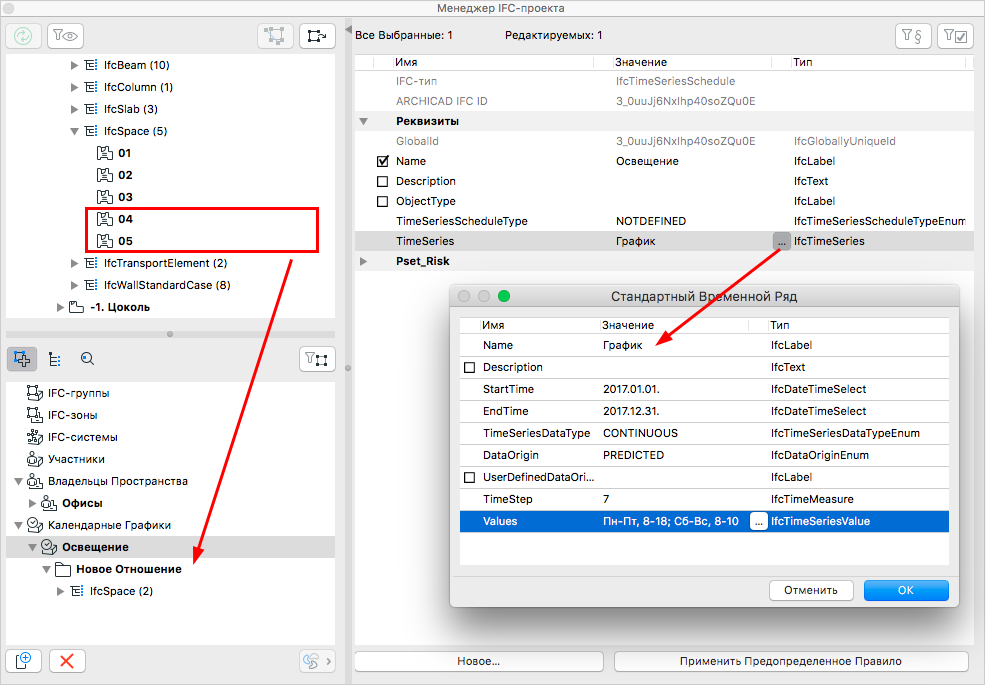

•Применение Календарного Графика для настройки еженедельного использования (времени включения и выключения освещения) определений IfcSpace.
